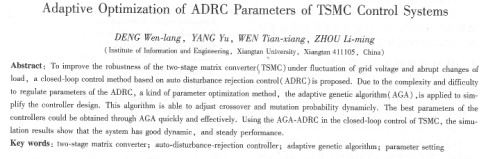

tsmc控制系統中adrc參數的自適應優化
鄧文浪，楊鈺，文天祥，周立明
（湘潭大學信息工程學院，湖南湘潭411105）
摘 要：為了提高雙級矩陣變換囂( tsmc)在電網電壓突變和負載擾動時的抗干擾能力．將自抗擾控制技術應用于ts/vic的閉環控制，針對自抗擾控制器參數多，整定困難的特點，在adrc的參數整定過程中用了自適應遺傳算法( aca)：該算法能夠隨適應度函數值動態地調整交叉和受異概率，同時為了克服標準遺傳算法優化過程中收斂速度慢、穩定性差等問題，對選擇算子和交叉算子做了一些改進，從而能方便地找出符合設計要求的一組參數，有效地縮短adrc的參數調整時間，提高遺傳算法的精度，用優化的adrc對tsmc的輸出電壓進行閉環控制，仿真結果表明改進的控制器可在一定程度上兼顧tsmc的動態和靜態性。
關鍵詞：雙級矩陣變換器；自抗擾控制器；自適應遺傳算法；參數整定
中圖分類號：tp 27 文獻標識碼：a
1引言
雙級矩陣變換器( tsmc)沒有中間儲能環節，實際應用時，其輸出電壓通常會直接受到各種擾動的影響。自抗擾控制器不依賴于被控對象的精確模型，通過自動檢測并補償控制對象的內外擾，使得系統對外擾和不確定因素均有很好的適應能力。用adrc對tsmc進行閉環控制是抑制各種擾動的有效方法。
adrc需要整定的參數較多，若采用試湊法對其參數進行整定，則整定過程工作量大，耗時長。遺傳算法( ga)作為一種有效的全局隨機優化方法，在參數尋優方面具有快速、高效的特點。文獻[4]將ga用于解決adrc的參數整定問題。文獻[5]運用自適應遺傳算法對連續攪拌反應釜系統及平面兩連桿機械手中涉及的一階adrc的參數進行了優化，使得被控系統的性能有了一定的改善。但文中僅對交叉和變異概率進行了改進，對選擇，交叉和變異算子則未涉及，并且待調參數也隨著控制對象而變化。
本文在文獻[6]的基礎之上，以tsmc為控制對象，將自適應的交叉、變異概率與****個體保留策略和均勻交叉算子結合起來，對tsmc閉環控制系統中二階adrc的部分參數進行了優化，使得原本繁瑣的參數整定工作變得簡單易行，從而有效地縮短了adrc中參數的凋整時間，并且提高了系統的可靠性。仿真結果表明，該控制方法響應速度快，魯棒性強，系統具有較好的動、靜態性能和抗干擾能力。
2 tsmc的拓撲結構及空間矢量調制策略
1) tsmc的拓撲結構6 3 18開關tsmc的拓撲結構，如圖1所示。
它由整流級和逆變級兩級變換電路組成，可以看出tsmc的直流環節無濾波儲能元件。
2)空間矢量調制策略整流級的6個雙向開關可合成6個靜止的有效空間矢量i1-i6和3個零矢量。逆變級的6個開關可合成6個有效空間矢量v1~ v6和2個零矢量。
有效空間矢量將平面平均分為6個扇區，如圖2，圖3所示。
括號中的符號表示空間矢量對應的開關狀態。
任意的空間矢量均可由有效空間矢量和零矢量通過pwm調制合成。對于任意給定的輸入電流矢量，可由其所處扇區的2個相鄰有效空間矢量及零空間矢量jo合成。
其數學表達式為
式中，mc為整流級調制系數(0≤mc≤1);θc為電流矢量扇區角；dm，dn，doc,為開美狀態占空比；tm，tn，t0c為開關導通時間；ts為開關周期。
同樣的，任意的逆變級輸出電壓，也可由電壓所處扇區的2個相鄰空間矢量對應的開關狀態及其占空比來合成。
|
