并聯混合動力汽車用感應電機的參數匹配與整車性能的研究
鄭維，崔淑梅
（哈爾濱工業大學電氣工程及自動化學院，哈爾濱150001）

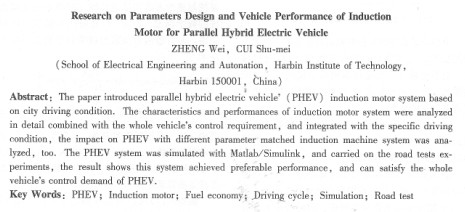

摘要：基于并聯混合動力汽車，研究開發了應用于城市工況條件下的感應電機系統。結合整車的控制需求，詳細的分析說明了感應電機系統的性能特點及其功能，同時結合具體行駛工況，分析了不同參數匹配的感應電機系統對phev整車性能的影響。利用matlab/simulink對phev系統進行了仿真分析，并進行了樣車的道路試驗研究，仿真與試驗結果表明該系統具有較好的性能，能夠滿足phev的整車控制要求。
關鍵詞：phev；感應電機；燃油經濟性；行駛工況；仿真；道路試驗
中圖分類號：u469.72; tm343 文獻標志碼：a 文章編號：1001-6848( 2010)05-0001-05
o引 言
電機及其控制系統是混合動力汽車( hev)中的主要組成部分。在現有的能源技術還不足以為電動汽車提供足夠的行駛里程的情況下，高性能的電機系統是混合動力汽車商品化的關鍵。因此，各汽車制造廠家及科研機構在努力開發高效蓄電池的同時，也在大力研究適應各種不同類型電動汽車的高性能的車用電機系統。感應電機因其具有成本低、可靠性高、免維護及控制技術相對成熟等特性，成為電動汽車領域里應用廣泛的一種電機。
對于phev而言，電驅動系統是其關鍵的動力總成部分，根據對其運行狀態的分析，當phev似純電動、聯合驅動、再生制動和發動機驅動并發電的工作模式運行時，電驅動系統效率的高低將決定混合動力驅動系統對能量的利用效率，進而將影響整車的經濟性能。因此，為了提高整車的經濟性能，電驅動系統的工作點也盡可能的在其高效區域內[3-6]。兇此，電機系統的方案直接決定了phev的整車性能，為了更好的實現各種工作模式并提高整車的性能，不僅要求電機系統具有盡可能寬廣的高效率區，而要求系統具有調速范圍寬以及良好的轉矩、轉速動態特性。研究開發高性能的phev用感應電機系統，對進一步提高動力性和經濟性極為熏要，也是提高整車性能的關鍵技術之一。
本文從提高phev整車性能出發，提出了phev對電機系統的性能要求。并結合具體行駛情況，分析了不同參數匹配的電機系統對整車性能的影響。最后對phev進行了性能仿真與道路實驗研究，結果表明該系統具有較好的性能。
1 phev用感應電機系統概述
phev采用雙軸并聯結構型式，它的主要特點是發動機（包括離合器）與電機通過動力合成裝置連接在一起，驅動力通過自動變速箱、傳動軸到后橋，最終驅動車輛。本文研究的phev動力總成的結構如圖1所示。
電機系統在phev的各種運行狀態下，有著不同的要求以實現整車的各種工作模式（電起機模式、電驅動模式、發動機單獨驅動模式、混合驅動模式、再生制動模式）。因此，phev對電機系統有著以下的要求：
①在低速（恒轉矩）運行具有較大轉矩，以滿足起動、爬坡等要求，在恒功率區，具有高的轉速以滿足汽車能夠高速行駛；
②寬調速范圍和寬轉矩變化范圍，有盡可能寬的高效率區域，以提高整車的能量利用率；
③能夠?qū)崿F(xiàn)能量再生回饋，瞬時功率大，有一定的過載能力，加速性能好；
④動態品質好、轉矩控制靈活容易且穩定、響應快，以適應路面變化和頻繁剎車，可靠性高；
⑤由于雙軸并聯結構增加了動力合成裝置和電機總成，使變速箱輸入軸轉動慣量加4倍，所需換檔力相應增加。因此，電機系統還需配合整車完成主動同步換檔。
phev用電機參數的確定，直接關系到整車性能，這也是研制設計phev的必要環節。確定電機參數的方法為：首先根據整車動力性能指標確定電機的性能要求，然后結合具體行駛工況來對其進行修正。使得電機的實際工作點盡可能在高效區內，以提高能量的利用效率。通常用于phev的電機外特性為：在額定轉速以下，以恒轉矩模式運行，在額定轉速以上，以恒功率模式運行。電機的額定與峰值參數包括電機的轉速、轉矩和功率，它們與phev的 |
