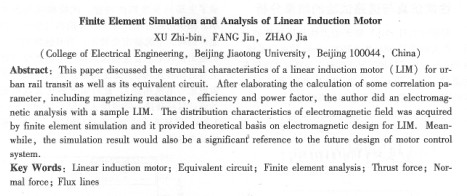

直線感應電機的有限元仿真與分析
許智斌，方進，趙佳
(北京交通大學電氣工程學院，北京100044)
摘要：分析了用于城市軌道交通的直線感應電機的結構特征及其等效電路，闡述了相關參數的計算方法，包括電機勵磁電抗、效率、功率因素等，并應用ansoft有限元軟件，對一臺直線感應電機樣機進行了電磁分析。通過有限元仿真與分析，得出了電機內部電磁場的分布特點和規律，研究結果為直線感應電機電磁設計提供了理論基礎。同時，仿真結果對今后電機控制系統的設計有著重要意義。
關鍵詞：直線感應電機；等效電路；有限元分析法；推力；法丙力；磁通線
中圖分類號：tm359.9; tm343 文獻標志碼：a 文章編號：1001-6848(2010)05-0006-04
0 引言 直線感應電機輪軌交通系統是一種新型的城市軌道交通制式，在許多城市均有應用。我國經濟的快速發展和城市化進程加速，迫切需要建設各種經濟、適用的城市軌道交通系統。基于直線感應電機( lim)驅動技術的軌道交通系統具有軌道造價低、截面結構緊湊、節省空間和可靠性高等優點，是我國城市軌道交通的優先選擇方案之一。
由于直線電機本身結構的特殊性，在對直線電機進行設計時所采用的等效電路，邊端效應的歸算沒有統一的模型和算法，本文在適度簡化的基礎上建立了直線感應電機電磁場動態仿真模型，給出分析結果，為電機設計及控制系統研究提供了理論基礎。
1 直線感應電機的結構特征與等效電路
1．1直線感應電機的結構
圖1是用于軌道交通系統lim的結構示意圖（未畫繞組）。電機初級鐵軛和繞組安裴在列車上；次級感應板和鐵軛安裝在鐵軌一側。定子繞組由車載電壓型三相pwm變頻器供電。變頻器采用電流閉環控制，當三相正弦波電流通入定子繞組時，初、次級間的氣隙中將產生沿前進方向運動的磁場，它在次級感應板和鐵軛中感應出渦流，從而產生牽引力，推動列車前進。這種電機采用低頻直接起動。
1.2直線感應電機的等效電路
在不考慮直線感應電機的動態橫向邊緣效應和縱向邊緣效應時，可以使用與旋轉感應電機相同的等效電路。由于直線電機的鐵心磁通密度通常較低，鐵損耗很小，因此在等效電路中可以忽略與鐵損耗相對應的電阻。且直線電機在采用非磁性次級時，次級導體板的漏抗很小，可以認為x2=0經過這樣的簡化后，在不考慮邊緣效應時，對于非磁性次級的直線電機可以得到如圖2所示的等效電路[2]。
通常，當極數2p≥6時，脈振磁通密度幅值與行波磁通密度幅值相比可以忽略不計。縱向動態邊端效應所產生的附加電流將使直線電機的損耗增加，功率因素降低，出力減小，在高速運動的直線電機中表現顯著，低速情況下則可忽略。
對于一般的直線電機，其次級導體板的寬度常常大于初級鐵心疊片的厚度，通常不考慮由于橫向邊端磁通密度分布不均勻所產生的進人次級磁通總量的變化，亦即不考慮第一類橫向邊緣效應。由于次級電流的不平行分布及氣隙磁通密度沿與電機齒槽方向的不均勻分布常被稱為第二類橫向邊緣效應，可用卡特系數kc來修正。
式中，μ0為真空磁導率；wsc為電機初級等效寬度；kw為繞組系數；nph為初級繞組每相串聯匝數；p為極對數；gei為等效氣隙；ws為電機初級寬度；q1為每級每相槽數；lce為繞組端部長度；jc 為初級繞組電流密度；f為電源頻率；σc為繞組電
導率；σei為修正的鋁板電導率（考慮第二類橫向邊端效應）；τ為極距；i1為初級電流。
品質因數c是評價直線電機性能最合適的一個因數，用來說明直線電機把一種能力轉換為另一種能量的能力。
電機品質因數
初級等效電流層幅值
|
