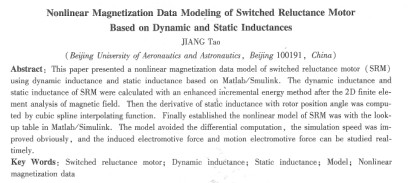

基于動、靜態電感特性的開關磁阻電機非線性磁參數模型
蔣濤
(北京航空航天大學，北京100191)
摘要：基于matlab／simulink．利用動態和靜態電感等磁參數建立了·種開關磁阻電機的非線性磁參數模型。在電機磁場二維有限元數值計算的基礎上，采用增強型能量增量法，計算得到電機的動態電感和靜態電感；然后通過三次樣條插值求取靜態電感關于位置角的導數；再利用matlab/simulink中的查表模塊建立開關磁阻電機的非線性模型。該模型中避免了微分環節，提高，仿真速度；可實時分析感應電動勢和運動電動勢。
關鍵詞：開關磁阻電機；動態電感；靜態電感；模型；非線性磁參數
中圖分類號：t/v136 +4; tm352 文獻標志碼：a 文章編號：1001-6848( 2010) 06-0020-04
0引 言
開關磁阻電機（sr電機）結構簡單、堅同、可控參數多、運行效率高、容錯能力強等優點，因而在高溫、高速及工作環境惡劣的領域具有極強的競爭力。sr電機系統是一個高度非線性系統，其磁場分布不規則且存在局部磁路嚴重飽和，功率開關電路脈沖供電，電流波形極不規則。磁路和電路的非線性決定r采用傳統的分析方法很難對其進行準確性能分析。
準確的數學模型是對sr電機進行深入理論研究和性能分析的基砌。至今，國內外已提出許多非線性建模方法，采用其非線性磁參數建模是最常用的建模方法。sr電機非線性磁參數建模的基本思想是利用有限元數值計算或?qū)嶒?yàn)測量得到sr電機的磁鏈、或電感等電磁參數，再通過matalab軟件構建非線性模型，從而實現對其性能進行實時仿真和分析。目前，基于非線性磁參數，采用matalah對sr電機建模的方法，大致可歸納為i類：
①m文件編程法，該法利用m文件編程求解微分方程，工作量大，過程繁瑣，且不具備資源開放性。
②磁鏈法，該法將計算或測量得到定關于電流i和轉子位置角θ的磁鏈特性函數中將反演為電流特性函數，通過合理建模可使模型叫不產牛微分環節alwat，及避免對awao插值計算；因此，該法可以消除由插值計算而帶來的誤差，并且有效地提高了仿真速度，但磁鏈特性需反演為電流特性，操作繁瑣，也將產生一定的誤差。
③電感法，該法物理概念清晰，但由于在建模過程中需要計算電感/與時間t和位置基于動、靜態電感特性的開關磁阻電機非線性磁參數模型蔣濤角引均偏導，而微分環節al/at的存在和a l/ao的插值計算，將導致系統仿真速度和模型精度相對于磁鏈法都有所下降，最終限制了該法在sr電機性能分析中的應用。
然而利用電感法對sr電機進行建模時，可以清晰表述電壓平衡方程式中的每一個物理概念，此時感應電動勢和運動電動勢（也稱反電動勢）作為兩個獨立模塊存在于模型中，為分析兩個電動勢提供了便利，這是磁鏈法所不具備的；并且電感相對于磁鏈更為直觀，易測量和便于數學擬合；因此，國內外學者一直致力于電感法的研究。電感法建模時，可通過兩種途徑消除模型中的電感l(wèi)關于時間￡的微分環節是在求解auat時把電感作為只是位置角的函數，簡化為的乘積，從而在模型中避免了求解；而這降低了模型的精度；二是通過計算來取代對auac的求解，然而一般通過多項式擬合來獲得，在模型需要調用大量函數，延緩了仿真速度。為了處理電感法建筷中的微分環節，本文將在模型中引入動態屯感，從而避免由于對微分環節的求解而帶來的誤差。
本文將在sr電機磁場有限元數值計算的基礎，利用增強型能量增量法求解電機的靜、動態電感，利用靜、動態電感等非線性磁參數構建sr電機系統的matlab/smulink數學模型。
1 sr電機非線性數學模型
雙凸極磁阻電機、功率變換電路、位置檢查器和控制單元等部分組成的sr電機非線性系統，為了準確分析其性能，必須進行一體化建模。在建模工程中假設：
①主開關管、續流二極管開通、關斷無過渡過程；
②電機各相對稱，相間互感忽略不計。
當功率管導通時，電源經過主開關對繞組供電，電機吸收能量，稱為勵磁階段，這時sr電機第1相繞組電壓平衡方程式為：
考慮到磁鏈?zhǔn)顷P(guān)于電流i和位置角θ的函數，式(1)可以表示為
|
