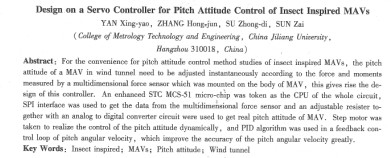

仿昆蟲微飛行器仰俯姿態伺服控制器的設計
顏幸堯，張洪軍，蘇中地，孫在
（中國計量學院計量測試工程學院，杭州310018）
摘要：在風洞實驗中，為動態地研究仿昆蟲微飛行器的仰俯姿態控制方法，微飛行器的仰俯姿態需要根據安裝于其上的微型多維力傳感器的輸出扭矩進行實時調節，為此設計了本伺服控制器。控制器采用stc增強型51單片機作為本控制器的核心，用模擬spi接口與多維力傳感器進行數據采集，采用電位器作為姿態角傳感器，外接模數轉換電路對姿態角度進行采樣；采用步進電機實現對仰俯姿態角角速度的動態調節，并采用pid算法對姿態角角速度進行閉環反饋控制，以確保仰俯姿態角速度的控制精度。
關鍵詞：仿昆蟲；mav( micro-aerial-vehicle)；仰俯姿態；風洞
中圖分類號：tm275：tm383.6 文獻標志碼：a 文章編號：1001-6848(2010) 07-0001-03
o引 言
隨著尺寸的縮小，各類常規微飛行器都在氣動效率和機動性能上遇到了難于逾越的障礙。
而另一方面，經過億萬年的進化，飛行昆蟲具有很好的氣動效率以及******的飛行機動性能。然而，由于飛行昆蟲的尺寸非常小，其re數一般僅為102 - 103數量級，所以常規飛行器的知識已經不再適月；通過翅膀的高頻振動產生氣動力的獨特方式，也無法找到相對應的常規理論可對其進行較好的解釋。而其對飛行姿態的控制方法，更是無從知曉。國內外許多學者已經對飛行昆蟲在各個方面進行了很多研究。劍橋大學的ellington和美國加州大學berkeley分校的dudley對飛行昆蟲進行了大量的活體吊飛實驗，提出了許多關于昆蟲飛行的看法；加州理工學院的dickinson研究小組通過機枧理，得出了果蠅在飛行中存在尾跡捕獲效應；而北航的孫茂采用cfd( computer fluid dvnamics)的方法，發現果蠅在拍翅的初期存在這明顯的附加質量力效應。
在進行原理性研究的同時，也有不少研究小組進行了仿昆蟲微飛行器的實際制作研究。加州大學berkeley分校sastnr研究小組早在幾年前就進行了mfi課題的研究，設計了胸腔式拍動方法[13-15]；哈佛大學的wood設計了采用壓電材料驅動翅膀的機器蒼蠅，尺寸僅有幾個厘米，可以實現拍翅上升，但是沒有任何控制功能；日本chiba大學liu研究小組，以及國內東南大學顏景平研究小組等也在進行相關制作研究。
在飛行控制方面，美國北卡羅那州立大學的hedrick等研究了鳥類和昆蟲的偏航控制，發現它們都是利用了空氣阻尼效應來實現偏航的l19j。除此以外，其他尚未見到仿昆蟲微飛行器姿態控制方面的實驗研究。
本論文設計的仰俯姿態伺服控制器，結合多維力傳感器和姿態伺服機構，可方便地在風洞中對仿昆蟲微飛行器進行仰俯姿態控制方法的實驗研究。
1系統要求
風洞實驗臺示意圖如圖l所示。根據固定于仿昆蟲微飛行器上的微型多維力傳感器所測量到的仰俯扭矩，計算出仰俯姿態角度的角加速度值，將該信用于控制步進電機的轉速，從而實現仰俯姿態角角速度的動態控制。
系統控制器的具體要求如下：
(1)通過spi（serial peripheral interface，串行外設接口）總線接收微型多維力傳感器的實時數據；
(2)可以對姿態角進行高精度實時測量；
(3)根據多維力傳感器輸出的信號，計算出機體的仰俯姿態角加速度和角速度；
(4)采用pid（比例，積分，微分）算法，通過步進電機對機體的仰俯姿態改變角速度進行反饋精確控制；
(5)可以通過pc( personal computer)機設定pid控制參數；
(6)可實時將當前仰俯姿態角和角速度的計算值，實測值，以及各力、扭矩分螢上傳至pc。
2實現方案
2.1硬件系統
為了實現系統的要求，采用stc增強型51單片機stc12c5616作為本控制器的核心，該系列單片機運行速度是傳統5l單片機的12倍；抗干擾能力強，管 |
