產品類別: MJ-----步進電機
產品名稱： 86系列三相混合式步進電機
通用規格
步距精度--------5%
溫 升--------80℃ Max
環境溫度--------20℃~+50℃
絕緣電阻--------100M Ω Min 500VDC
耐 壓--------500V AC 1minute
徑向跳動--------****0.06mm（450g負載）
軸向跳動--------****0.08mm（450g負載）
技術參數
|
型號 |
步距角 |
外形尺寸 |
保持轉(N.m) |
電流 (A) |
電阻(Ω) |
電感 (mH) |
|
863H320-65A |
1.2 |
65 |
2 |
3 |
0.5 |
1.6 |
|
863H5245-98A |
1.2 |
98 |
4.5 |
5.2 |
0.6 |
3 |
|
863H5206-113A |
1.2 |
113 |
6 |
5.2 |
0.9 |
5.9 |
|
863H507-150A |
1.2 |
150 |
7 |
5 |
1.5 |
8 |

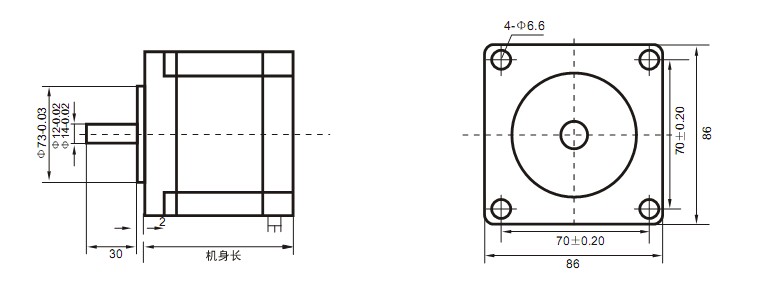

外形尺寸：

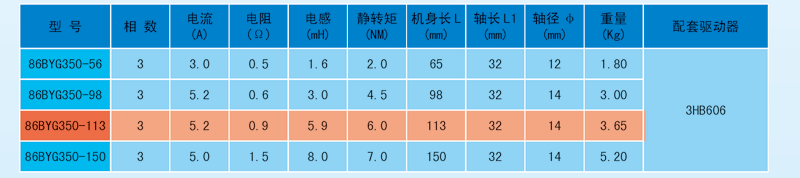

與863H5206-113A參數類似的電機有86BYG350-113
一般規格:
步距角：0.2°/1.2°
工作電壓：48v
溫升：85k max
環境溫度：-20℃--+50℃
絕緣等級：b級
絕緣電阻：500vdc100mω min
絕緣強度：500vac50hz1ma min

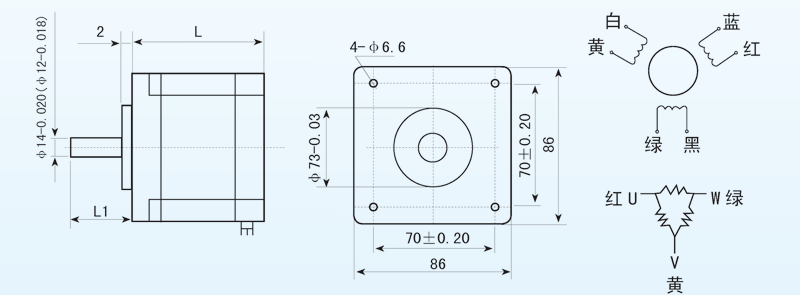

外形/電氣原理圖
具體參數查看

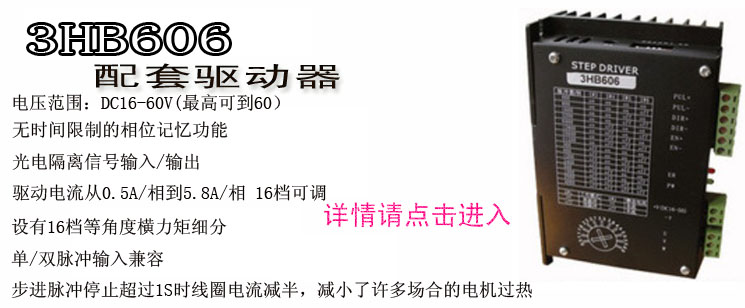

設有16檔等角度橫力矩細分
單/雙脈沖輸入兼容
步進脈沖停止超過1s時線圈電流減半，減小了許多場合的電機過熱
無時間限制的相位記憶功能
光電隔離信號輸入/輸出
驅動電流從0.5a/相到5.8a/相 16檔可調
電壓范圍：dc16-60v(****可到60）
