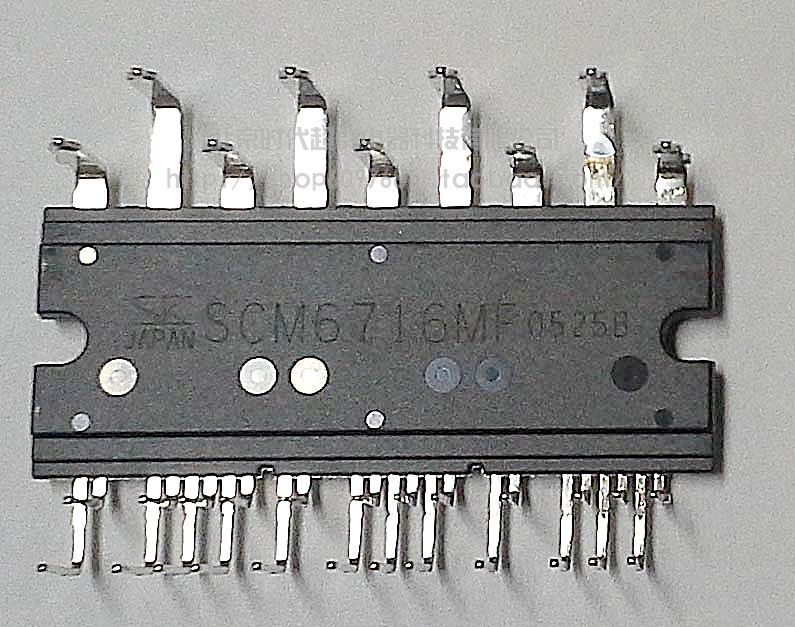

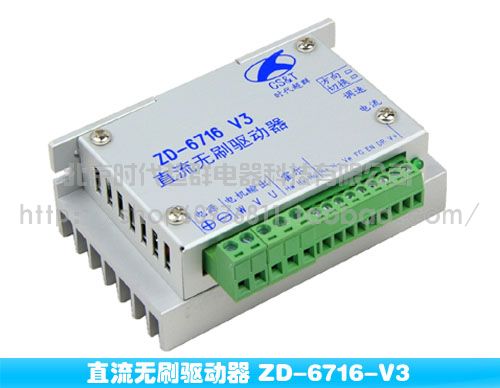

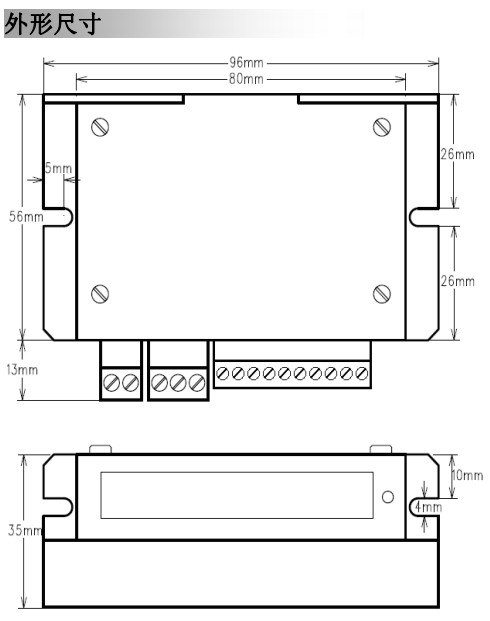

名稱 |
說明 |
|
正/負極 |
直流電源輸入，18-48V |
|
U,V,W |
電機相線 |
|
Hu,Hv,Hw |
霍爾信號線 |
|
H+,H- |
霍爾電源，外接調速參考線，禁止外接給其它設備使用 |
|
Ve |
外接調速。使用內部調速時懸空。注① |
|
FG |
速度反饋信號，頻率=霍爾換相頻率注② |
|
EN |
使能，懸空或高電平時為正常工作，低電平脫機注③ |
|
DR |
方向，懸空或高電平時為正轉，低電平反轉注③注④ |
|
V+ |
控制信號公共正端(+5V)注⑤ |
|
電源燈 |
綠色，通電后長亮 |
|
電流 |
輸出限流設置，順時針旋轉0.5-8A |
|
調速 |
內部電位器調速，順時針旋轉，速度0-100 |
|
方向 |
OFF=正轉，ON=反轉，當外接方向控制時設置為OFF |
|
切換 |
ON=內部電位器調速，OFF=外接調速 |

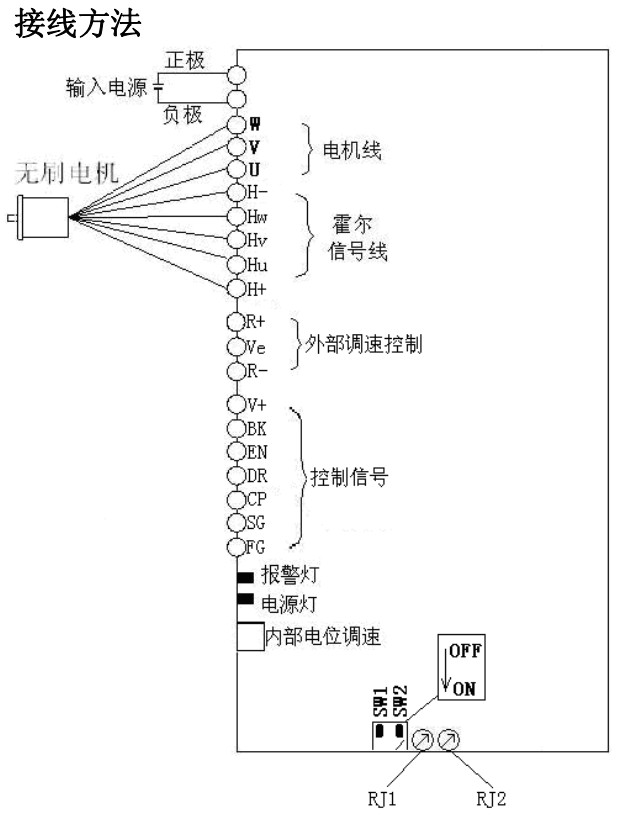

注①:支持外接10K電位器或模擬電壓調速。當外接電位器時，Ve對應電位器中間腳；當外接模擬電壓時，H-為參考地，Ve為模擬電壓輸入信號，H+懸空(詳見接線方法)
使用此功能時確認“切換”撥碼為OFF狀態
注②:速度反饋接口，采用oc門方式，禁止與地直接相連，不用時懸空。
注③:此信號需有5mA以上驅動吸收能力
注④:當使用此功能時，確認“方向”撥碼為OFF
注⑤:信號電源，默認為3.3-5V，由上位機或控制單元提供，需和控制信號為一個回路。
限流說明：
本控制器采用輸出限流方式，有效避免因啟動或負載加大時電流過大導致工作異常。實際使用時請根據電機參數設置輸出限流值。
調速說明：
使用外接模擬電壓Ve調速時，電壓范圍為0-5V，其中在約1-4.5V時電機速度
