| 作者：朵 發表時間：2012-11-26 17:47:47 |
一般直流無刷無霍爾電機在啟動時沒有反電動勢，電動機位置不能檢測到信號模式。為了避免這樣的情況,TB6588FG為轉子設定了一個對齊到一個已知位置在直流勵磁模式時間,然后啟動馬達，在迫使變換模式下。每一段直流勵磁和強迫換向驅動器設置與外部電容器。這些時間可根據不同電機和電動機設置,這樣可減少對電機的磨損

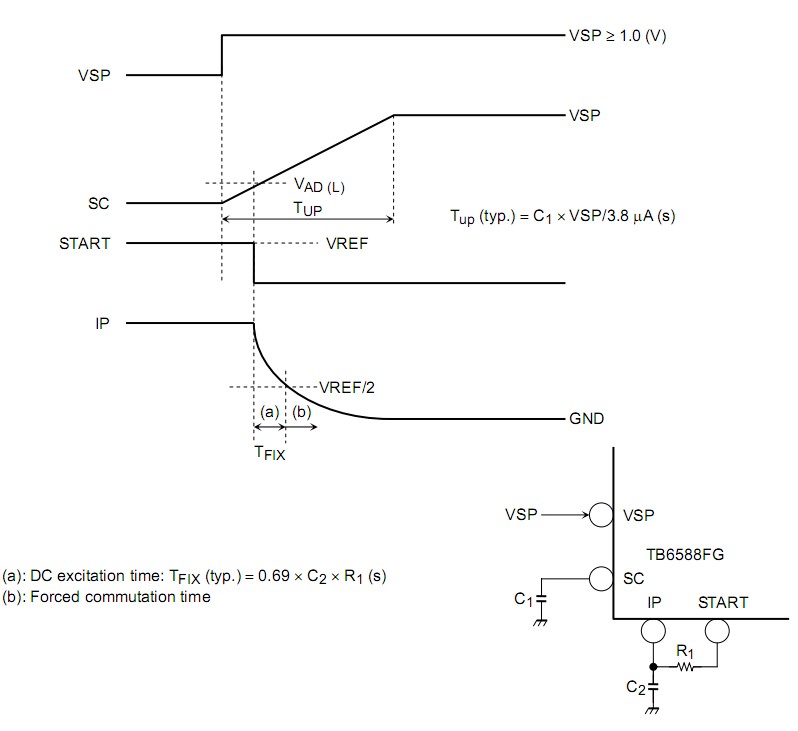

轉子對齊到某個特定位置在直流勵磁模式(一個)的時期, 當轉動頻率超過c迫使模式切換到強迫交換模式如上所示 在這期間IP銷電壓降低,從VREF VREF / 2級。期間的時間常數是由C2和R1。在那之后,操作模式切換到強迫交換模式如上所示。義務周期為直流勵磁和強迫換向方式?jīng)Q心根據SC銷電壓
