57BL70-225 無刷直流電動機，電機主要采用4/8極轉子設計，釹鐵硼磁鋼加工。有倆倍的過載能力。（峰值轉矩可達倆倍）
57BL70-225是一款有霍爾直流無刷電動機，霍爾角度120°均勻分布。

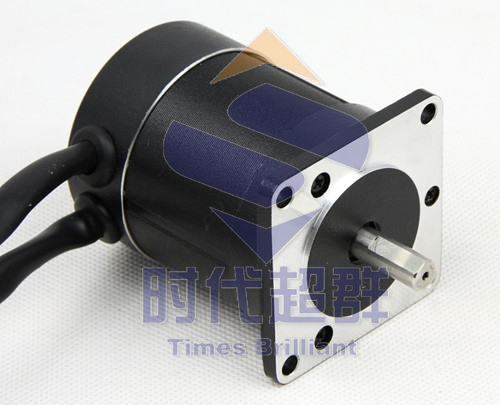

實圖拍攝！
電氣參數
| 57BL70-225 無刷電機 |
| 型號 |
電壓 |
功率 |
轉速 |
轉矩 |
軸頸 |
極數 |
重量 |
機身長 |
軸長 |
售價 |
| |
v |
w |
rpm |
NM |
mm |
|
Kg |
mm |
mm |
|
| 57BL70-225 |
24 |
100 |
2500 |
0.4 |
8 |
4 |
0.75 |
70 |
20 |
245 |

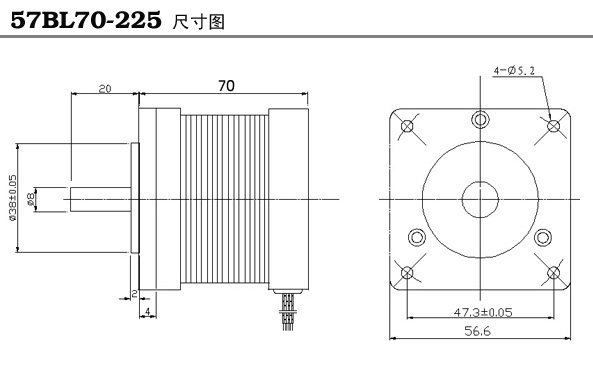

機械參數：
57BL70-225 無刷直流電動機可搭配ZM系列的無刷控制器。

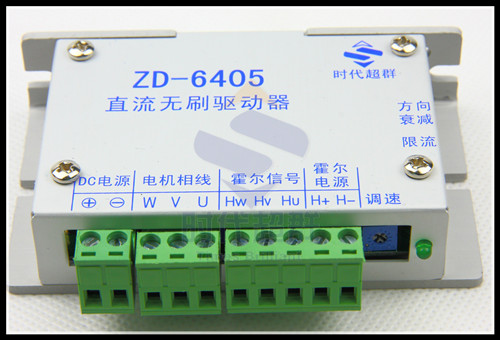

ZM-6405無刷驅動器控制器 是一款經濟型的 無刷電機驅動器，操作簡單，此款驅動器可內部控制速度和方向。

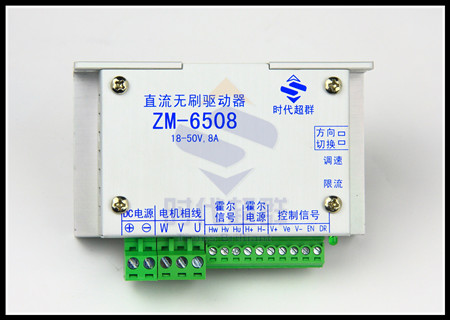

ZM-6508無刷控制器 是一款小體積 大電流的無刷驅動器，體積僅 96x56x35 大。電流可達到8A。ZM-6508無刷控制器接口全采用超高速
光耦隔離，內部帶有比環穩速功能。大負載時仍能保持轉速和穩定性。ZM-6508無刷控制器可外接電位器控制，也可外接上位機來進行控制。
接 線 圖
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| w |
v |
u |
hw |
hv |
hu |
h+ |
h- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
| |
|
|
