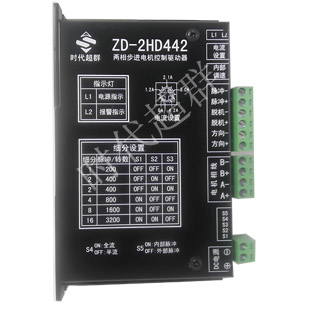

外形圖
產品特點
高集成度高可靠性
接口采用超高速光耦隔離
抗高頻干擾能力強
****輸入電壓：DC 45V(峰值)
短路、過流、過熱保護功能
****輸出電流4.2A
主要功能
整步、二細分、四細分、八細分、十六細分可調
輸出電流連續可調
短路、過流、過熱保護功能自動保護
自動半流鎖定
支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
8 |
38 |
45 |
V |
|
輸入頻率 |
0 |
|
200K |
Hz |
|
輸出電流 |
0.3 |
|
4.2 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
接線方法
共陽極接法（公共正方式）
R為串聯限壓電阻，當控制器的接口電壓為5V時，無需R，直連既可； 當接口電壓為12V時，請串聯1K電阻； 當接口電壓為24V時，請串聯2.7K電阻(后同)。
控制方式
|
脈沖- |
有脈沖時工作，高電平有效；無脈沖時鎖定電機并自動半流 |
|
方向- |
高電平輸入或懸空時正轉；低電平輸入時反轉 |
|
脫機- |
高電平輸入或者懸空時正常工作；低電平時脫機 |
共陰極接法（公共地方式）
控制方式
|
脈沖+ |
有脈沖時工作，低電平有效；無脈沖時鎖定電機并自動半流 |
|
方向+ |
低電平輸入或懸空時正轉；高電平輸入時反轉 |
|
脫機+ |
低電平輸入或者懸空時正常工作；高電平時脫機 |
接線實例
與DY-I型智能單軸控制器的連接方法
適用電機類型
細分設置
|
M1 |
M2 |
M3 |
細分 |
脈沖/轉 |
備注 |
|
OFF |
OFF |
ON |
1 |
200 |
|
|
OFF |
ON |
OFF |
2 |
400 |
|
|
OFF |
ON |
ON |
2 |
400 |
|
|
ON |
OFF |
OFF |
4 |
800 |
適用于高速 |
|
ON |
OFF |
ON |
8 |
1600 |
適用于高速 |
|
ON |
ON |
OFF |
16 |
3200 |
適用于一般應用 |
電流設置
此驅動器內置電流調節旋鈕。順時針旋轉旋鈕，實現輸出電流0A-4.2A線性調節。
注：M4為ON時，半流狀態，為OFF時，全流狀態。
M5為ON時，內部電位器調速控制，此時請勿外接脈沖
內部調速頻率范圍：640Hz-20KHz，±10%
M5為OFF時，外部脈沖控制。
外形尺寸
