  文章標題:開發工程師專用TB6600HG芯片開發板 duo6
回復文章
作者:  發表時間:2013-5-8 11:44:05

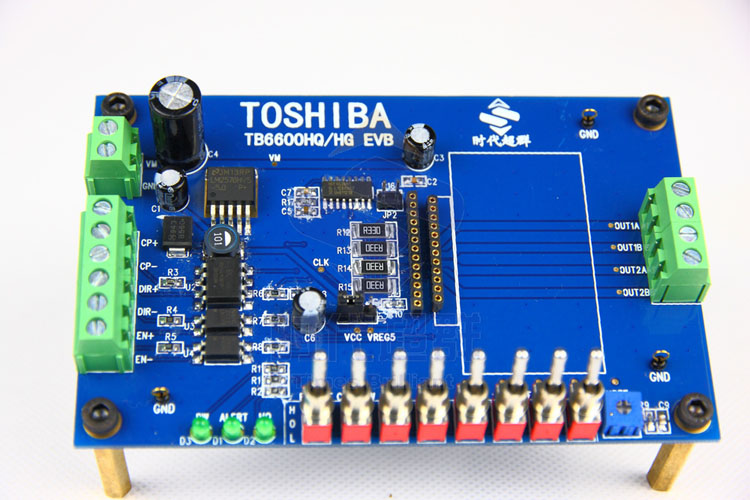

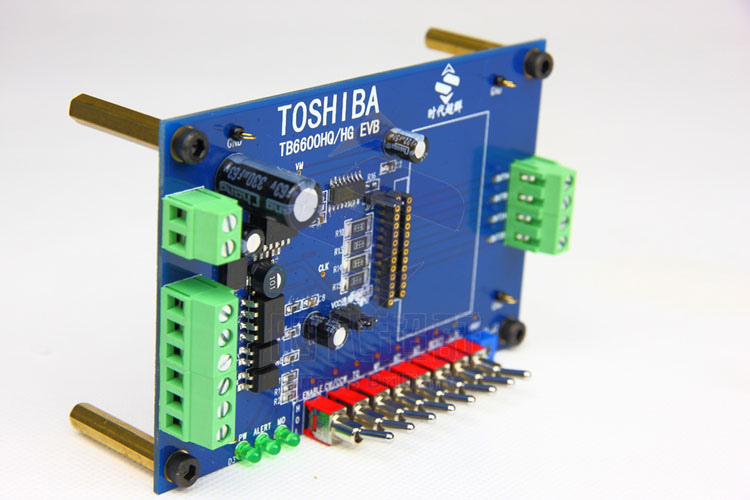

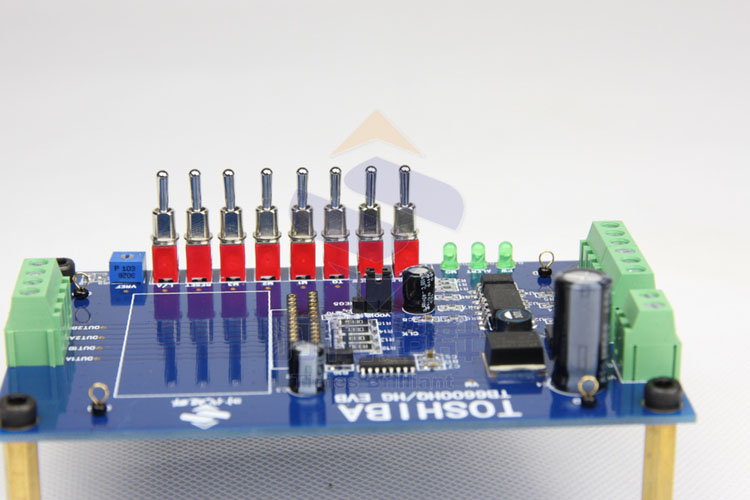

東芝公司****推出的一款高電流步進驅動芯片 TB6600HG(TB6600HQ)50V的耐壓,5A的大電流,是目前集成芯片里面****的一款驅動芯片。我網站作為步進領域******的網站之一詳細報到了此芯片的各種參數和測試數據等。下面是我公司開發的一款TB6600HQ芯片的測試版|評估板,方便廣大******測試芯片的性能,給您省下寶貴的時間。先來看看評估板的詳細圖片。

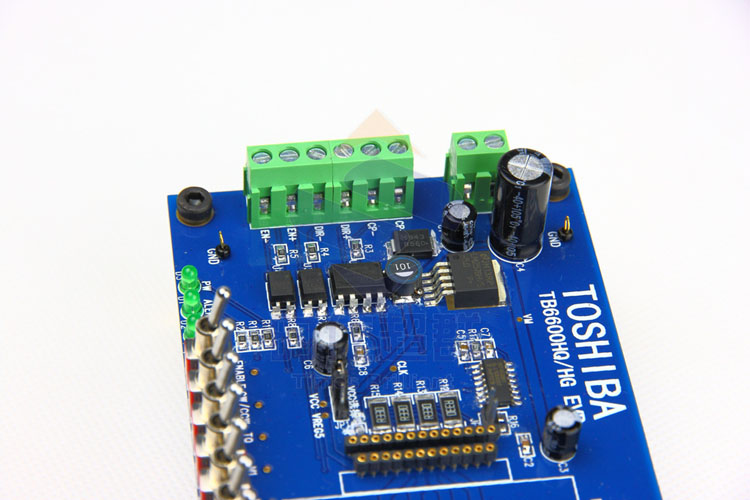

一.接口說明
VM/GND:電源輸入,8-45VDC

CP+/CP-:脈沖輸入
DIR+/DIR-:方向控制
EN+/EN-:使能控制

OUT1A/OUT1B:輸出,接電機A相
OUT2A/OUT2B:輸出,接電機B相

二.LED指示
PW:電源指示,VCC正確LED燈常亮
ALERT:錯誤輸出,短路、過流、過熱LED燈亮
MO:電角度狀態輸出,步進電機每走一個物理步進角LED燈閃爍一次,低速時明顯

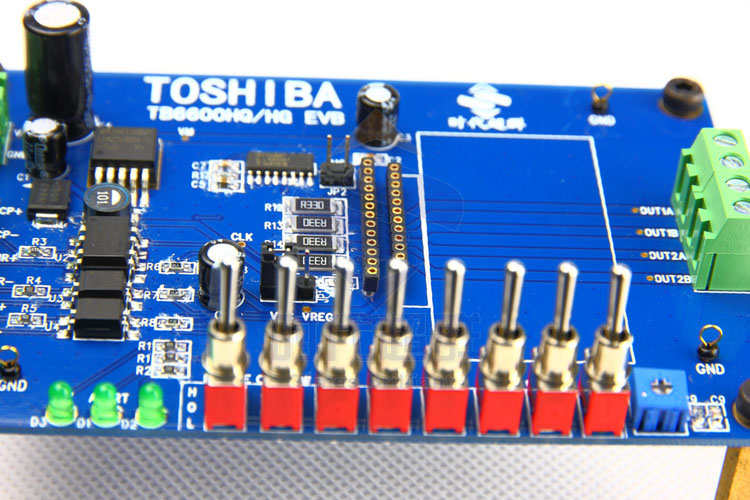

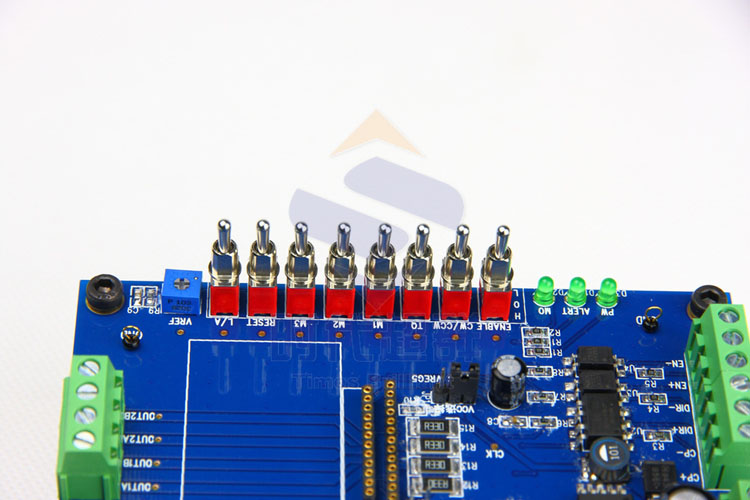

三.調試方法
ENABLE使能控制,H/O輸出有效,L輸出關斷。只在EN+/EN-接口懸空時操作否則撥到H
FR方向控制,H/O電機正轉,L電機反轉。只在DIR+/DIR-接口懸空時操作,否則撥到O
VREF電流控制,如下

L/A輸出短路保護功能切換,L/O閉鎖方式,H自恢復方式。

MD1/MD2/MD3細分設置,如下表

MD1
MD2
M3
細分
勵磁模式
備注
L/O
L/O
H
1
2相

L/O
H
L/O
2
1-2相A

L/O
H
H
2
1-2相B

H
L/O
L/O
4
W1-2相
適用于高速
H
L/O
H
8
2W1-2相
適用于高速
H
H
L/O
16
4W1-2相
適用于一般應用










VREF
****輸出電流設定,0-4.5A

四.跳線說明
JP1:VCC選擇,1-2聯通為外部5V供電,2-3聯通為芯片內部5V供電;
JP2:自動半流設定,連通跳線為使用自動半流,斷開跳線為不使用自動半流
可提供評估板原理及開發文件

歡迎加入TB6600HQ/HG技術討論QQ群:230475876

更多TB6600技術文章,請查閱: TB6600HG/HQ資源匯總,含原理圖、pcb、測試資料等
北京時代超群電器科技有限公司IC部
楊雙雙:18210871136
qq號:1226415953
淘寶id:時代四維
淘寶店鋪:http://www.troj.com.cn/bbs_read.asp?id=4879
