雕刻機選擇步進電機、驅動器和細分數
浮雕雕刻機應遵循先選電機后選驅動器原則，先明確負載特性，再通過比較不同型號步進電機的靜力矩和矩頻曲線，找到與負載特性最匹配的步進電機；精度要求高時，應采用機械減速裝置，以使電機工作在效率****、噪音****的狀態；避免使電機工作在振動區，如若必須則通過改變電壓、電流或增加阻尼的方法解決；電源電壓方面，建議57電機采用直流24V-36V、86電機采用直流46V、110電機采用高于直流80V；大轉動慣量負載應選擇機座號較大的電機；大慣量負載、工作轉速較高時，電機而應采用逐漸升頻提速，以防止電機失步、減少噪音、提高停轉時的定位精度；
****不選擇整步狀態，因為整步狀態時振動較大；盡量選擇小電流、大電感、低電壓的驅動器；配用大于工作電流的驅動器、在需要低振動或高精度時配用細分型驅動器、對于大轉矩電機配用高電壓型驅動器，以獲得良好的高速性能；在電機實際使用轉速通常較高且對精度和平穩性要求不高的場合，不必選擇高細分數驅動器，以便節約成本；在電機實際使用轉速通常很低的條件下，墓碑雕刻機 應選用較大細分數，以確保運轉平滑，減少振動和噪音；總之，木工雕刻機在選擇細分數時，應綜合考慮電機的實際運轉速度、負載力矩范圍、減速器設置情況、精度要求、振動和噪音要求等。電機參考：
| 產品圖片
■ 基本參數
步 距 角：0.6°/1.2
額定電壓：48V
溫 升：85K Max
環境溫度：-40℃-+55℃
絕緣等級：B級
絕緣電阻：500V DC100MΩ Min
絕緣強度：500V AC50Hz 1mA Min

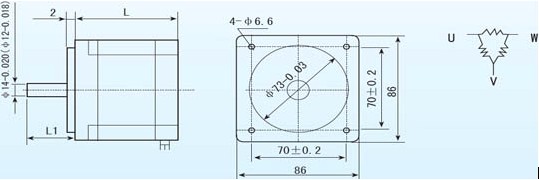

■ 尺寸圖
|
型號 |
相數 |
步距角 |
扭矩(Nm) |
電流(A) |
電阻(Ω) |
電感(mH) |
機身長 |
軸長 |
法蘭孔距 |
軸形 |
接線 |
線數 |
重量(KG) |
|
86HCY98AL3-TR0 |
3 |
1.2 |
6 |
5 |
0.4 |
5.9 |
113 |
32 |
φ73-0.03 |
70±0.2 |
M14-鍵*4 |
星形 |
3 |
