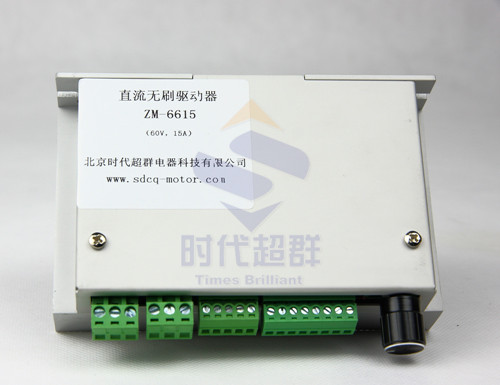

下面為大家介紹一款大功率直流無刷電機控制器驅動器ZM-6615
l 高集成度高可靠性無刷直流(BLDC)電機控制器
l 三相全橋，PWM斬波方式
l 閉環穩速，大負載時電機仍能保持轉速
l 純硬件設計，高速度，高抗干擾能力
l 周波限電流方式，保護更加精確快速
l 低發熱，大功率
l 欠電壓(≤13V)、過熱(>150℃)自動保護
l 堵轉保護時間1-13秒可調
l 霍爾錯誤保護
l 輸出限流線性可調：1-15A
l 支持內置電位器、外接電位器、模擬電壓和PWM調速
l 帶有使能功能
l 帶有速度反饋信號輸出
l 帶有EABS電子剎車功能
l 具有緩啟動功能，避免電流過沖，有效保護電機
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
60 |
℃ |
|
輸入電壓(DC) |
18 |
|
60 |
V |
|
輸出電流 |
1 |
|
15 |
A |
|
適用電機轉速 |
0 |
|
20000 |
rpm |
|
霍爾信號電壓 |
4.5 |
5 |
5.5 |
V |
|
霍爾驅動電流 |
|
10 |
|
mA |
|
外接調速電位器 |
|
10K |
|
Ω |
|
模擬調速電壓(Ve) |
0 |
|
5 |
V |
|
PWM調速信號電壓 |
4.5 |
|
5.5 |
V |
|
PWM調速信號占空比 |
0 |
|
100 |
% |
|
控制接口電壓 |
H |
3 |
5 |
24 |
V |
|
L |
0 |
0 |
0.5 |
V |
|
名稱 |
說明 |
|
正/負極 |
直流電源輸入，24-60V |
|
U,V,W |
電機線 |
|
H+,H- |
霍爾電源線，僅限霍爾使用 |
|
Hu,Hv,Hw |
霍爾信號線 |
|
FG |
速度反饋信號 |
|
ER |
錯誤輸出 |
|
BK |
剎車，懸空或高電平時為正常，低電平剎車 |
|
DR |
方向，懸空或高電平時為正轉，低電平反轉注① |
|
EN |
使能，懸空或高電平時為正常，低電平待機 |
|
V- |
外接調速參考地 |
|
Ve |
外接調速信號，可外接電位器、模擬電壓或PWM注② |
|
V+ |
外接電位器調速正極，不使用時懸空。 |
|
電源燈 |
電源指示，上電后長亮 |
|
VSP-RJ |
內部電位器調速，順時針旋轉0-**** |
|
VSP撥碼 |
內外部調速切換，ON：內部 OFF：外部 |
|
VSP-RJ |
內部電位器調速，順時針旋轉0-**** |
|
Decay |
混合衰減模式，可適當改善噪音 |
注①:當使用此功能時請確認驅動器側面的“方向”撥碼為OFF
注②:使用此功能時請確認驅動器側面的“切換”撥碼為OFF狀態 |
