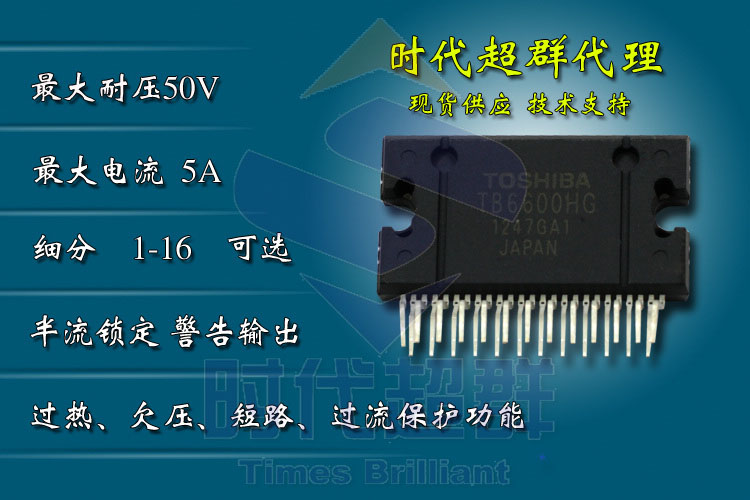

東芝推出了高壓大電流步進驅動芯片TB6600HQ(也叫TB6600HG)，此芯片高達50V耐壓和5A電流是目前業界****驅動能力的。我網站作為步進領域******的網站之一詳細報到了此芯片的各種參數和測試數據等，為了廣大網友能夠更加細致的了解此芯片，特開設專題，收錄關于TB6600HQ的各種技術資料，包括原理圖、pcb、開發板、測試數據等，此貼不斷更新，努力做TB6600****的技術總結。

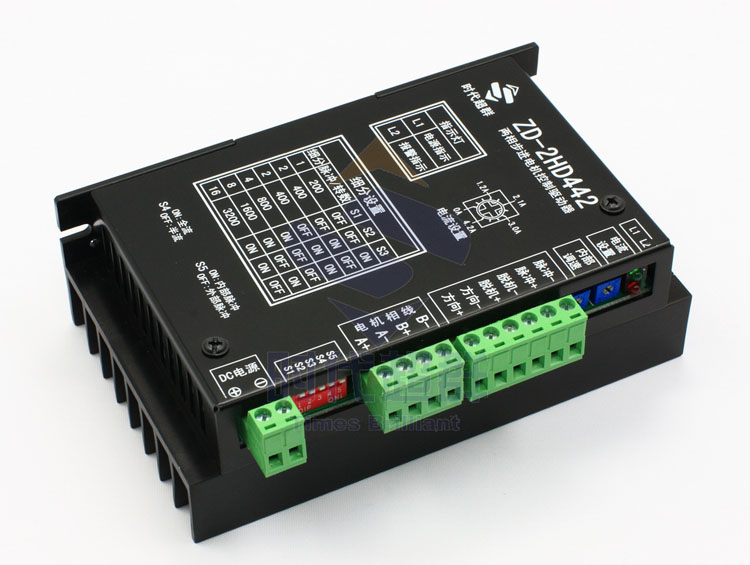

產品特點
高集成度高可靠性
接口采用超高速光耦隔離
抗高頻干擾能力強
****輸入電壓：DC 45V(峰值)
短路、過流、過熱保護功能
****輸出電流4.2A
主要功能
整步、二細分、四細分、八細分、十六細分可調
輸出電流連續可調
短路、過流、過熱保護功能自動保護
自動半流鎖定
支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
8 |
38 |
45 |
V |
|
輸入頻率 |
0 |
|
200K |
Hz |
|
輸出電流 |
0.3 |
|
4.2 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
