THB6064H是一款PWM 斬波型兩相步進電機驅動芯片，是采用TB6560AHQ 芯片HZIP25-P-1.27封裝的兩相步進電機驅動芯片，配合簡單的外圍電路即可實現高性能、多細分、大電流的驅動電路。適合驅動57、86型步進電機，在低振動、小噪聲、高速度的設計中應用效果較佳。
其主要參數和性能指標如下：
1、單芯片兩相正弦細分步進電機驅動
2、直接采用單脈沖和方向信號譯碼控制模式
3、采用高耐壓BiCD工藝，Ron=0.4Ω
4、可實現正反轉控制
5、通過4位選擇8檔細分控制(1/2,1/8,1/10, 1/16, 1/20, 1/32, 1/40, 1/64 )
6、高輸出耐壓（VDss=50 V ）
7、高輸出電流（Iout=4.5 A）
8、HZIP25-P-1.27封裝（形狀和管腳的尺寸和TA8435、TB6560HQ、THB6016H一樣）
9、有輸出監視管腳(DOWN / ALERT)。
10、有復位和使能管腳
11、芯片內部有過熱保護（TSD）和過流檢測電路
詳情及技術討論請加：
QQ ：717691920

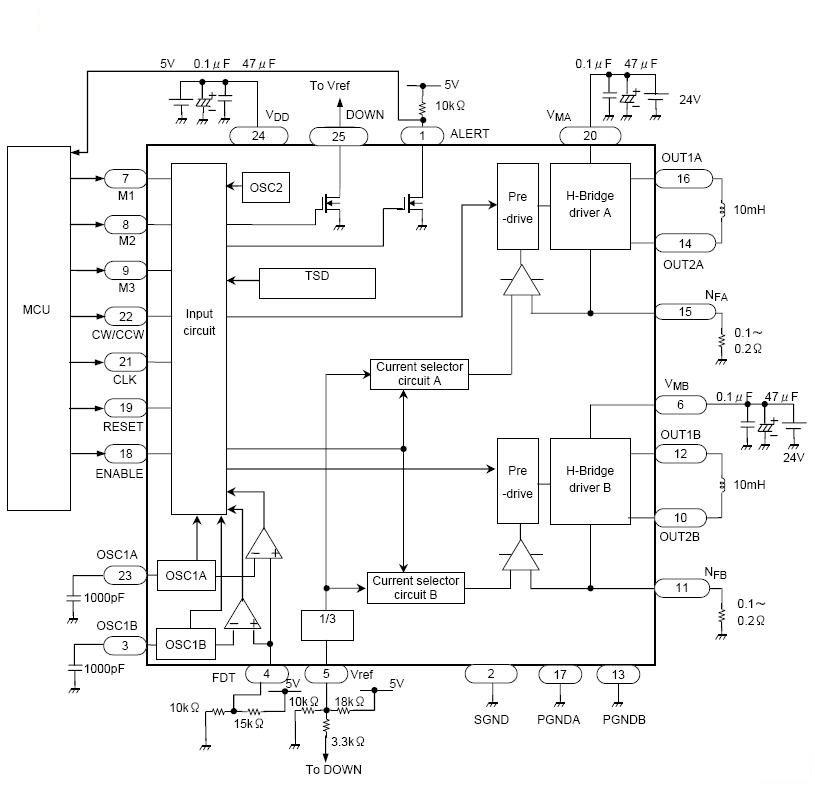

封裝圖：
