步進電機網****推薦lv8731 日本三洋公司2010年****推出的兩相步進電機驅動器芯片，電壓8-32v，電流2.5a，用于驅動57及以下的步進電機，細分1-16可調，此芯片為****工藝，超低的0.45歐導通電阻，體積更小，發熱更低，加入了跨時代的短路保護功能，并且芯片本身帶有5v電源輸出。北京時代超群電器科技有限公司是三洋公司授權的lv8731芯片技術支持公司。 lv8731v與a3977的特性比較 項目 | lv8731v | a3977 | lv8731v的優勢 | 封裝 | ssop44k 15.0×7.6×1.7mm | plcc44 17.5×17.5×4.4mm | 面積僅為37percent 體積僅為14percent | ****電壓 | 36.0v | 36v | 相同 | ****輸出電流 | 2.5a | 2.5a | 相同 | 工作電壓 | 9～32v | 8～35v (vm) 3～5.5v (vcc) | 只需一路電源 更易使用 | 導通壓差和電阻 | 0.55v (at 2a) 0.55ω (at 2a) | 1.0v (at 2a) 0.81ω(at 2a) | 導通電阻更低 發熱減少45percent | 消耗電流 | 3.2ma | 10.0ma | 消耗功率僅為1/3 | 控制方式 | 脈沖或并行可選 | 脈沖 | 應用范圍廣 | 細分方式 | 1、2、4、8、16 | 1、2、4、8 | 增加16細分檔 | 短路保護 | 有 | 無 | 使用更加安全 | 警告輸出 | 有 | 無 | 有助于安全設計 |
優勢總結： 1. lv8731面積僅為a3977的37percent，體積更是僅為14percent，設計中可更大節省pcb面積，表貼封裝更利于批量生產。 2. 相同的輸入電壓和輸出電流，而lv8731的導通電阻僅為0.45歐姆，發熱降低45percent，更多的節省散熱材料。 3.lv8731本身自帶5v電源，所以僅需要1路vm電源輸入，而3977則需兩路電源，不得不配合穩壓芯片使用。 4.加入了跨時代的短路保護功能，輸出相線與電源、地線、或相線之間短路，芯片將立刻保護并輸出報警，防止芯片或設備損壞。 5.****細分為16，低速更加穩定，噪音更低。 6.性價比超高。 lv8731v與tb62209fg的特性比較 項目 | lv8731v | tb62209 | lv8731v的優勢 | 封裝 | ssop44k 15.0×7.6×1.7mm | hsop36 16.0×12.2×2.3mm | 面積小40percent | ****電壓 | 36.0v | 40.0v | | 輸出電流 | 2.0a | 1.8a | 驅動能力更強 | 工作電壓 | 9～32v | 13～34v (vm) 4.5～5.5v (vcc) | 只需一路電源 更易使用 | 導通壓差和電阻 | 0.55v (at 1.0a) 0.55ω (at 1.0a) | 1.0v (at 1.0a) 1.00ω(at 1a) | 導通電阻更低 發熱減少45percent | 消耗電流 | 3.2ma | 10.0ma | 消耗功率僅為1/3 | 待機電流 | 0.1ma | 2.0ma | 待機時 消耗功率基本為零 | 控制方式 | 脈沖或并行可選 | 脈沖 | 應用范圍廣 | 細分方式 | 1、2、4、8、16 | 1、2、4、8、16 | | 驅動中細分切換 | 可以 | 有限制 | 更容易設計 | 衰減模式 | 混合衰減 | 混合衰減 | | 過流保護 | 有 | 無 | 使用更加安全 | 警告輸出 | 有 | 無 | 有助于安全設計 |

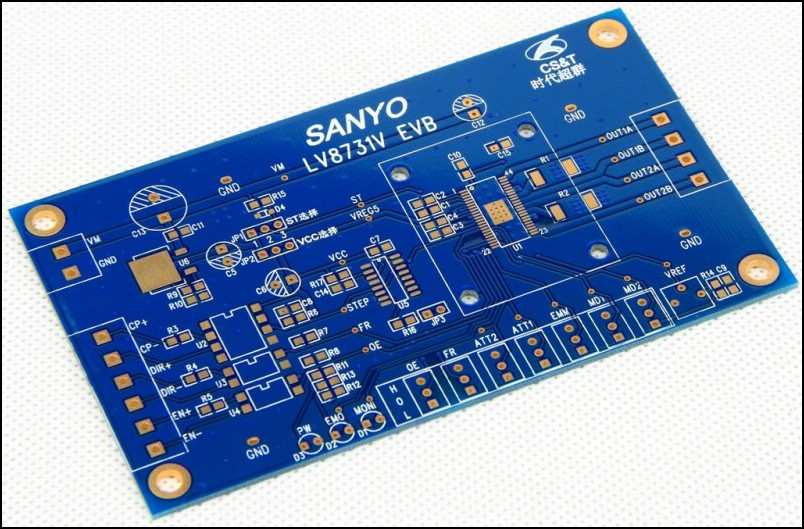

優勢總結： 1. lv8731面積比tb62209小了40percent，體積更是僅為43percent，設計中可更大節省pcb面積。 2. lv8731輸出電流比tb62209大將近40percent，而且其導通電阻僅為0.45歐姆，發熱降低45percent，更多的節省散熱材料。 3. lv8731本身自帶5v電源，所以僅需要1路vm電源輸入，而tb62209則需兩路電源，不得不配合穩壓芯片使用。 4.加入了跨時代的短路保護功能，輸出相線與電源、地線、或相線之間短路，芯片將立刻保護并輸出報警，防止芯片或設備損壞。 ****推薦lv8731測試板： 1. 本測試板采用藍色工業級pcb板材制造，壽命更長，質量更好，可靠性更高 加強的銅箔附著力，元件多次拆換，焊盤也不容易掉
2. 全部使用鍍金焊盤工藝，接觸更牢固，長久放置也不用擔心氧化問題
3. 可拆卸散熱設計
4. 全部使用原裝進口器件，質量保證。 光電隔離部分采用仙童的6n137高速光耦和兩顆nec2501普通光耦組成；自動半流使用ti的cd14538；24v轉5v使用st的lm317；vref電壓調節則使用美國bourns的電位器來實現。

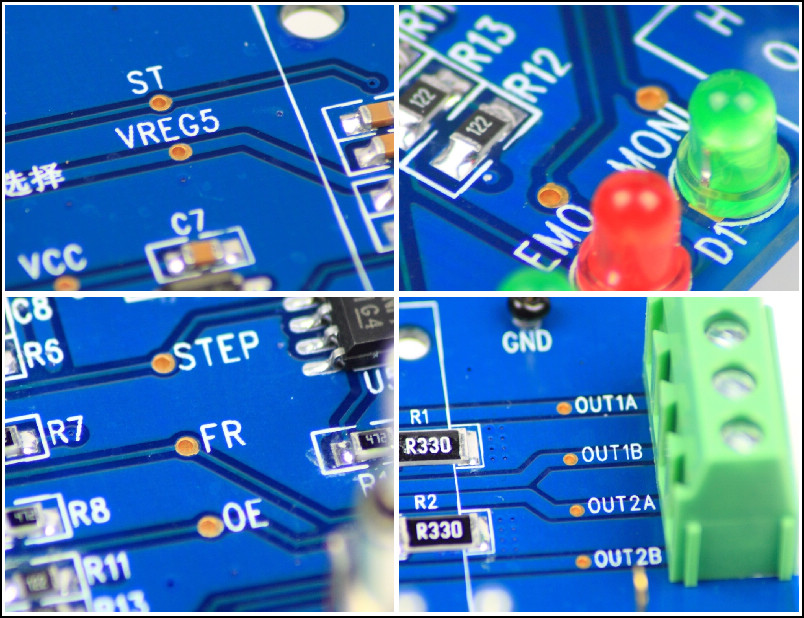

5. 測試板上預留多達19個測試點，方便測試每各路信號。 每個測試點都標注了名稱，并且做成孔狀，示波器的探針插到孔中后可無需手持，方便進行多種測試和操作。

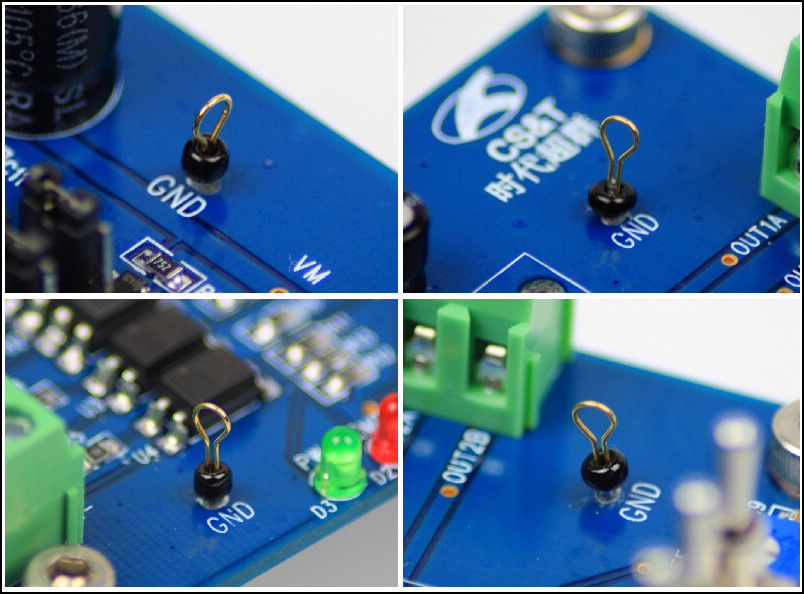

6. 測試板四角都有鍍金接地環。 解決了用示波器測試的時候，沒有合適參考地的問題。并且夾取任何一個參考地，示波器針頭幾乎都能測試到整板。

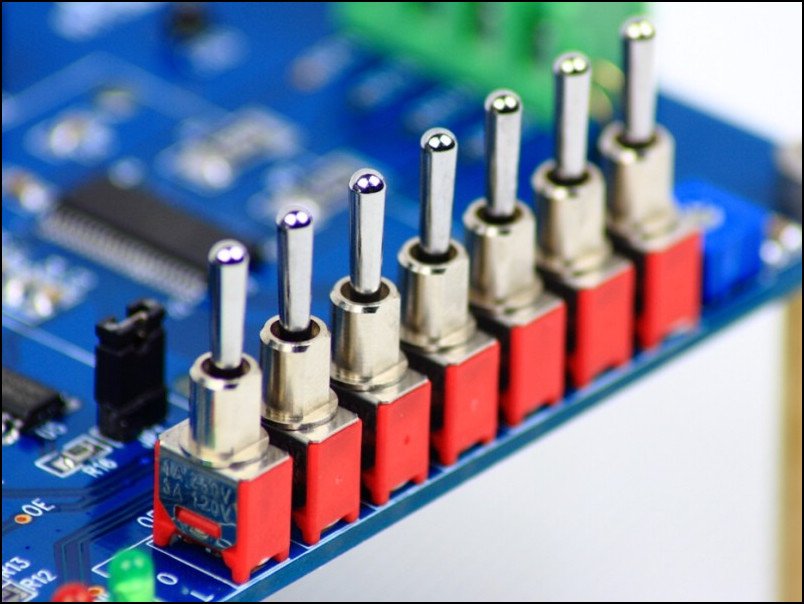

7. 測試板上有三個跳線和7個開關 開關使用臺灣圜達的三檔搖頭開關，用來測試細分、電流、保護等功能，可配置引腳高、懸空、低三種狀態。

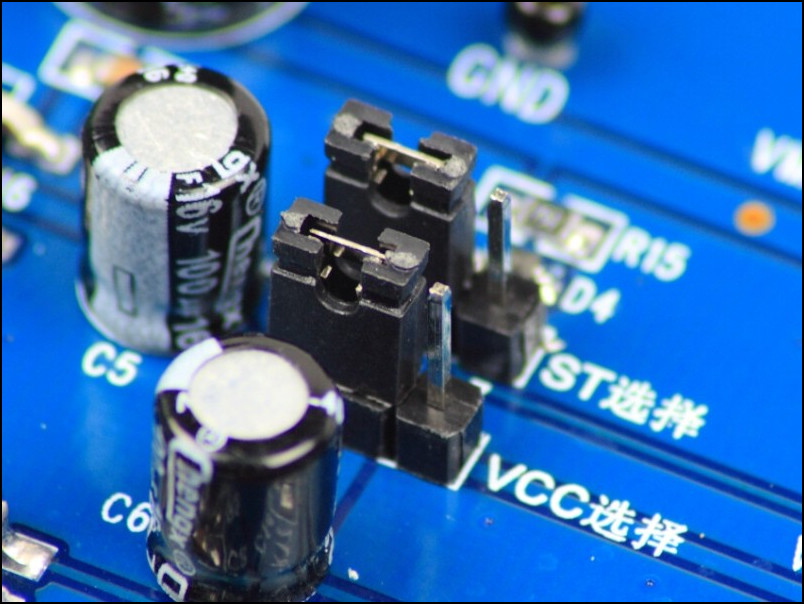

跳線可以設置st、vcc、和自動半流。

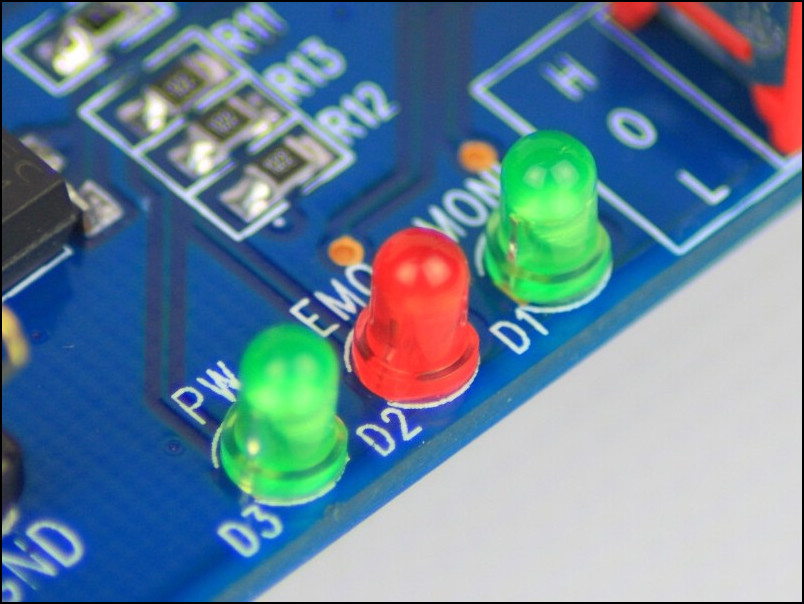

8. 測試板上設計了三個指示燈，可隨時顯示電源、脈沖、錯誤保護等狀態 電源和工作狀態指示為綠色，錯誤警告輸出為紅色

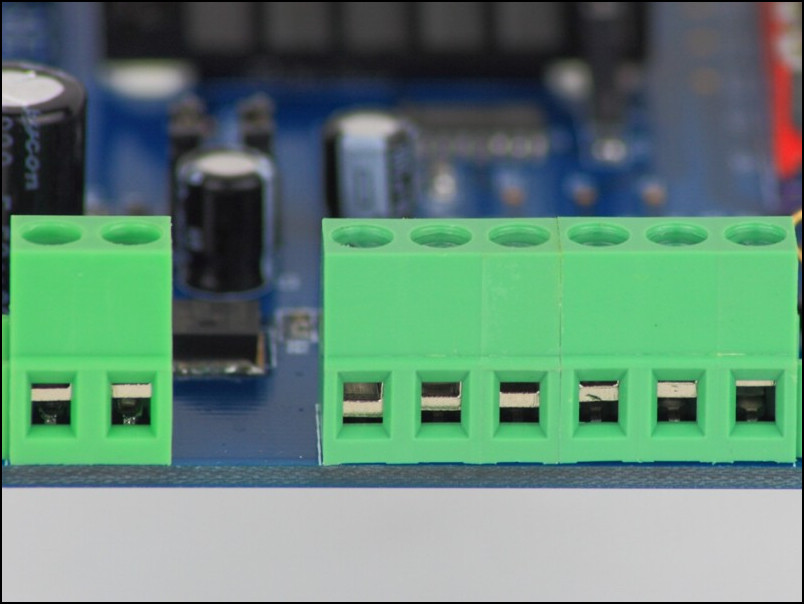

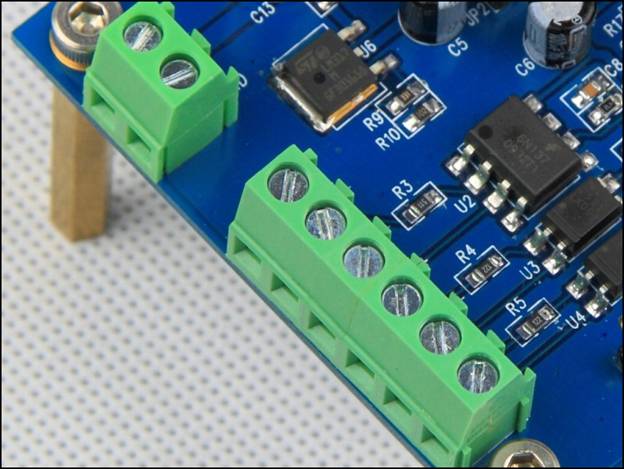

9. 接線端子與固定螺絲 使用非插拔式端子，更加方便實驗。
端子采用全新環保材料，接線部分為銅塊方式，而非傳統的鐵彈片。

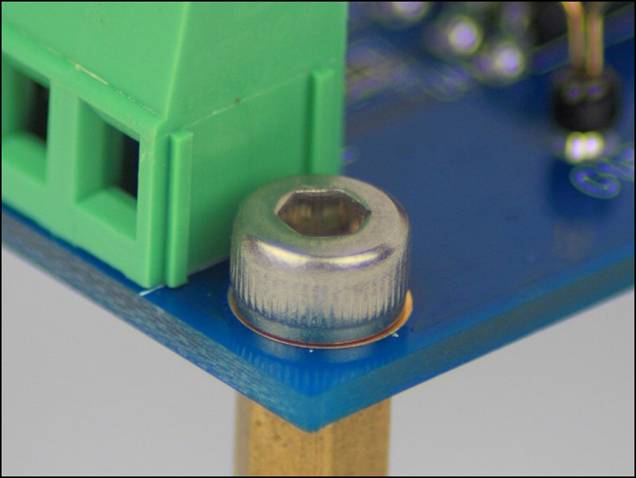

使用不銹鋼內六角螺絲和高銅柱方式固定，穩定、耐氧化。

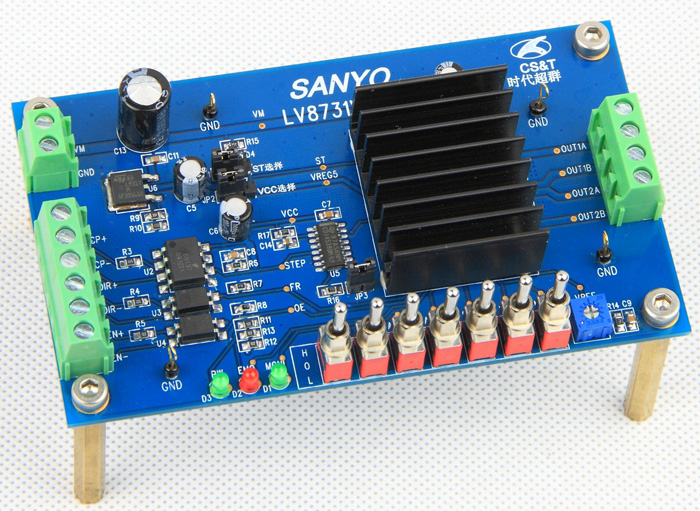

評估板（整體）：

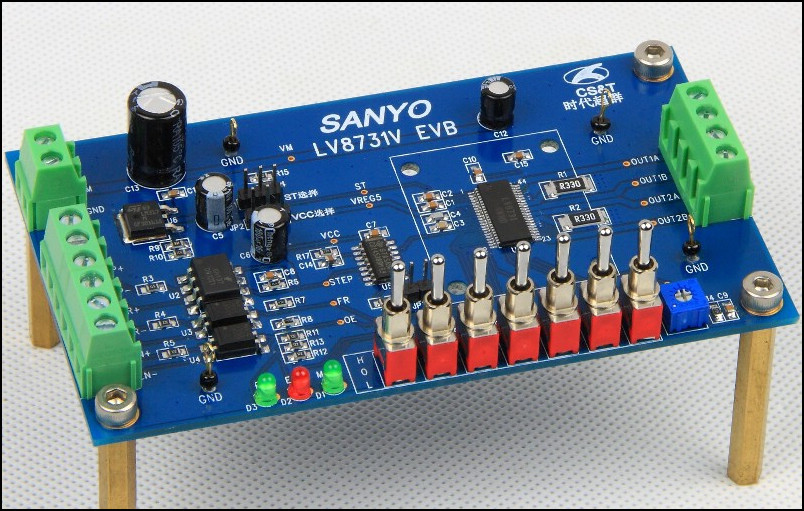

評估板（無散熱片）：
 2軸步進驅動器zd-8731-d 說明書.doc
步進電機驅動器zd-8731-v1 說明書.doc 技術咨詢及現貨采購熱線（北京時代超群電器科技有限公司是三洋公司授權的lv8731芯片技術支持公司）： 沙經理：13716815968 QQ：649655636 |
