57以下步進電機驅動器外殼（可滿足3a及3a以下散熱要求）
外殼尺寸：96x56x35
芯片：tb6560ahq
東芝的新產品tb6560hq/fg步進電機驅動器通過使用bicd工藝將低電阻與高許可損耗封裝相結合，使得其與以前的產品相比能夠極大的減少熱量的產生。這些新的器件還支持使用時鐘輸入控制的無微控制器的應用環境下的微步驅動。
tb6560hq/ tb6560fg特征
1. 低電阻（****和與最小和）=0.6w（hq）/0.75w（fg）。
2. 高許可損耗封裝： hq: hzip25，fg: thqfp64。
3. 輸入電壓（高）= 與3.3伏或者5伏兼容。
4. 電機電源電壓vm =與5伏、12伏或者24伏兼容。
5. 支持微步驅動。（2w1-2 相位激勵）
6. 支持電流衰減和高速旋轉的設置。
7. 輸入時鐘類型事的電機能由單個管腳輸入來驅動（在啟動時使用復位和使能管腳）。
tb6560hq/ tb6560fg規格
|
兩相雙極型步進電機驅動器的規格說明表格 |
|
元件編號 |
tb6560hq/fg |
|
電源電壓 |
vdd = 4.5伏到5.5伏
vm = 4.5伏到26.4伏 |
|
電流消耗 |
idd = 3 毫安 |
|
****輸出電流 |
im = 3.5安，2.5安 |
|
許可損耗 |
pd = hq: 5w/40w（在安裝了無限熱量槽之后）fg: 4.2w |
|
頻率 |
fchop = 到 150khz |

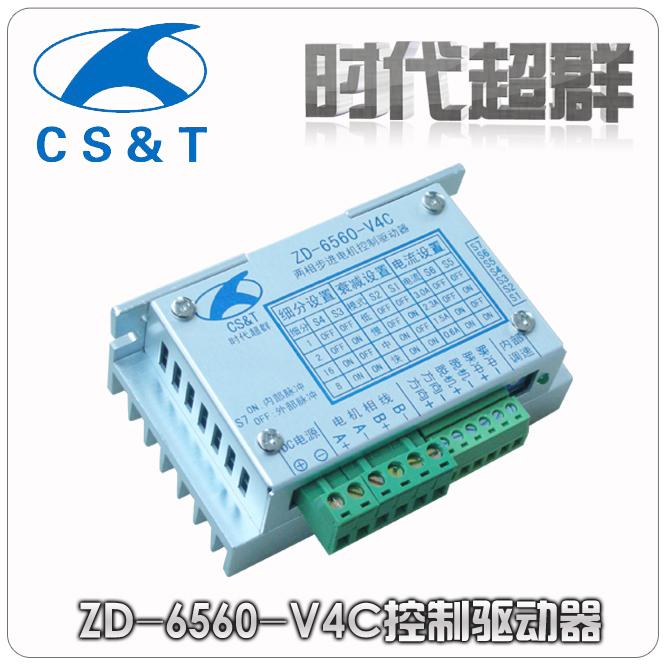

步進驅動器 zd-6560-v4c
產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：dc 40v(峰值)
主要功能
l 內部集成控制調速度功能，支持內部和外部控制
l 整步、二細分、八細分、十六細分可調
l 輸出電流4檔可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓 |
7 |
24 |
32 |
v |
|
外部輸入頻率 |
0 |
|
16000 |
hz |
|
內部頻率 |
640 |
|
20000 |
hz |
|
輸出電流 |
0.6 |
|
3 |
a |
|
接口電壓 |
h |
4.5 |
5 |
5.5 |
v |
|
l |
0 |
0 |
0.5 |
v |
