1. 一種用于自動化控制系統的新型伺服電機，包括機殼（1）、底蓋（2）、端蓋（3）、轉軸
（4）、轉子（5）和導磁圓筒（6），其特征是，機殼（1）一端設有底蓋（2），另一端設有端蓋（3），
機殼（1）內設有轉軸（4），轉軸（4）與轉子（5）固定連接，轉子（5）外部設有導磁圓筒（6）。
2. 根據權利要求1 所述的用于自動化控制系統的新型伺服電機，其特征是，機殼（1）與
底蓋（2）之間設有隔熱層（7）。
3. 根據權利要求1 所述的用于自動化控制系統的新型伺服電機，其特征是，機殼（1）與
導磁圓筒（6）之間設有散熱翅片（8）。
技術領域
[0001] 本實用新型涉及一種伺服電機的技術領域，尤其是一種用于自動化控制系統的新
型伺服電機。
背景技術
[0002] 現有的伺服電機推力波動比較大，在工作的時候容易漏磁，降低了電機的輸出推
力，而且散熱性能比較差，縮短了伺服電機的使用壽命，大大降低了伺服電機工作的可靠
性。
實用新型內容
[0003] 為了克服現有的伺服電機推力波動大、容易漏磁、輸出推力小、散熱性能差以及工
作可靠性低的不足，本實用新型提供了一種用于自動化控制系統的新型伺服電機。
[0004] 本實用新型解決其技術問題所采用的技術方案是：一種用于自動化控制系統的新
型伺服電機，包括機殼、底蓋、端蓋、轉軸、轉子和導磁圓筒，機殼一端設有底蓋，另一端設有
端蓋，機殼內設有轉軸，轉軸與轉子固定連接，轉子外部設有導磁圓筒。
[0005] 根據本實用新型的另一個實施例，進一步包括機殼與底蓋之間設有隔熱層。
[0006] 根據本實用新型的另一個實施例，進一步包括機殼與導磁圓筒之間設有散熱翅
片。
[0007] 本實用新型的有益效果是，這種用于自動化控制系統的新型伺服電機結構簡單、
緊湊并且合理，裝配方便快捷，連接可靠，推力波動小，減少了漏磁，提高了電機的輸出推
力，散熱性能好，大大提高了伺服電機工作的可靠性，易于使用推廣。
附圖說明
[0008] 下面結合附圖和實施例對本實用新型進一步說明。

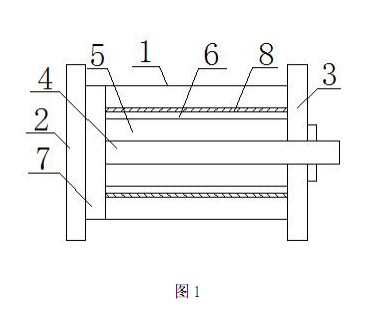

[0009] 圖1 是本實用新型的結構示意圖。
[0010] 圖中1. 機殼，2. 底蓋，3. 端蓋，4. 轉軸，5. 轉子，6. 導磁圓筒，7. 隔熱層，8. 散熱
翅片。
具體實施方式
[0011] 如圖1 是本實用新型的結構示意圖，一種用于自動化控制系統的新型伺服電機，
包括機殼1、底蓋2、端蓋3、轉軸4、轉子5、導磁圓筒6、隔熱層7 和散熱翅片8，機殼1 一端
設有底蓋2，另一端設有端蓋3，機殼1 內設有轉軸4，轉軸4 與轉子5 固定連接，轉子5 外部
設有導磁圓筒6，機殼1 與底蓋2 之間設有隔熱層7，機殼1 與導磁圓筒6 之間設有散熱翅
片8。
[0012] 使用時，機殼1 一端設有底蓋2，另一端設有端蓋3，機殼1 與底蓋2 之間裝有一層
隔熱層7，機殼1 內設有轉軸4，轉軸4 上固定有轉子5，轉子5 外部設有導磁圓筒6，機殼1
與導磁圓筒6 之間安裝散熱翅片8，增加散熱性能。這種用于自動化控制系統的新型伺服電
機結構簡單、緊湊并且合理，裝配方便快捷，連接可靠，推力波動小，減少了漏磁，提高了電 機的輸出推力，散熱性能好，大大提高了伺服電機工作的可靠性，易于使用推廣。
|
