CX200T銑床加工中心數控系統為北京時代超群電器科技有限公司自主研發的普及型數控系統，具有豎式和橫式兩種結構，適配銑床、鉆銑床、磨床等。 本系統采用32 位高性能CPU 和超大規�？删幊唐骷﨔PGA，實時控制和硬件插補技術保證了系統μm 級精度下的高效率，可編輯的PLC 使邏輯控制功能更加靈活強大。本系統可控制5 個進給軸、2 個模擬主軸，1ms 高速插補，0.1μm 控制精度，顯著提高了零件加工的效率、精度和表面質量。
一、驅動接口定義：

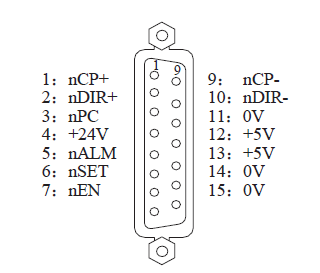

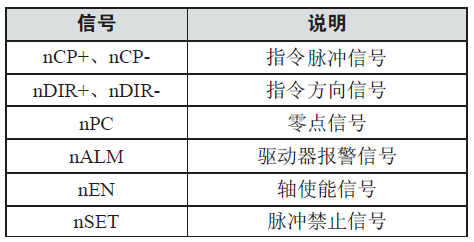

圖 1-1 CN11、CN12、CN13、 CN14(15 芯 D 型孔插座) 接口
二、指令脈沖信號和指令方向信號

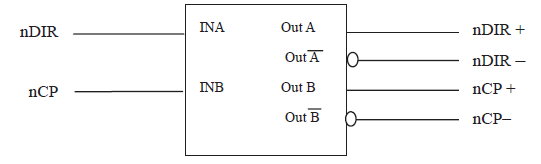

nCP+，nCP- 為指令脈沖信號，nDIR+，nDIR- 為指令方向信號，這兩組信號均為差分（AM26LS31） 輸出，外部建議使用 AM26LS32 接收，內部電路見下圖 1-2：
圖 1-2 指令脈沖信號和指令方向信號內部電路
三、驅動單元報警信號nALM
由CNC 參數№ .009 的 Bit0、Bit1、Bit2、Bit3 和 Bit4 位設定驅動單元報警電平是低電平還是高電平。內部電路見圖 1-3：

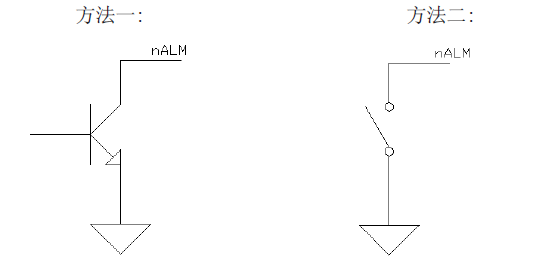

圖 1-3 驅動單元報警信號內部電路 該類型的輸入電路要求驅動單元采用下圖1-4 的方式提供信號：
圖 1-4 驅動單元提供信號的方式
四、軸使能信號 nEN

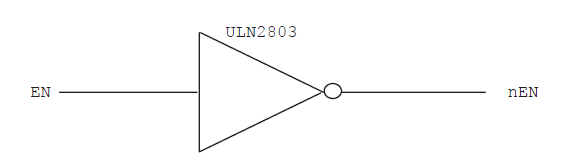

CNC 正常工作時，nEN 信號輸出有效（nEN 信號與0V 接通），當驅動單元報警時，CNC 關閉nEN 信號輸出（nEN 信號與0V 斷開）。內部接口電路見下圖 2-5：
圖 1-5 軸使能信號內部接口電路
