· 產品功能及特色 1、低價格，高速力矩大。2 、供電電壓可達 50V。3 、輸出電流峰值可達 4.2A。 4、三態電流控制技術電機發熱低。5 、靜止電流自動減半 0.4S 減小為 60%。 6、可驅動 4，6，8 線兩相步進電機。7 、光隔離差分信號輸入，脈沖****響應頻率****可達 200KHz。8 、細分精度 2,4,5,8,10,16,20,25,32,40,50,64,100,125,128 可選。9 、外形尺寸小巧（118×75.5×34mm）。 10、電流設定方便，八檔可選 。11、4 位撥碼，共 15 檔細分。12 、具有過壓、短路等保護功能。13 、雙極恒流 PWM 驅動輸出 適合各種中小型自動化設備和儀器，例如：雕刻機、醫療蠕動泵、 打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備 等。在用戶期望小噪聲、高速度的設備中應用效果特佳。 · 電氣、機械和環境指標

· 加強散熱方式
（1）驅動器的可靠工作溫度通常在 60℃以內，電機工作溫度為
80℃以內；
（2）建議使用時選擇自動半流方式，馬達停止時電流自動減為
60%，以減少電機和驅動器的發熱；
（3）安裝驅動器時請采用豎著側面安裝，使散熱齒形成較強的
空氣對流；必要時機內靠近驅動器處安裝風扇，強制散熱，保證
驅動器在可靠工作溫度范圍內工作。

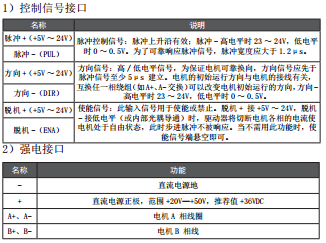

· 驅動器接口與接線介紹
ZD-2HD542 驅動器采用差分式接口電路可適用差分信號，
單端共陰及共陽等接口，內置高速光電耦合器，允許接收長線驅
動器，集電極開路和 PNP 輸出電路的信號。在環境惡劣的場合，
我們推薦用長線驅動器電路，抗干擾能力強。現在以集電極開路
和 PNP 輸出為例，接口電路示意圖如下：

· 接線要求
（1）為了防止驅動器受干擾，建議控制信號采用屏蔽電纜線，
并且屏蔽層與地線短接，除特殊要求外，控制信號電纜的屏蔽線
單端接地：屏蔽線的上位機一端接地，屏蔽線的驅動器一端懸空。
同一機器內只允許在同一點接地，如果不是真實接地線，可能干
擾嚴重，此時屏蔽層不接。
（2）脈沖和方向信號線與電機線不允許并排包扎在一起，****
- 6 -
分開至少 10cm 以上，否則電機噪聲容易干擾脈沖方向信號引起
電機定位不準，系統不穩定等故障。
（3）如果一個電源供多臺驅動器，應在電源處采取并聯連接，
不允許先到一臺再到另一臺鏈狀式連接。
（4）嚴禁帶電拔插驅動器強電 P2 端子，帶電的電機停止時仍
有大電流流過線圈，拔插 P2 端子將導致巨大的瞬間感生電動勢
將燒壞驅動器。
（5）嚴禁將導線頭加錫后接入接線端子，否則可能因接觸電阻
變大而過熱損壞端子。
（6）接線線頭不能裸露在端子外，以防意外短路而損壞驅動器。
