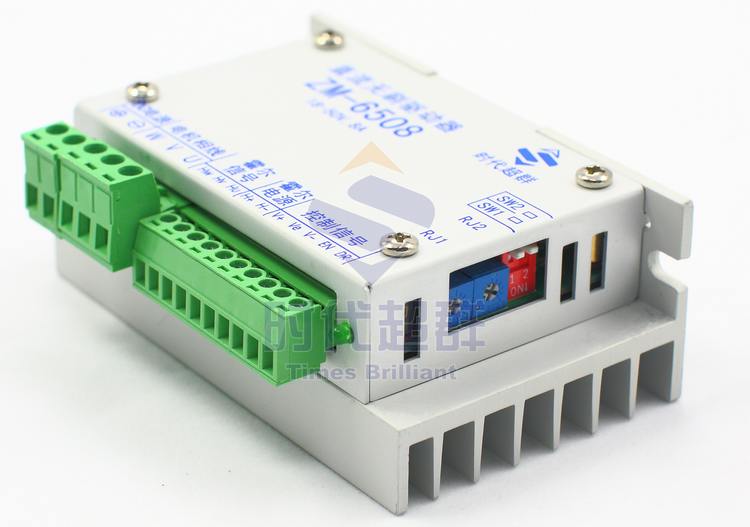

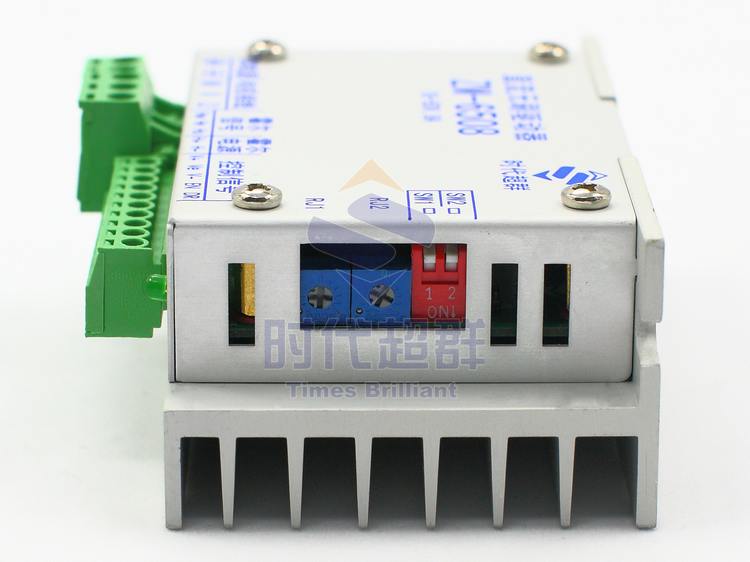

· 產品細節
· 產品特色及功能
1、高集成度高可靠性無刷直流(BLDC) 電機控制器。2、三相全橋，PWM 斬波方式。3、閉環穩速，大負載時電機仍能保持轉速。4、純硬件設計，高速度，高抗干擾能力。5、周波限電流方式，保護更加精確快速。6、低發熱，大功率。7、欠電壓( ≤ 13V)、過熱( ＞ 150℃ ) 自動保護。8、堵轉6 秒自動保護。9、霍爾錯誤保護。10、輸出限流線性可調：1.5-8A。11、支持內置電位器、外接電位器、模擬電壓和PWM 調速。12、帶有使能功能。13、具有緩啟動功能，避免電流過沖，有效保護電機。

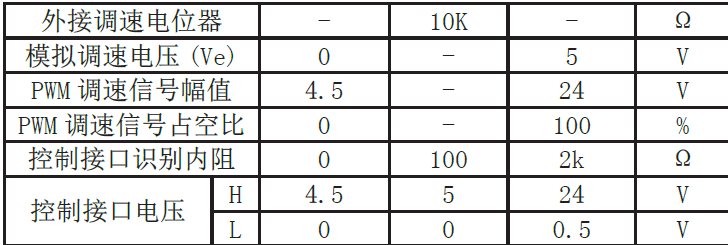

· 工作條件

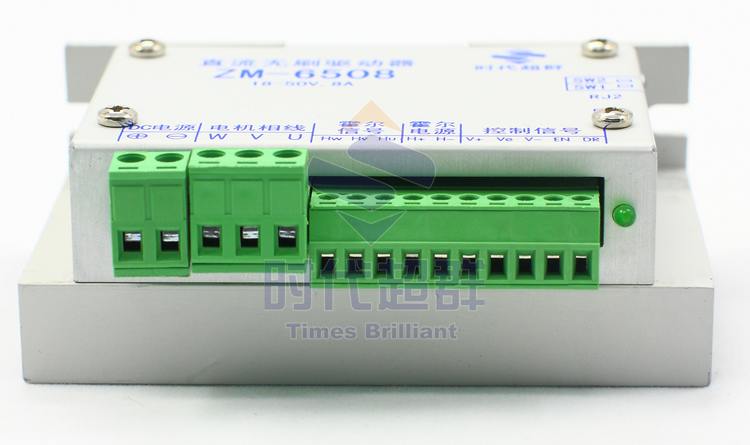

· 接口定義
· 限流說明

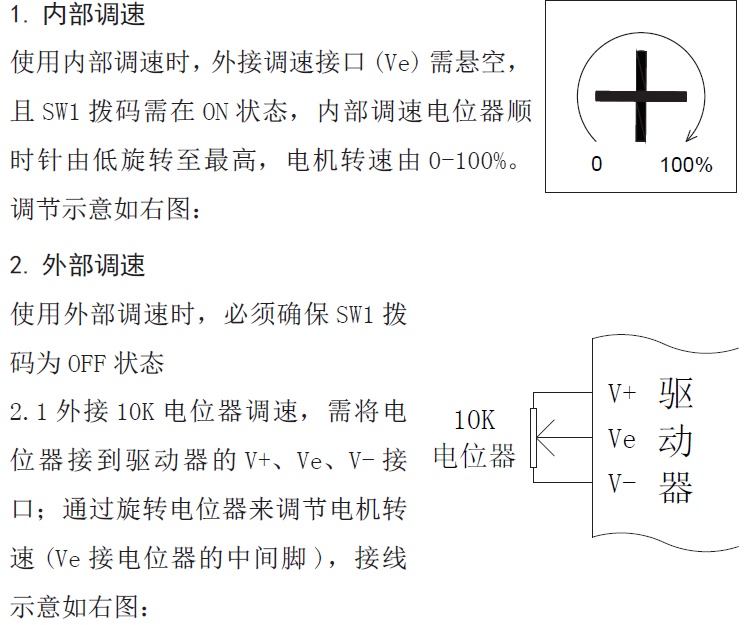

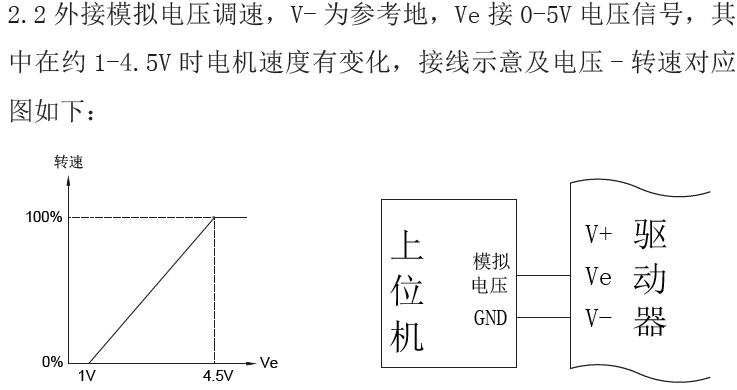

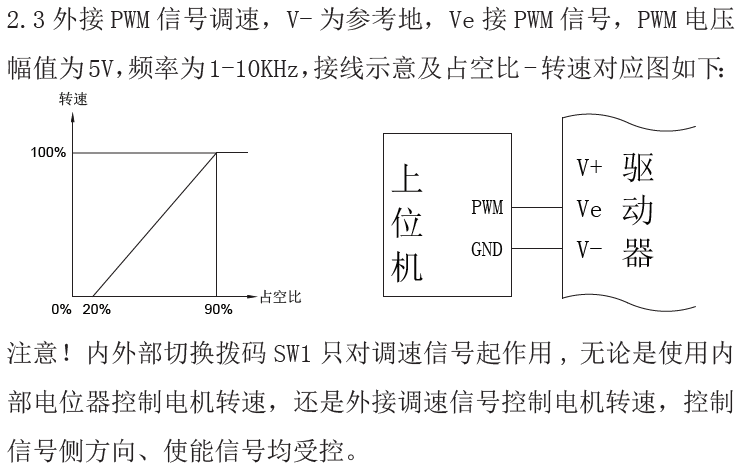

· 調速方式示意
· 方向及使能控制
1、使用外接開關控制使能和方向
1.1 使能控制
本控制器有使能反轉功能，可根據用戶需求設定。當SW2=OFF，EN 輸入低電平（EN 與V- 短接），驅動器待機，電機停止轉動；EN 輸入懸空或高電平（EN 與V- 斷開），驅動器工作，電機恢復轉動。當SW2=ON，EN 輸入低電平（EN 與V- 短接），驅動器工作，電機恢復轉動。EN 輸入懸空或高電平（EN 與V- 斷開），驅動器待機，電機停止轉動。 1.2 方向控制 DR 輸入高電平或懸空（DR 與V- 斷開），電機正向轉動；DR 輸入低電平（DR 與V- 短接），電機反向轉動。注意！必須在電機低速或停止狀態下才能改變DR 狀態，否則將可能損壞控制器與電機。 2. 使用上位機控制使能和方向 2.1 使能控制 當SW2=OFF，EN 輸入低電平，驅動器待機，電機停止轉動；EN輸入懸空或高電平，驅動器工作，電機恢復轉動。 當SW2=ON，EN 輸入低電平，驅動器工作，電機恢復轉動。EN 輸入懸空或高電平，驅動器待機，電機停止轉動。 2.2 方向控制 DR 輸入高電平或懸空，電機正向轉動；DR 輸入低電平，電機反向轉動。注意，必須電機在停止狀態下才能改變DR 狀態
· 保護恢復 本控制具有多重保護功能，在保護功能起作用后可采取正確方法解除保護。1. 欠壓保護，驅動器供電電壓低于13V 時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調高至18V 后再通電。2. 堵轉保護，當電機堵轉達到6 秒后驅動器會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，待電機堵轉問題解決后再重新通電。3. 霍爾錯誤保護，驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，排除霍爾錯誤后再重新通電。
注意，為避免勿保護情況發生，在不需要電機轉動時，請將使能置低或將調速降至最小( 電位器擰至****、模擬電壓降至0V，PWM 降至0%)

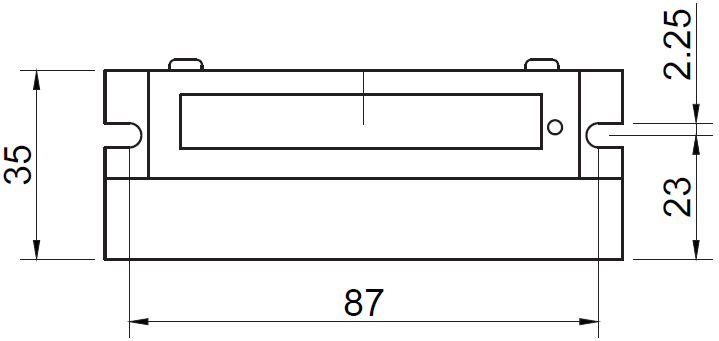

· 外形尺寸
