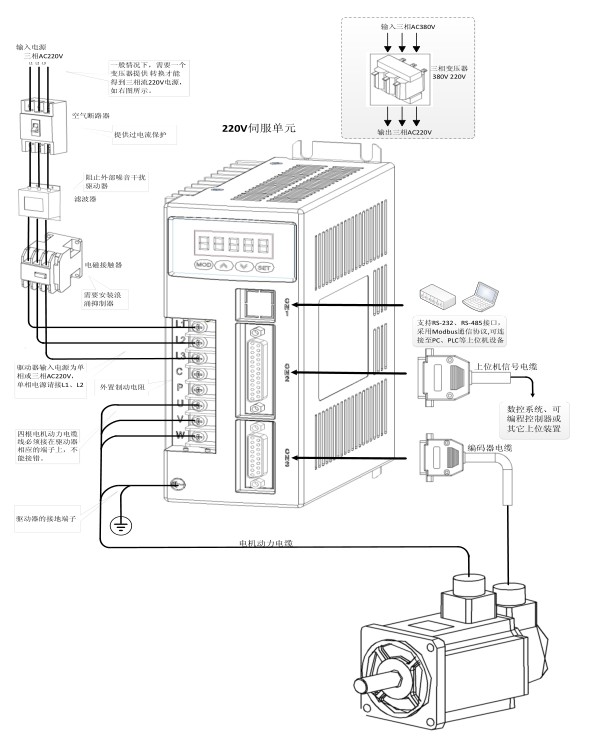

· 220V伺服驅動器接線圖

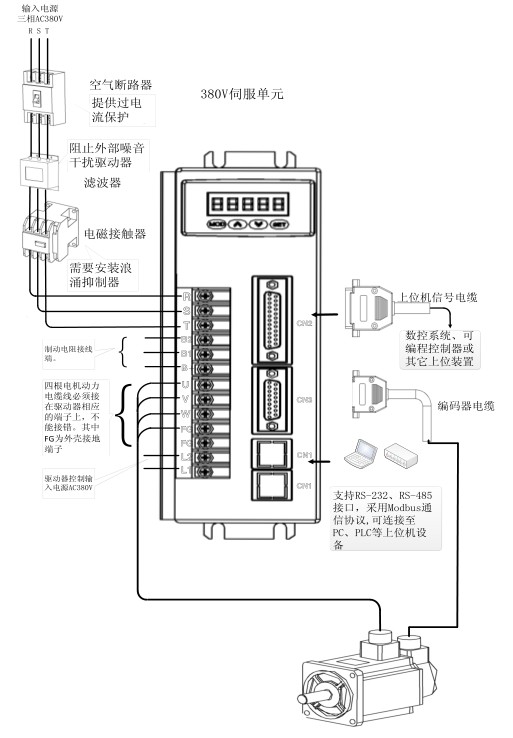

· 380V伺服驅動接線圖

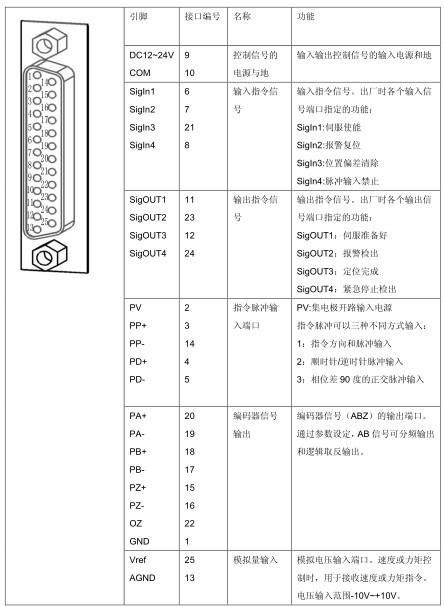

· 接線說明
接線注意事項： ● 接線材料依照電線規格使用。 ● 電纜長度，指令電纜 3m 以內，編碼器電纜 20m 以內。 ● 220v 驅動器電源 L1、L2、L3 電源接線是否正確，請勿接到 380V 電源上。 ● 380v 驅動器電源 R、S、T 電源接線是否正確，請勿接到 220V 電源上,否則電機運轉不正常。 控制電源 L1,L2 必須正常接入，否則驅動器無法開機運行。 ● 電機輸出Ｕ、Ｖ、Ｗ端子相序，必須和電機相應端子一一對應。若接錯，電機可能不轉或飛車，損 壞驅動器。不能用調換三相端子的方法來使電機反轉，這一點與異步電機完全不同。 ● 必須可靠接地，而且單點接地。 ● 裝在輸出信號的繼電器，其吸收用的二極管的方向要連接正確，否則會造成故障無法輸出信號。 ● 為了防止噪聲造成的錯誤動作，請在電源上加入絕緣變壓器及噪聲濾波器等裝置在同一配線管內。 ● 請安裝非熔斷型斷路器使驅動器故障時能及時切斷外部電源。

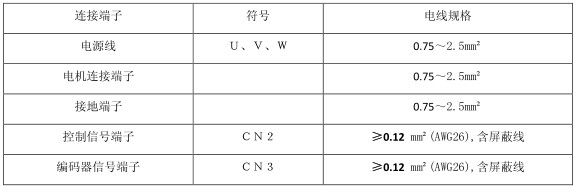

· 電線規格
編碼器電纜必須使用雙絞線。如果編碼器電纜太長（>20m），會導致編碼器供電不足，其電源和地線 可采用多線連接或使用粗電線。
· 強電端子說明
·220V驅動器端子
·380V驅動器端子
·伺服接控制系統示意圖
·更多詳細接線方式詳詢↓↓↓
