·產品特點和主要功能
·高集成度高可靠性
·接口采用超高速光耦隔離
·抗高頻干擾能力強
·****輸入電壓：DC 45V( 峰值 )
·短路、過流、過熱保護功能
·****輸出電流 4.2A
·整步、二細分、四細分、八細分、十六細分可調
·輸出電流連續可調
·短路、過流、過熱保護功能自動保護
·自動半流鎖定

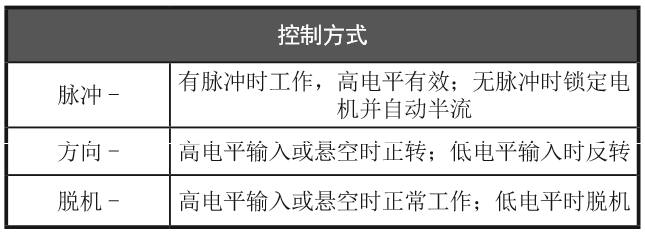

·支持脫機、使能、鎖定等功能

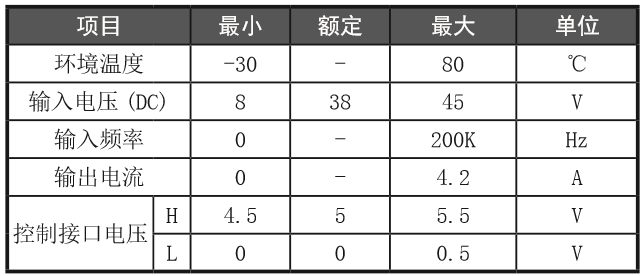

·工作條件

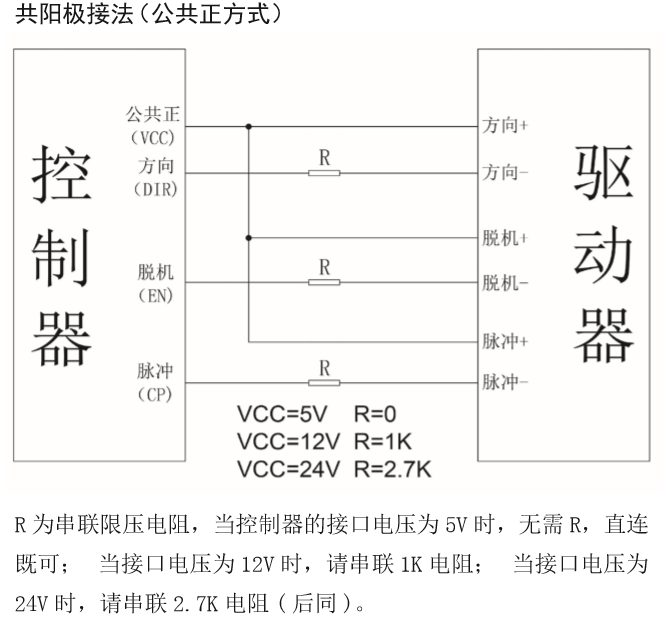

·接線方法
·接線實例
·適用電機類型

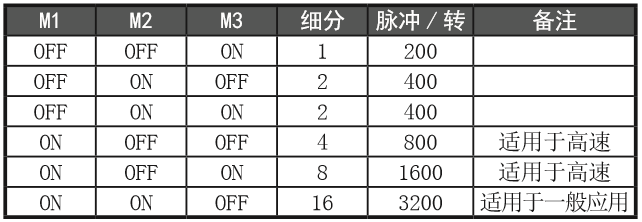

·細分設置
·電流設置
此驅動器內置電流調節旋鈕。順時針旋轉旋鈕，實現輸出電流
0A-4.2A 線性調節。
注：M4 為 ON 時，半流狀態，為 OFF 時，全流狀態。
M5 為 ON 時，內部電位器調速控制，此時請勿外接脈沖
內部調速頻率范圍：640Hz-20KHz，±10%
M5 為 OFF 時，外部脈沖控制。

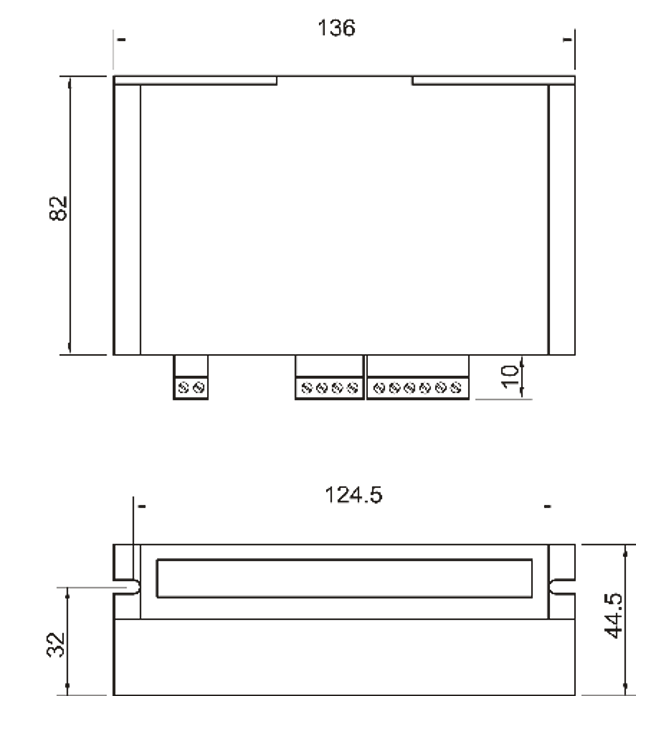

·外形尺寸
·常見問題解答
1. 問：初次使用該步進驅動器，如何能盡快上手？ 答：正確接好電源和電機后，只接脈沖信號(先將頻率設置為1K以 內)，細分設置為16，方向和脫機懸空，此時加電后電機默認正轉。 運行無誤后再依次測試加速(提高頻率)、方向、細分和脫機等功能。
2. 問：電源接反有何影響？ 答：有可能燒毀驅動器。
3. 問：控制信號高于 5V，一定要加串聯電阻嗎？ 答：是的，否則有可能燒毀驅動器控制接口的電路。
4. 問：驅動器長時間工作后外殼比較熱，正常嗎？ 答：正常，在常溫下外殼達到90度不會對性能有影響。
5. 問：接線后電源指示燈亮，但電機不轉，是什么原因？ 答：如果接線正確，但仍然不轉，說明控制部分驅動能力不夠，這 種情況多出現在用單片機的IO口直接控制方式。請確�？刂平涌谟� 5mA的驅動能力
6. 問：如何判斷步進電機四條線的定義？ 答：將電機的任意兩條線接在一起，此時用手擰電機有阻力，則這 兩條線是同一相,可接在驅動器A+、A-；另外兩條線短接仍然有阻力， 則將這兩條線接在B+和B
7. 問：想在此驅動器上加些功能或做新產品開發，是否可以？ 答：可以，請聯系我公司。
·質保條例
本產品提供最長 24 個月的免費質保和之后的 2 年成本維
修，具體條例如下：
·收到產品 7 日內無原因退換貨——需保證產品外觀
無損，無使用痕跡。
·六個月內主要部件免費更換 ( 除外殼 )——自購買之
日起，或出廠日期三個月后算起 ( 以質保簽為準 )
·兩年內免費維修——自購買之日起，或出廠日期三
個月后算起 ( 以質保簽為準 )
·免費質保期過后的兩年內，享受成本維修。
有下列情形之一的，不享受以上質保：
·不遵守“安全注意事項”或“產品工作條件”使用，
導致產品損壞的；
·質保易碎貼損壞，或有拆卸痕跡的；
·因雷擊、地震、海嘯、戰爭等人力不可抗拒因素所
造成產品損壞的；
·其它人為原因損壞的。
