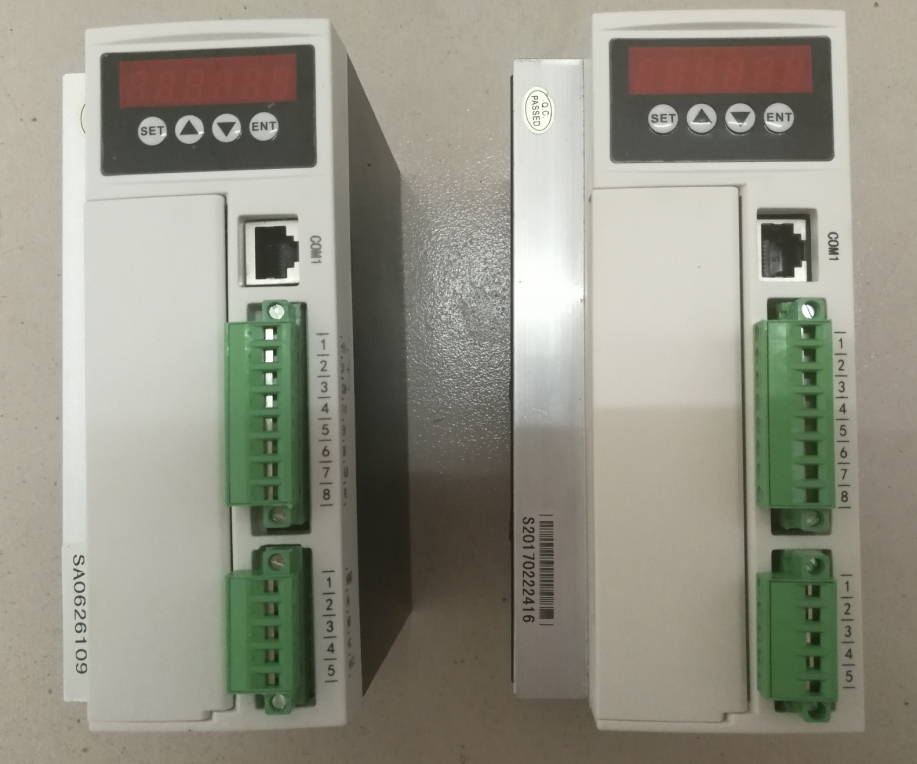

驅動器ZM-7206是我公司自主研發的220V大功率驅動器，主要采用國際****電機專用數字處理器DSP 為核心配以高速度數字邏輯芯片高品質功率模塊，組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器可提供：操作面板速度設定，外部模擬電壓調速、外部電位器調速，脈寬調速等功能。采用高速核心控制部件控制，具有操作安全（控制部件和功率部件全隔離）、調速方式靈活多樣、轉速即時顯示、保護功能齊全、功率部件提供硬件保護等特點。
·輸入電源AC180/250VAC 50/60Hz ·連續輸出電流: 4.9A，適合1200W 以下的無刷電機 ·****輸出電流: 9.9A, ·使用溫度0~+45° C ·保存溫度-20~+85° C ·使用及保存濕度<85% [ 不結霜條件] ·構造壁掛箱體式 ·具有緩啟動功能，避免電流過沖，有效保護電機 ·冷卻方式：主動散熱器方式 ·控制信輸入輸出信號：全隔離 ·保護機能：過電流、過熱、過速度、過電壓、欠壓控制電源異常保護 ·面板界面：6 位LED 顯示4 位按鍵操作 電機和驅動器接線注意事項
關于制動電阻
P和B2端子可以外接制動電阻，主要用于變頻器控制電機快速停車的機械系統中，幫助電機將其因快速停車所產生的再生電能轉化為熱能。 制動電阻原理：電動機在工作頻率下降過程中，將處于再生制動狀態，拖動系統的動能要反饋到直流電路中，使直流電壓UD不斷上升，甚至可能達到危險的地步。因此，必須將再生到直流電路的能量消耗掉，使UD保持在允許范圍內。制動電阻就是用來消耗這部分能量的。 簡單理解就是運動物體制動時,能量哪里去了呢? 這就是制動電阻的作用,把動能轉換成電能釋放掉. 驅動器中通常有電容,用來存貯轉換出的電能,但是電容的容量有限,超出部分就需要用電阻來釋放掉。 特別推薦一些此款驅動常見的配套電機：
型號 | 額定電壓
V | 額定功率
W
| 額定轉矩
N.M | 額定轉速
rpm | 空載轉速
rpm | 額定電流
A | 空載電流
A
| 級對數 | 80BL145S55-3130TK0
| 310
| 550
| 1.6
| 3000
| 4800
| 2.4
| 0.6
| 2 | 80BL130S75-3130TK9
| 310
| 750
| 2.38
| 3000
| 4000
| 3.2
| 0.4
| 2 | 80BL165S55-3115TK0
| 310
| 550
| 3.5
| 1500
| 2100
| 2.4
| 0.3
| 2 | 80BL180S120-3140TK0
| 310
| 1200
| 3
| 4000 | 5000
| 3.2
| 0.3
| 2
|
聯系方式：QQ:467102884 電話：13811070445（劉女士）
