本公司****研制的運動控制器CM35D采用高性能 32 位 CPU，驅動裝置采用細分步進電機或者伺服電機，配備液晶顯示器，全封閉觸摸操作鍵盤，系統具有高可靠性，高精度，噪音小，操作簡單等特點。

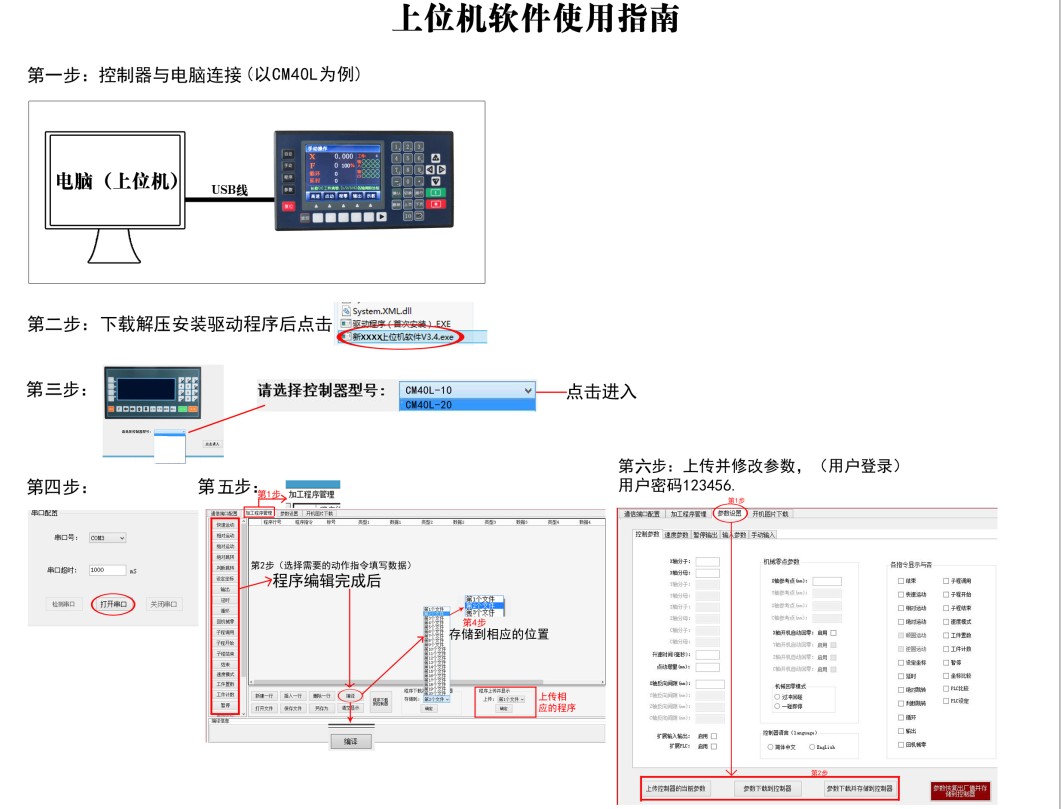

自動：自動運行、空運行、單步運行 手動：電機正反轉、回程序零、回機械零、輸出控制 程序：程序的編輯、讀入、刪除、保存 參數：系統參數、系統自檢、IO 設置、用戶及廠商密碼管理等 外部手動：控制電機正反轉、啟動、暫停、報警、急停等 指令豐富：25 條控制指令 USB：可以直接用 USB 線對系統進行供電，方便開機畫面及程序的傳輸，學習與操作 隔離 IO 口：帶有與系統隔離的輸入輸出口，輸出口能力****可到 1A 背面直接出端子接口：減少轉接板，背面端子可以直接接線，清晰方便并且節省成本

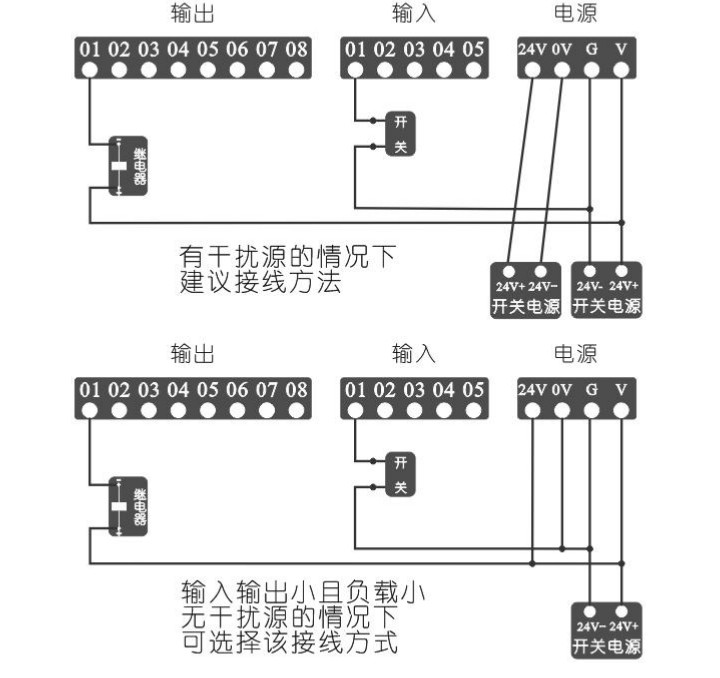

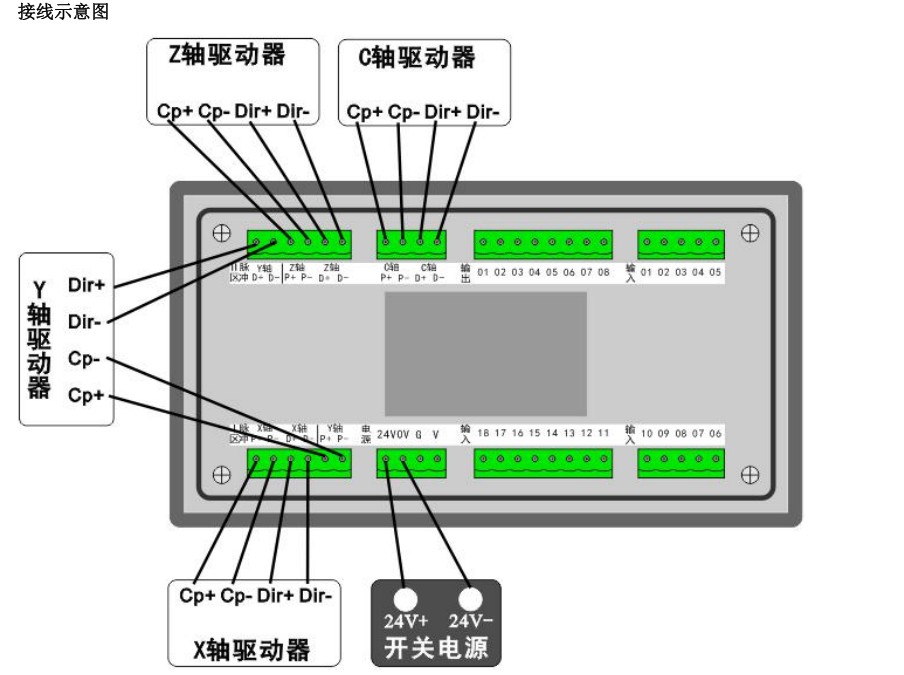

電機連接 D+、D-分別接驅動器的 Dir+、Dir-，P+、P-接驅動器的 Pul+、Pul-端 系統電氣連接說明 注：系統供電與輸入輸出部分供電建議采用隔離不共地的開關電源 24v 供電電源的 24v+、GND 端分別接控制器 24V、0V 端子； 如果需要接輸入和輸出，則 24v 供電電源的 24v+、GND 端分別接控制器的 V、G 端子； 24v 電源不能與大地、機殼等短接，當距離較大時應使用較粗的電氣連接線； 電器柜中配線，應注意強電、弱電分離，避免強電弱電混在一起，且盡量減少交叉，注意電磁干擾 對系統的影響； 系統接地線應采用較粗的銅線，一般應大于 4 平方毫米，并盡量縮短與接地端的距離。 脈沖口及輸入輸出口接線示意圖 共兩種接線方式如下：

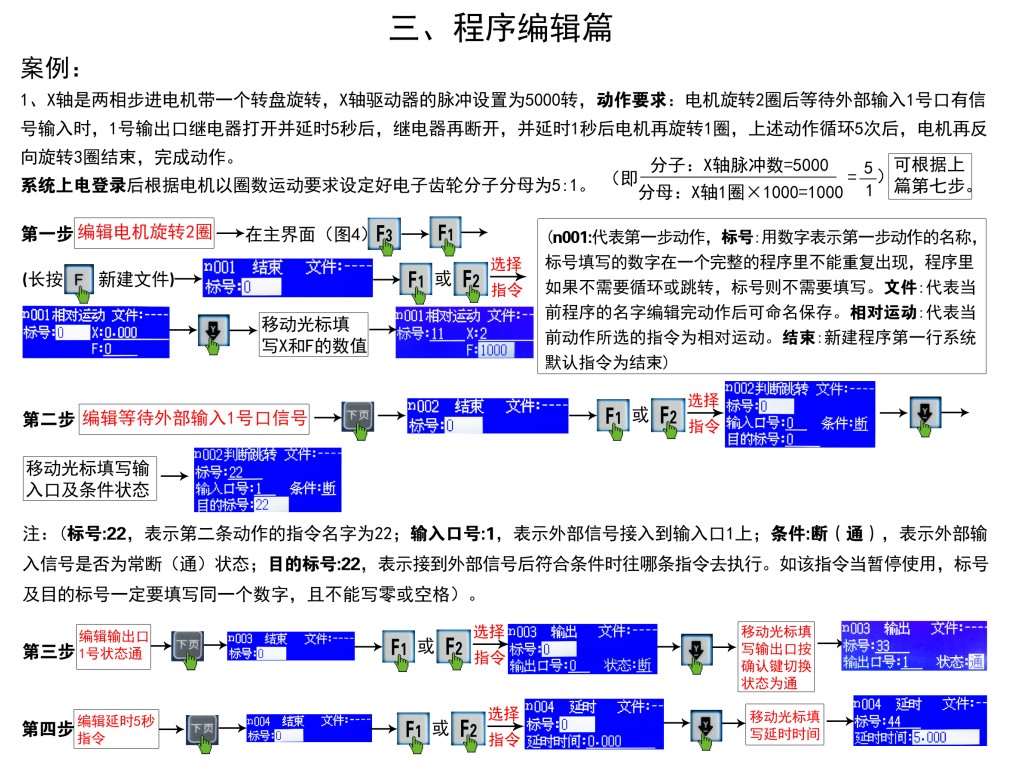

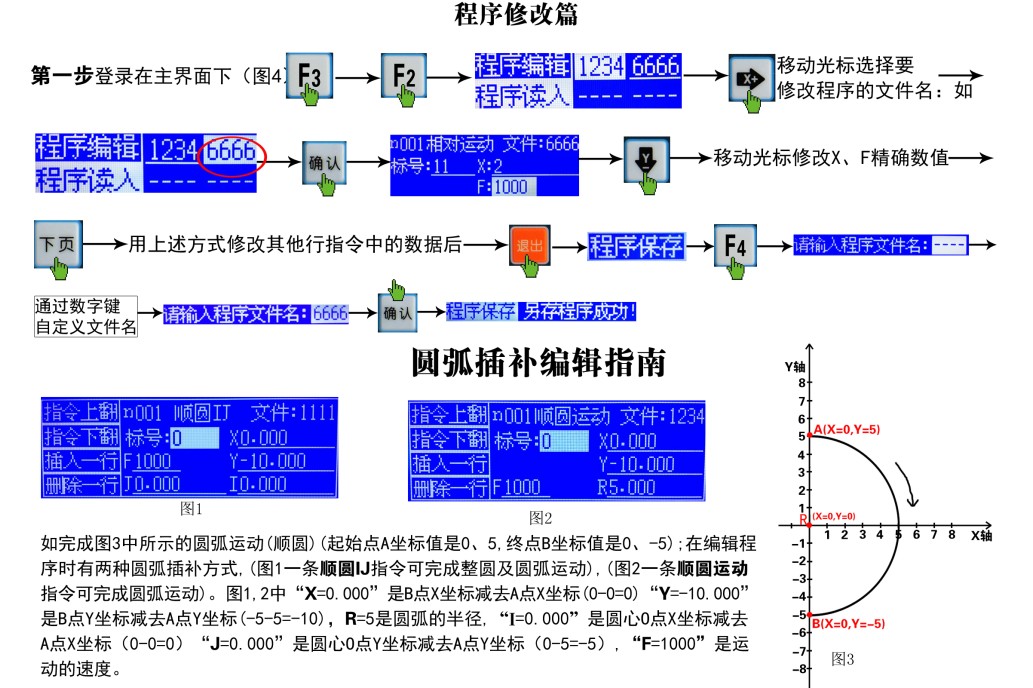

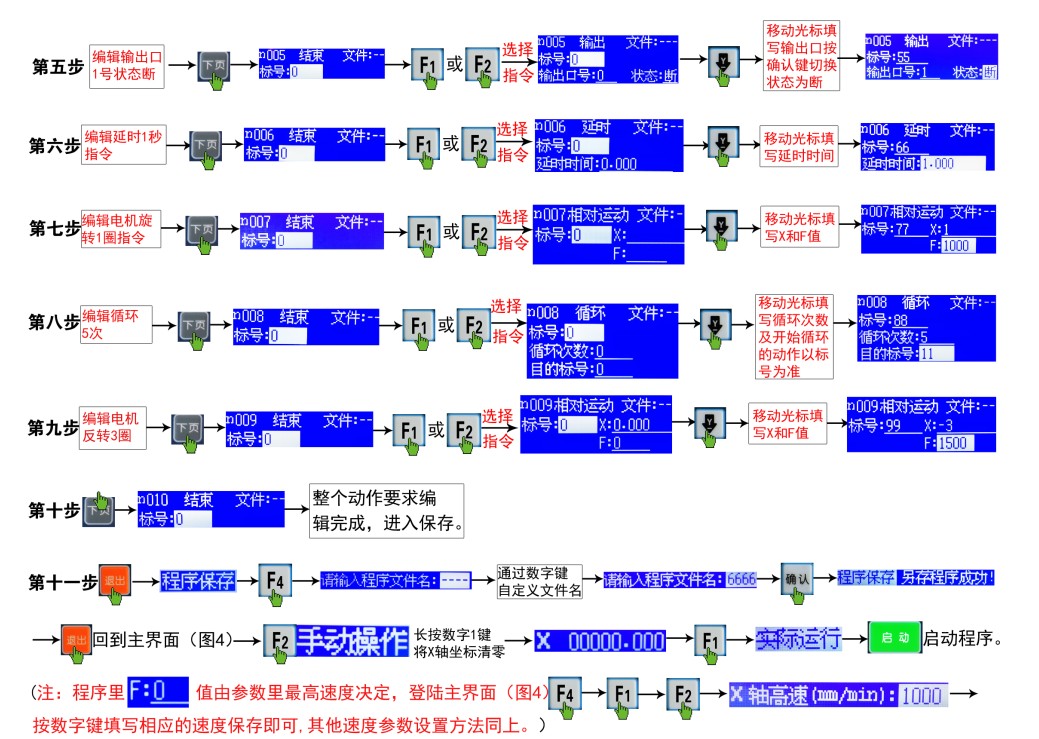

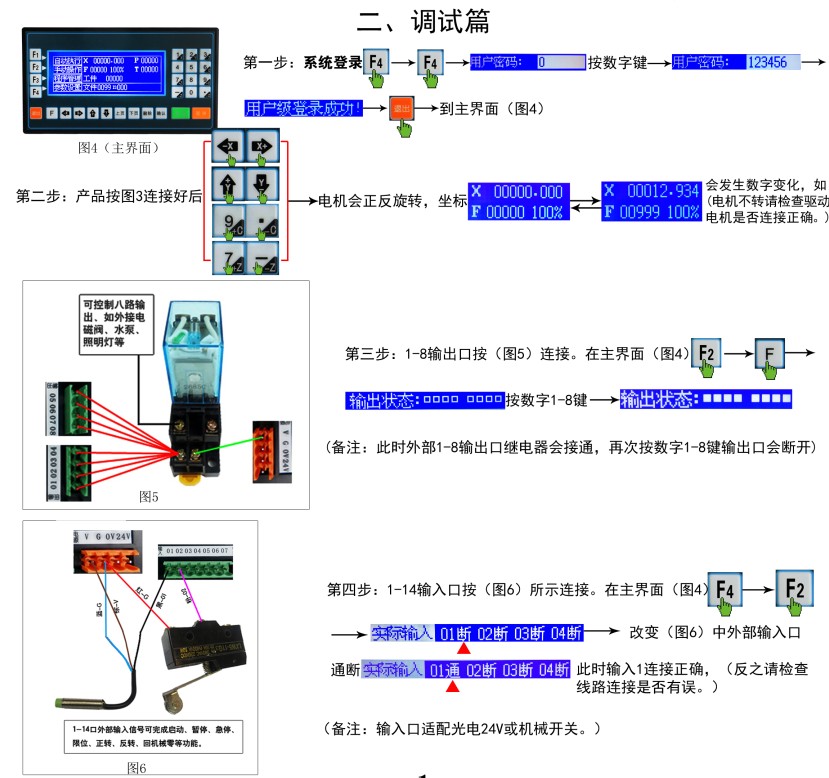

如何使用控制器
