無刷直流電動機由電動機主體和驅動器組成，是一種典型的機電一體化產品。由于無刷直流電動機是以自控式運行的，所以不會象變頻調速下重載啟動的同步電機那樣在轉子上另加啟動繞組，也不會在負載突變時產生振蕩和失步。中小容量的無刷直流電動機的永磁體，現在多采用高磁能積的稀土釹鐵硼（Nd-Fe-B）材料。因此，稀土永磁無刷電動機的體積比同容量三相異步電動機縮小了一個機座號。 無刷電機最鮮明的特點是，轉速越高扭矩越大，轉速越低扭矩越小。電機標出的轉矩通常是電機額定轉速輸出的額定轉矩。 42系列直流無刷電機
型號 | 電壓
V | 額定功率
W
| 額定轉矩
N.M | 額定轉速
rpm | 空載轉速
rpm | 額定電流
A | 空載電流
A
| 級對數 | 42BL50S03-230TR9
| 24
| 30
| 0.095
| 3000
| 5200
| 2.3
| 0.5
| 4
| 42BL60S06-230TR9
| 24 | 60 | 0.19
| 3000
| 5500 | 4.2 | 0.4 | 4 | 42BL80S09-230TR9
| 24
| 90 | 0.28
| 3000
| 5000
| 6.5
| 0.6
| 4 |
42BL50S03-230TR9電機扭矩轉速變化曲線圖
57系列直流無刷電機
型號 | 電壓
V | 額定功率
W
| 額定轉矩
N.M | 額定轉速
rpm | 空載轉速
rpm | 額定電流
A | 空載電流
A
| 級對數 | 57BL55S02-212TF9
| 24
| 22
| 0.175
| 1200
| 2000
| 1.4
| 0.2
| 4
| 57BL55S06-230TF9
| 24 | 60 | 0.18
| 3000
| 4800
| 3.3 | 0.3 | 2 | 57BL75S10-225TF9
| 24
| 100 | 0.38
| 2500
| 3500
| 5.9
| 0.8
| 4 | 57BL75S10-230TF9
| 24
| 100 | 0.32
| 3000
| 4500
| 5.9
| 0.8
| 2 | 57BL95S06-210TF9
| 24 | 60 | 0.6
| 1000
| 2000 | 3.6
| 0.4 | 4 | 57BL95S15-230TF9
| 24
| 150
| 0.5
| 3000
| 4500
| 8.7
| 0.8
| 2
| 57BL95S15-230TF9B
| 24 | 150 | 0.5 | 3000 | 4500 | 8.7 | 0.8 | 2 | 57BL115S18-230TF9
| 24 | 180 | 0.57 | 3000
| 4500
| 10.7 | 1.1 | 2 | 57BL115S21-230TF9
| 24 | 210 | 0.7 | 3000 | 5000 | 13 | 1.3 | 4 | 57BL75S10-336TF9
| 36
| 100 | 0.265 | 3600 | 4600 | 3.8 | 0.4 | 2 | 57BL95S15-336TF9
| 36
| 150
| 0.4
| 3600
| 4700
| 5.7
| 0.5 | 2 | 57BL115S30-3150
| 310
| 300 | 0.57 | 5000 | 6200 | 1.3 | 0.2 | 2 |
57BL75S10-225TF9電機扭矩轉速變化曲線圖
80系列直流無刷電機
型號 | 額定電壓
V | 額定功率
W
| 額定轉矩
N.M | 額定轉速
rpm | 空載轉速
rpm | 額定電流
A | 空載電流
A
| 級對數 | 80BL100S40-430TK9
| 48
| 400
| 1.27
| 3000
| 4000
| 10.8
| 1.2
| 2
| 80BL100S40-445TK9
| 48 | 400 | 0.85
| 4500 | 6000 | 10.8 | 1.1 | 2 | 80BL110S50-430TK9
| 48
| 500 | 1.6
| 3000
| 4000
| 14.8
| 1.5
| 2 | 80BL110S50-445TK9
| 48
| 500 | 1.1 | 4500 | 6000 | 13.8 | 1.3 | 2 | 80BL145S55-445TK0
| 48 | 550 | 1.6 | 4500 | 6000 | 15 | 1.4 | 2 | 80BL145S55-3130TK0
| 310
| 550
| 1.6
| 3000
| 4800
| 2.4
| 0.6
| 2 | 80BL130S75-3130TK9
| 310
| 750
| 2.38
| 3000
| 4000
| 3.2
| 0.4
| 2 | 80BL165S55-3115TK0
| 310
| 550
| 3.5
| 1500
| 2100
| 2.4
| 0.3
| 2 | 80BL180S120-3140TK0
| 310
| 1200
| 3
| 4000 | 5000
| 3.2
| 0.3
| 2 |

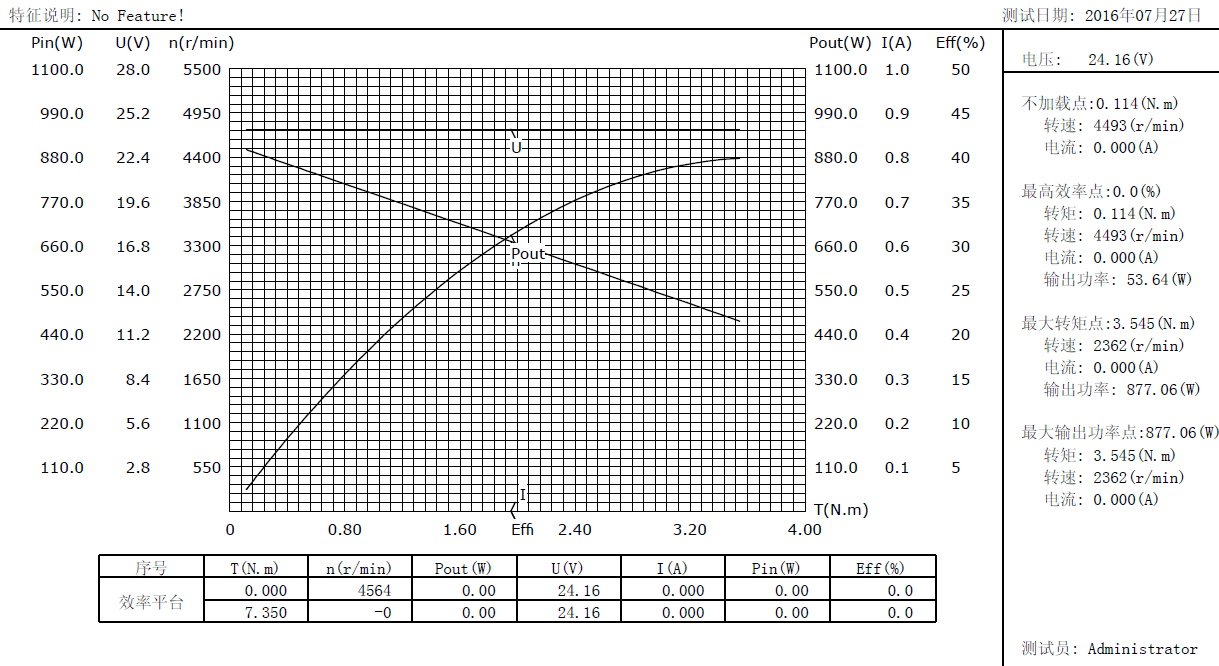

80BL130S75-3130TK9電機扭矩轉速變化曲線圖
從上圖我們可以看出，隨著電機轉速的增高，電機扭矩逐漸增大。通常額定轉速左右電機的效率是****。電機的輸入功率和輸出功率是有差別的，時代超群所標出的功率均為電機的輸出功率。 我公司生產的無刷直流電動機采用高磁能積的稀土釹鐵硼（Nd-Fe-B）材料，電機是以自控式運行的，所以不會象變頻調速下重載啟動的同步電機那樣在轉子上另加啟動繞組，也不會在負載突變時產生振蕩和失步。電子換向來代替傳統的機械換向，性能可靠、永無磨損、故障率低，壽命比有刷電機提高了約6倍，屬靜態電機，空載電流小，電機的體積比同容量三相異步電動機縮小了一個機座號。常用于醫療設備，健身器材，電動車等……配套無刷驅動器高集成度高可靠性，三相全橋PWM斬波方式，閉環穩速，大負載時電機仍保持轉速，低發熱大功率。產品配套齊全價格實惠，質量保證，更有多種產品，減速器可提供配套，及技術支持！
聯系方式：QQ:467102884 電話：13811070445（劉女士）
