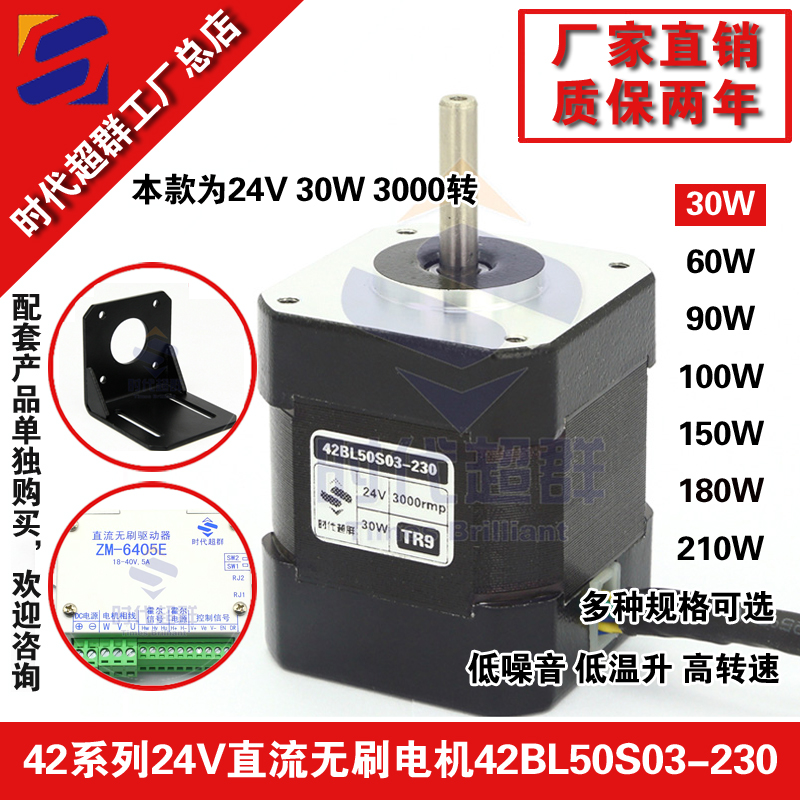

上圖為42直流無刷電機42BL50S03-230TR9，電壓24V，功率30W，轉速3000轉，極對數為4對級，額定電流2.3A,電機采用高磁能積的稀土釹鐵硼（Nd-Fe-B）材料，性能可靠、磨損小、故障率低，壽命比有刷電機提高了約6倍。
電機特點：
1、適應性強，維修與保養簡單； 2、消除了多級減速耗，綜合節電率可達20%~60%； 3、震動小，運轉平滑，壽命長； 4、啟動轉矩大，啟動電流小；
型號 | 電壓
V | 額定功率
W
| 額定轉矩
N.M | 額定轉速
rpm | 空載轉速
rpm | 額定電流
A | 空載電流
A
| 級對數 | 42BL50S03-230TR9
| 24
| 30
| 0.095
| 3000
| 5200
| 2.3
| 0.5
| 4
| 42BL60S06-230TR9
| 24 | 60 | 0.19
| 3000
| 5500 | 4.2 | 0.4 | 4 | 42BL80S09-230TR9
| 24
| 90 | 0.28
| 3000
| 5000
| 6.5
| 0.6
| 4 |
上圖為42系列產品參數表，如果給不同參數的無刷電機選擇驅動器呢，時代超群提供電機驅動配套服務。為你選擇合適的驅動器。 第一，選擇正確的電壓，根據電機的額定電壓來選擇驅動器電壓參數，比如24V電機，驅動器供電要選24V。
第二，我們來選擇驅動器的峰值電流，選擇峰值電流的方法是已經電機的額定輸入電流Ir(A),則峰值電流Ip(A)>=2*Ir,否則驅動器使用過程中輸出電流沒有一定的工程余量,如果已知電機的額定輸出功率(或****輸出功率)Pr(W)和驅動電壓Vr(V)，則峰值電流Ip(A)≧ 2*Pr/Vr. 比如42BL50S03-230TR9,功率為30W 電壓為24V，那么輸入電流為30W/24v=1.25A 那么峰值電流為1.25*2=2.5A，那么驅動器的電流必須大于2.5A，是比較和合適的，同理60W的峰值電流大概是5A，90W的無刷電機峰值電流為7.5A左右，所以60W和30W的我們選配的驅動為ZM-6405E,****電流可支持5A，就可以了，
ZM-6405E是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 同理90W的無刷電機峰值電流為7.5A左右，那么90W的我們就要選擇ZM-6508,****電流支持8A的驅動器，比較合適。
配套驅動器ZM-6508是時代超群基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 ZM-6508驅動器采用輸出限流方式，有效避免因啟動或負載加大時電流過大導致工作異常。實際使用時請根據電機參數設置輸出限流值。 兩款驅動器的產品特點： ·高集成度高可靠性無刷直流(BLDC)電機控制器 ·三相全橋，PWM斬波方式 ·閉環穩速，大負載時電機仍能保持轉速 ·純硬件設計，高速度，高抗干擾能力 ·周波限電流方式，保護更加精確快速 ·低發熱，大功率 ·欠電壓(≤13V)、過熱(＞150℃)自動保護 ·堵轉6秒自動保護 ·霍爾錯誤保護 ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·具有緩啟動功能，避免電流過沖，有效保護電機 另外還推薦大家一款10A的可以485通信的驅動器/控制器
ZM-6610M驅動器使用****的電機電流精確檢測技術、有感無刷電機自測速、有感無刷電機轉動位置檢測、再生電流恒電流制動(或稱剎車)技術和強大的PID 調節技術可****地控制電機平穩正反轉、換向及制動，輸出電流實時調控防止過流，精準控制電機轉速和轉動位置，電機響應時間短且反沖力小。
ZM-6610M是一款功能強大的直流無刷驅動器，速度/位置閉環控制，1-10A電流可調節9V-60V寬范圍電壓輸入，此款也有30A大電流ZM-6630M，驅動本身還帶有特殊功能，電機自學習功能，電機相線和霍爾信號線可以隨便接，行程自學習功能，外接限位開關，可在一定距離里來回往復運行！還可以485上位機控制。
