ZM-6615 是我公司基于****BiCD 工藝集成電路開發的高性能直流無刷控制器( 驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。
主要功能特點有：
·高集成度高可靠性無刷直流(BLDC) 電機控制器 ·三相全橋，PWM 斬波方式 ·閉環穩速，大負載時電機仍能保持轉速 ·純硬件設計，高速度，高抗干擾能力 ·周波限電流方式，保護更加精確快速 ·低發熱，大功率 ·欠電壓( ≤ 18V)、過熱( ＞ 150℃ ) 自動保護 ·堵轉保護時間2-15 秒可調 ·霍爾錯誤保護 ·輸出限流線性可調：1-15A ·支持內置電位器、外接電位器、模擬電壓和PWM 調速 ·帶有使能功能 ·帶有速度反饋信號輸出 ·帶有EABS 電子快速制動功能 ·具有緩啟動功能，避免電流過沖，有效保護電機

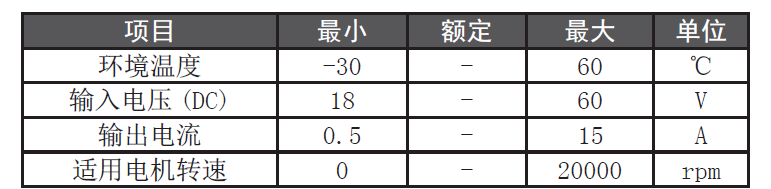

工作條件：

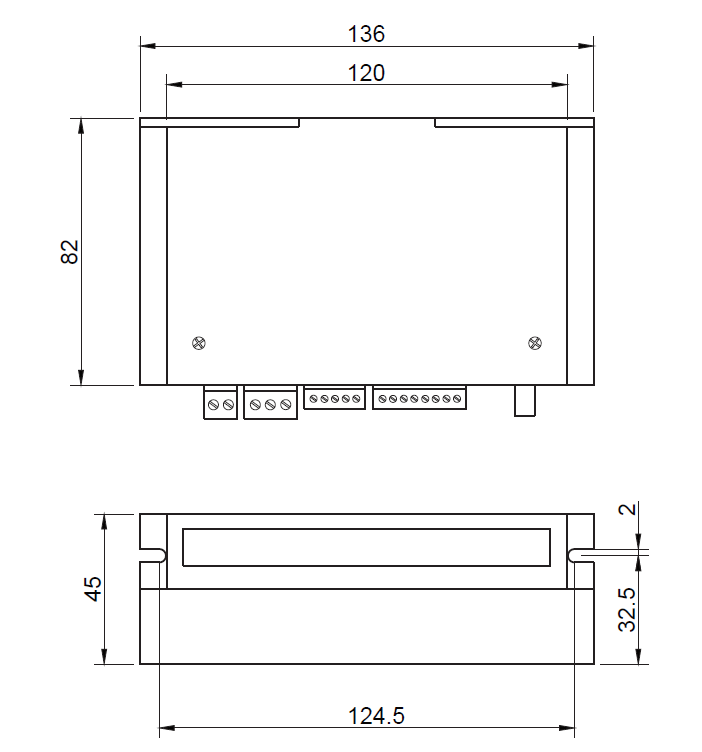

外形尺寸:
常見問題解答:
·本產品屬于專業電器設備，應由專業技術人員進行安裝、調試、操作和維護。不正確的使用將導致觸電、火災、爆炸等危險 ·本產品為直流電源供電，請確認電源正負極正確后通電 ·無刷電機的相線和霍爾線必須與驅動器完全接對※ 才能通電，否則可能因電流過大導致驅動器燒毀 ·請勿帶電插拔連接線纜，且通電中不允許有線纜短路，否則將導致產品損壞 ·電機運行中如需改變方向，必須先減速致電機停止后，再換方向 ·驅動器非密封，請勿在內部混入鏍絲、金屬屑等導電性異物或腐蝕性異物，儲存和使用時請注意防潮防塵 ·驅動器為功率設備，盡量保持工作環境的散熱通風 ※ 電機的相線和霍爾共8 條線都有明確定義，必須與驅動器一一對應完全匹配；在電機線定義不確定的前提下，僅采用簡單的顏色對應接法是錯誤的。
1. 問：初次使用該控制器，如何能盡快上手？ 答：正確接好電源線、電機相線、霍爾線后，保證電機空載且其它接口懸空，使用內部調速，緩慢加速。電機正確轉動后，再依次測試使能、方向、外接調速等功能。如對本產品不熟，初次使用應做好測試后，再安裝到實際場合使用。 2. 問：電源接反有何影響？ 答：會立即燒毀驅動器。 3. 問：上位控制信號電壓****是多少V ？ 答：調速信號****電壓為5+0.2V，使能和方向控制接口****電壓為24+2V，超過此電壓會導致驅動器燒毀。 4. 問：驅動器長時間工作后外殼比較熱，正常嗎？ 答：正常，在常溫下，長時間工作外殼達到90 度不會對性能有影響。 5. 問：電源指示燈亮，但電機不轉且抖動，是什么原因？ 答：可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重新通電測試。 6. 問：用此控制器，能否將我的電機轉速調到6000 ？ 答：無刷電機的****轉速是電機本身的參數，控制器能將電機控制在0 至****速。 7. 問：我手上已經有電機，購買此驅動器后如何接線 答：必須先確定手上電機的相線和霍爾線定義后才能接線，如不確定，需向電機廠家詢問。不正確的接線會導致驅動器損壞。 8. 問：想在此驅動器上加些功能或做新產品開發，是否可以？ 答：可以，請聯系我公司。

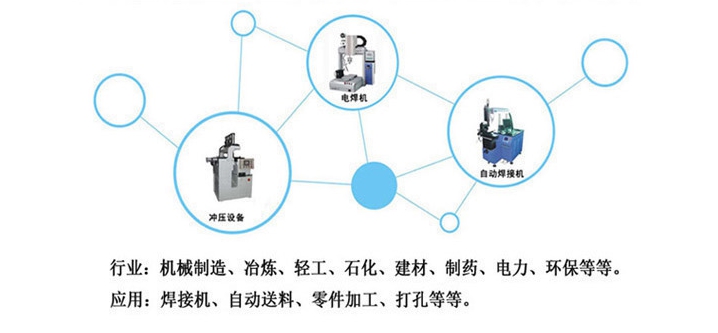

·應用領域
