技術指標 · 控制軸數：單軸； · 指令特點：任意可編程（可實現各種復雜運行：定位控制 和非定位控制）； · ****輸出頻率：40KHz( 特別適合控制細分驅動器 )； · 輸出頻率分辨率：1Hz； · 編程條數：99 條； · 輸入點：6 個（光電隔離）； · 輸出點：3 個（光電隔離）； · 一次連續位移范圍：—7999999~7999999； · 工作狀態：自動運行狀態，手動運行狀態，程序編輯狀態， 參數設定狀態； · 升降速曲線：2 條（****化）； · 顯示功能位數：8 位數碼管顯示、手動 / 自動狀態顯示、 運行/停止狀態顯示、步數/計數值/程序顯示、編輯程序， 參數顯示、輸入 / 輸出狀態顯示、CP 脈沖和方向顯示； · 自動運行功能：可編輯，通過面板按鍵和加在端子的電平 可控制自動運行的啟動和停止； · 手動運行功能：可調整位置（手動的點動速度和點動步數 可設定）； · 參數設定功能：可設定起跳頻率、升降速曲線、反向間隙、 手動長度、手動速度、中斷跳轉行號和回零速度；

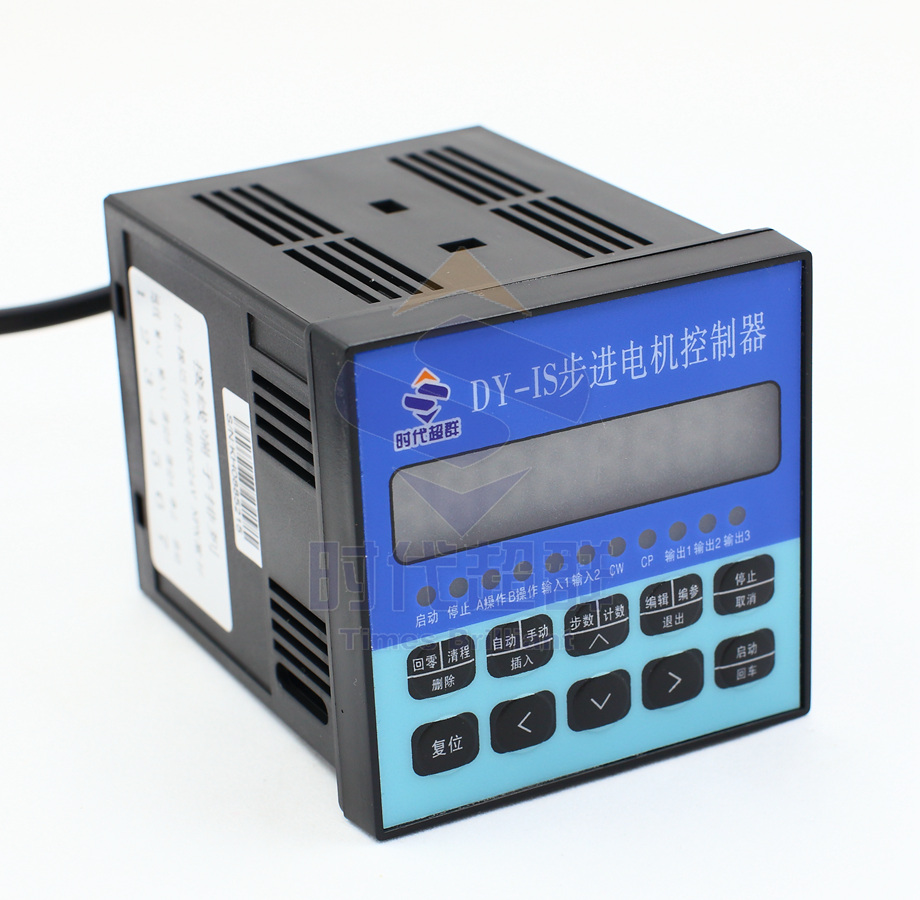

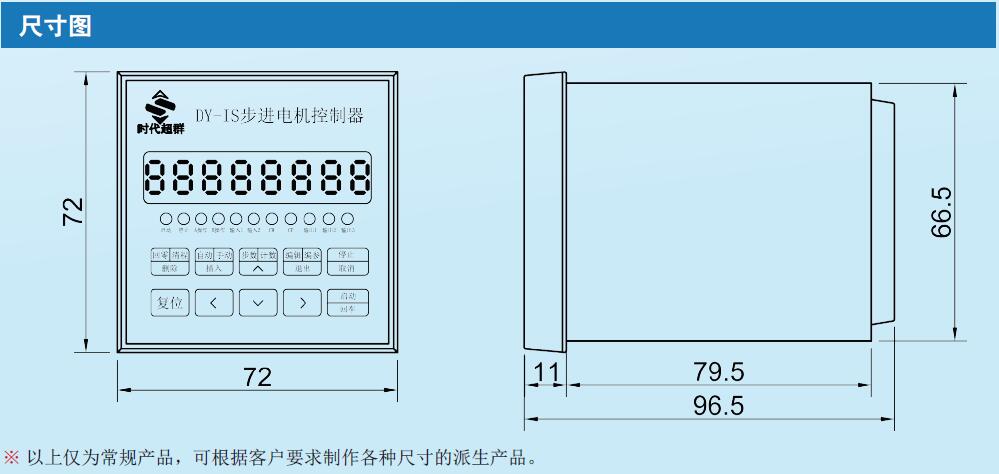

控制器尺寸圖
本控制器采用嵌入儀表外殼，體積小重量輕（500g）， 前面板為 71mm×71mm 的方形，長度為 120MM，具體尺寸見下圖

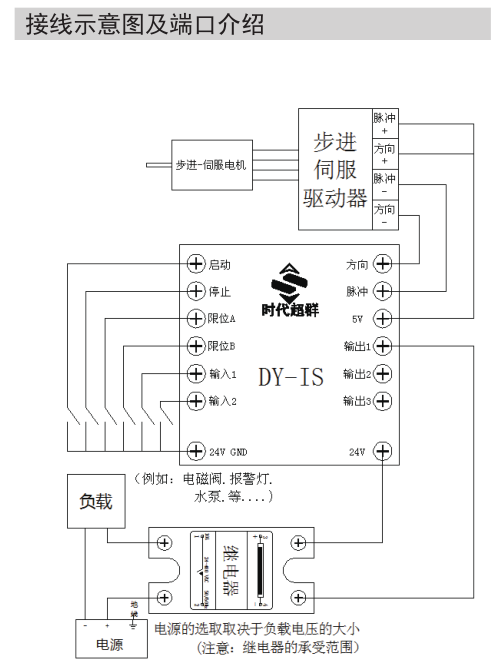

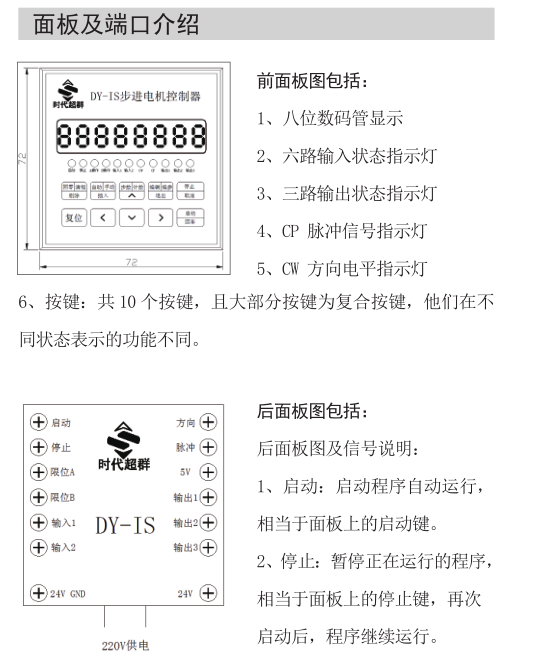

接線端口詳情

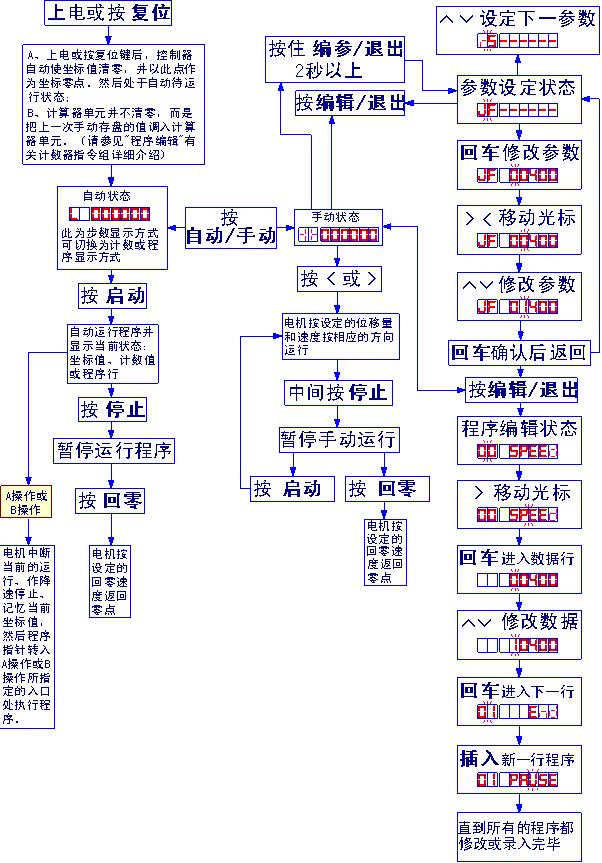

控制器操作流程
編程實例講解
DY-IS——更先進的自動制袋機控制器 系統配置：DY-IS 控制器二相步進電機 130BYG250A、驅動 器、可選配 AC220A 隔離變壓器。壓輪周長 200MM。操作面板除 了 DY-IS 以外，還配有：1、有效 / 無效按鍵（為自鎖按鍵）： 當此鍵按下后才能啟動。 電機運行；在此鍵抬起狀態，即使有光電開關信號，電機 也不動作。2、印刷 / 定長選擇按鍵（為自鎖按鍵）：按下為印 刷方式；抬起為定長方式。 運行要求：我們以袋長 500MM 為例，在定長方式下，每啟 動一次，高速運行 500MM。在印刷方式下，每啟動一次，先高 速運行480MM，再改為低速運行去尋找色標，找到色標立即停車。 如果運行了 510MM，仍未找到色標，則認為是故障運行，馬上 停車報警（短聲 100 次）。另外要求切紙 5 萬張，則長聲報警 10 次。這時計數器需清零重新開始。在控制按鍵中，有計數器 清零按鍵 [ ∨ ] 和計數器存儲鍵 [ ＞ ]，可隨時使用。 設計分析：以二相電機為例，使驅動器工作在20 細分狀態， 這時的步距角為0。09 度，脈沖當量為：每毫米20 個CP 脈沖。 參數設定：（進入參數設定狀態） JF=1000，RS=H，CC=0，HL=10，HF=1000，BF=1000， NA=12，NB=00 上述參數可以根據具體的制袋機有所調整。 說明：我們提供的程序可能和您的要求有些出入，但我們 會免費幫您設計您滿意的程序和硬件配置！ 程序清單：（控制器上電后，使其顯示方式為計數方式）
