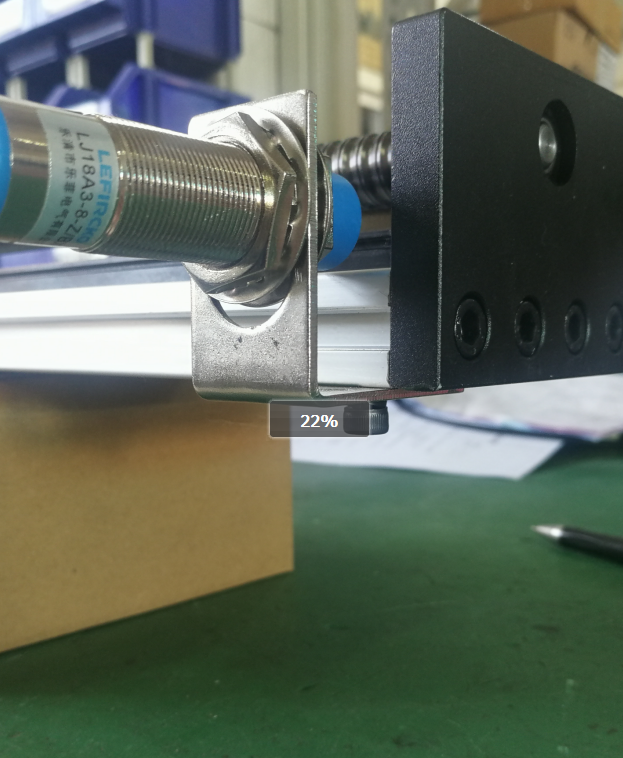

上圖為客戶訂購的一套設備，主要是讓一根有效1300的導軌，以讓電機以一分鐘100轉的速度帶動導軌做往復運動，根據客戶的要求，我們為客戶選擇了一套步進控制系統，包括一根HBX系列雙線導軌，一個2.8NM的步進電機，一款數字式驅動器和一款可外接限位功能的可編程控制器，限位采用的是8MM檢測接近開關。
接近開關的作用，是當滑塊靠近接近開關檢測距離內，給控制器一個信號來做反方向運動。所以，控制器需要外接限位功能的控制器，而且必須是可編程的，因為客戶要設定移動的速度。
限位如何接？ 直流三線接近開關的三根線分別是：棕色線---24V(電源正極) 藍色線---com-(電源負極) 黑色線---限位A/B（輸出信號） 都接好線以后，對控制器進行如下編程： https://pan.baidu.com/s/1zfSlfC87GdqS-_L3Dhaklg?fid=74518668222357&qq-pf-to=pcqq.c2c&errno=0&errmsg=Auth%20Login%20Sucess&&bduss=&ssnerror=0&traceid=
程序清單： 00 SPEED 70000(根據客戶情況設定) 01 G_LEN 7000000（位置盡量設置****）
02 JUMP 01 03 G_LEN -7000000（走反轉****位移） 04 JUMP 03 05 END
參數設定 NA 01 (限位A有效時，跳轉到程序01) NB 03 (限位B有效時，跳轉到程序03)
