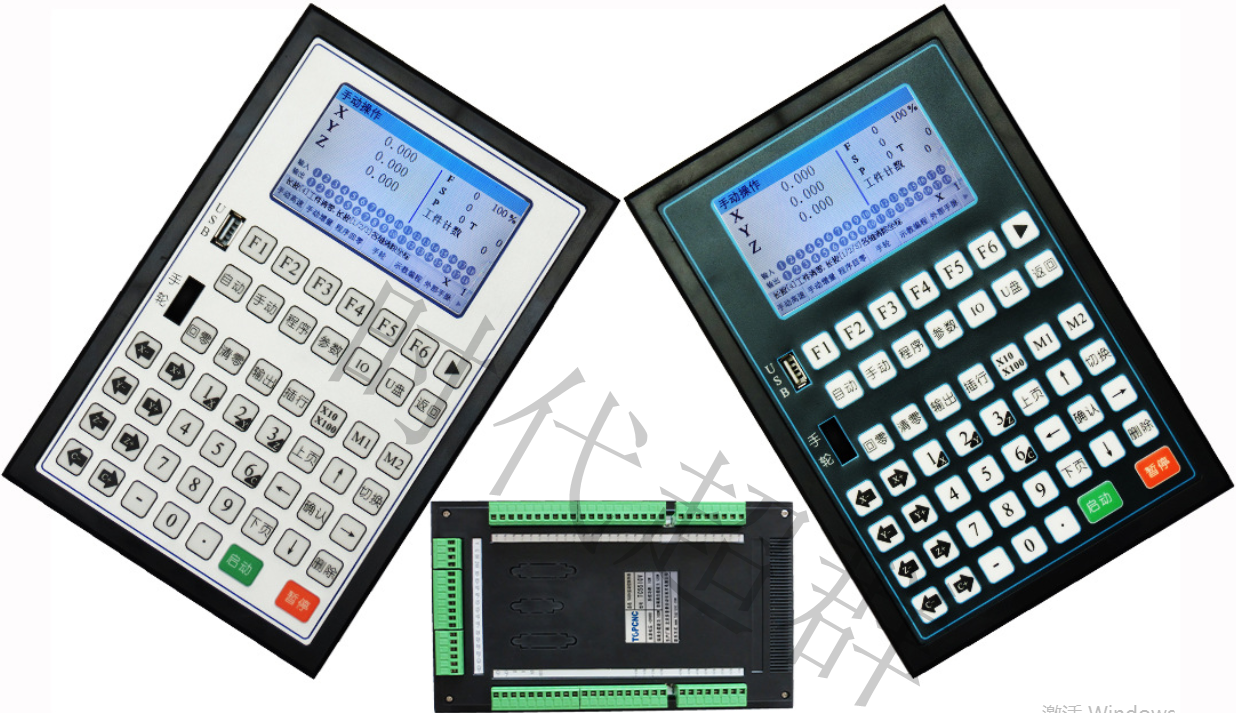

????? 微數控產品，是本公司根據市場需求，融合現有產品特點，推出的第二代微數控產品，全新的殼 體結構設計，方便用戶接線。1 路面板手輪，1 路外部標準手脈 MPG 接口，中英文填表式編程，支持 U 盤導入程序、參數和開機圖片，支持 U 盤導入組態功能。配備彩色液晶顯示器，分辨率 480*272，工作 電壓與控制電壓采用隔離方式，電源采用防反接保護，輕觸式操作鍵盤。本控制器性能可靠穩定，脈 沖頻率****可達 400K，4 個進給軸，一個模擬軸，2ms 高速插補，聯動與非聯動指令同時存在，極大的 提高了零件的加工速度，精度和表面質量。 作為多普康自動化第二代微數控產品，在系統穩定性方面大大提高，脈沖頻率的提高，使控制系統 ****加工速度大大提高。可廣泛作為雕刻機、電焊機、數控機床、切割機、激光照排、繪圖儀、貼標 機、包裝機械等控制系統。 □ X、Y、Z、C 四軸控制 □ 2ms 插補周期 □ 單軸直線插補輸出脈沖頻率：400K □ 圓弧插補輸出脈沖頻率：300K □ 四軸直線插補輸出脈沖頻率：350K □ 非聯動四軸輸出脈沖頻率：100K □ 支持中文、英文顯示，由參數選擇 □ 參數選項新增解釋說明，簡單明了 □ 28 點通用輸入/12 點通用輸出( 高配版為 37 點通用輸入 /22 點通用輸出 ) □ 具有掉電記憶功能 □ 支持時間鎖機功能 □ 具有軟限位選擇 3 □ 具備 USB 接口，支持 U 盤導入程序、參數和開機圖片。 □ 支持用戶自定義修改界面，支持 U 盤導入組態功能。 □ 帶有 1 路面板手輪。 □ 帶有 1 路外部標準手脈 MPG 接口（ 低配版不具備此功能 ） □ 帶有 1 路 0-10V 主軸調速模擬量輸出接口（ 低配版不具備此功能 ） □ 支持開機回機械零點功能 □ 支持開機回機械零順序選擇 □ 使用連續速度指令模式，兩個運動速度指令間，沒有速度突升突降 □ 非聯動指令（單個軸運動不受其它軸影響），與聯動指令配合使用，加工更方便 2.1 技術規格 □ 控制軸數 控制軸數：1~4 軸（X、Y、Z、C） 聯動軸數：X、Y、Z、C 軸可做直線插補，X、Y 軸可做圓弧插補 非聯動軸數：1~4 軸（X、Y、Z、C） 主軸：S □ 進給軸功能 最小數據單位：0.001（單位：s、mm、圈數、度數等） ****數據尺寸: ±99999.999 單軸快速移動速度：當脈沖當量為 0.001mm，**** 24m/min 四軸快速移動速度：當脈沖當量為 0.001mm，**** 21m/min 圓弧運動移動速度：當脈沖當量為 0.001mm，**** 18m/min 速度倍率：10%~200%可調，短按“上頁”“下頁”鍵倍率增量為 1%，長按“上頁”“下頁”倍 率增量為 10% 插補方式：直線插補、圓弧插補 □ 加減速功能 加減速的起始速度、終止速度和加減速時間由參數設定 □ 精度補償 反向間隙補償 □ 顯示界面 4.3 寸彩色液晶屏，分辨率 480*272 中文、英文兩種語言顯示 □ 操作管理 自動：自動執行、單步執行、終止程序 手動：電機正反轉、回程序零、面板手輪、示教編程、外部手脈、回機械零 程序：程序新建、編輯、刪除、讀入、修改 參數：控制參數、速度參數、恢復廠值、用戶、組態、廠商登錄、修改密碼、版本信息 4 IO:外部啟動、外部暫停、報警、急停、正負限位、輸出、系統自檢等 U 盤：U 盤導入程序、參數、開機圖片和組態功能 □ 程序編輯 程序容量：****程序行 999 行，最多程序文件數 20 個 編輯功能：程序編輯、修改、刪除 □ U 盤功能 U 盤導入程序、參數、開機圖片和組態功能 □ 掉電記憶功能 斷電再次上電，運行的坐標及工件數保持，不清零 □ 安全功能 報警輸入、急停輸入 硬件行程的正負限位 軟件行程的正負限位
