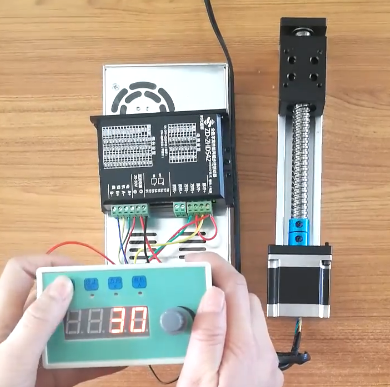

上圖為時代超群CS10-3脈沖發生器可以控制步進電機，伺服電機,電機轉速0-1000轉每分鐘,方波，無極可調。外接啟停、方向可以實現外部控制,具有調速、定長功能。
此控制器有一個最常用的限位功能，常用于導軌控制，來控制電機帶動絲桿做往復運行。此款控制器實現碰到限位開關就反轉的功能，也可以實現碰到限位開關就停止的功能。
如果設置為碰到限位就反轉的話設置如下：
如何設置為碰到限位就停止：  現款的控制器有模式5，含義是速度控制，遇限位時停止。大大方便了客戶控制 客戶通常使用的限位開關有兩用，一種是兩根線的接觸樣式限位開關，另外一種是感應式限位開關，通常為三根線
基礎接線方式：

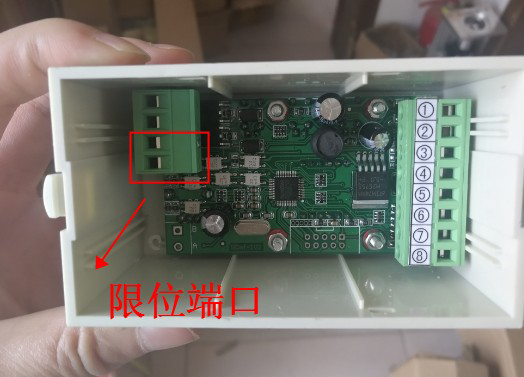

帶限位款還會X1X2兩個限位接口
下面介紹一下三根線的感應式限位如何接

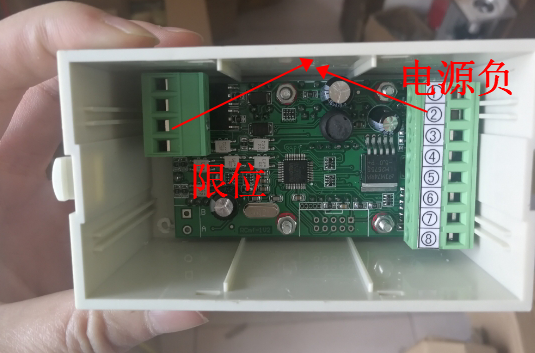

三根線的接線接法： 粽色的是接電源的正極(1號端子)，藍色的是接電源的負極（2號端子），黑色的是接載（信負號輸出）（X1限位或X2限位）。

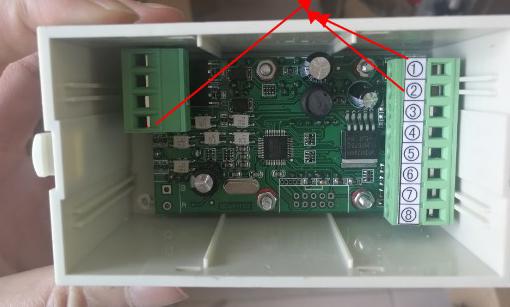

XI限位，接這三個口
X2限位接這三個口
如果客戶的是機械樣式的限位，兩根線的話，那么按照如下接
同理另外一個限位也就會接了。 具體操作設置
