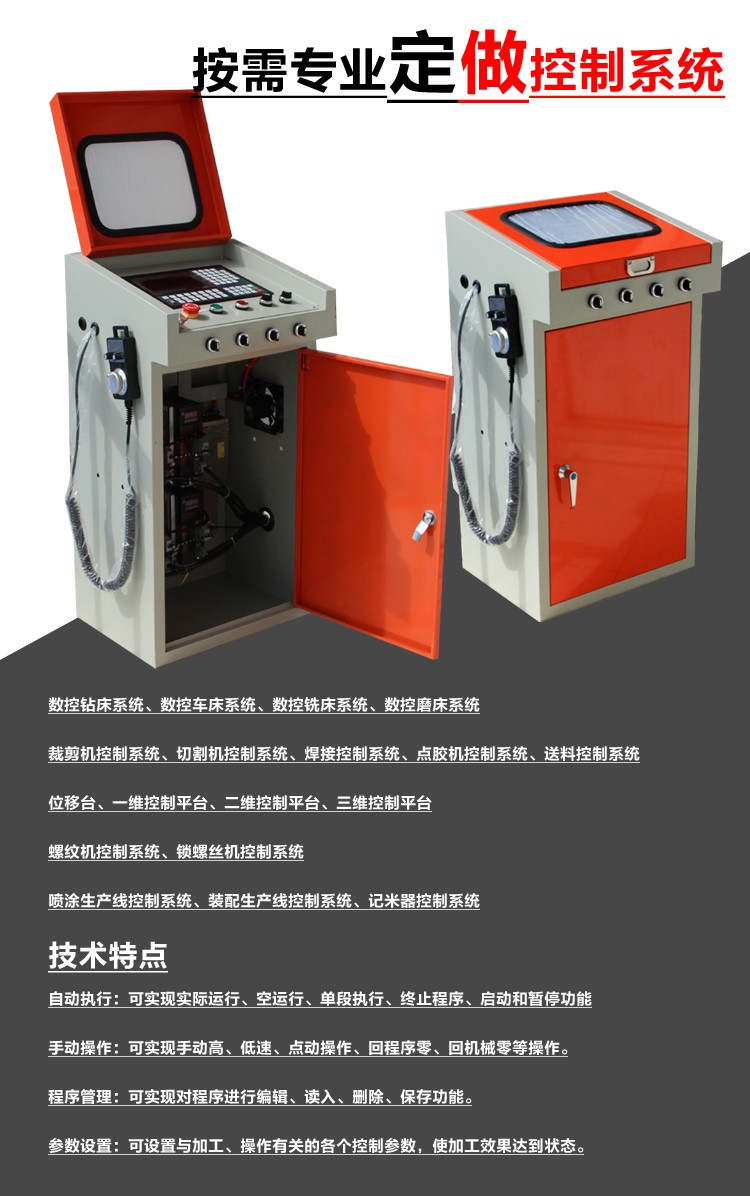

適用產品類型 數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統 裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統 位移臺、一維控制平臺、二維控制平臺、三維控制平臺 螺紋機控制系統、鎖螺絲機控制系統 噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統
技術特點 自動執行：可實現實際運行、空運行、單段執行、終止程序、啟動和暫停功能 手動操作：可實現手動高、低速、點動操作、回程序零、回機械零等操作。 程序管理：可實現對程序進行編輯、讀入、刪除、保存功能。 參數設置：可設置與加工、操作有關的各個控制參數，使加工效果達到狀態。

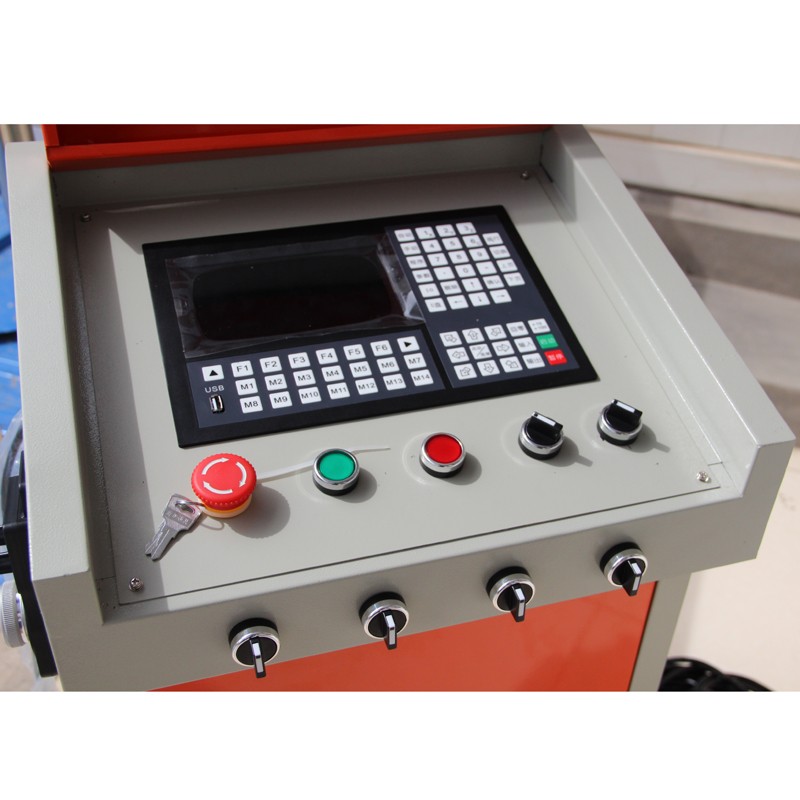

2.1 主要功能 自動：自動運行、空運行、單步運行 手動：電機正反轉、回程序零、回機械零、輸出控制 程序：程序的編輯，讀入、刪除、保存 參數：系統參數、系統自檢、IO 設置、用戶及廠商密碼管理等 外部手動：控制電機正反轉，啟動、暫停、報警、急停等 指令豐富：20 條控制指令 USB：可以直接用 USB 線對系統進行供電，方便開機畫面及程序的傳輸，學習與操作 隔離 IO 口：帶有與系統隔離的輸入輸出口，輸出口能力可到 1A 背面直接出端子接口：減少轉接板，背面端子可以直接接線，清晰方便并且節省成本 2.2 系統組成 控制系統主要由以下幾部分組成： z 高性能、高速度 32 位 z 液晶顯示器（分辨率：192×64） z 專用運動控制芯片（信號輸出為：5V 脈沖+方向） z 輸入/輸出（14 路光電隔離 24V 輸入，8 路光電隔離 24V 輸出，單通道額定 500mA） z 程序行 480 行 z 觸點按鍵陣列（28 鍵） 2.3 技術指標 z 小數據單位：0.001mm z 數據尺寸：±99999.999mm z 快速運動限速：9000mm/min（當脈沖當量為 0.001mm 時） z 加工速度限速：9000mm/min（當脈沖當量為 0.001mm 時） z 脈沖輸出頻率：150KHz z 控制軸數：1-4 軸（X,Y,Z,C） z 聯動軸數：X,Y,Z,C 軸可做直線插補，X,Y 可做圓弧插補 z 電子齒輪：分子:1-99999,分母：1-99999 z 系統主要功能：自動、手動、程序、參數、自檢、設置等 2.4 外觀及面板 z 外形尺寸：長×寬×厚 172×94×48mm z 嵌入口尺寸：長×寬 162×84mm，前面板厚 4mm
