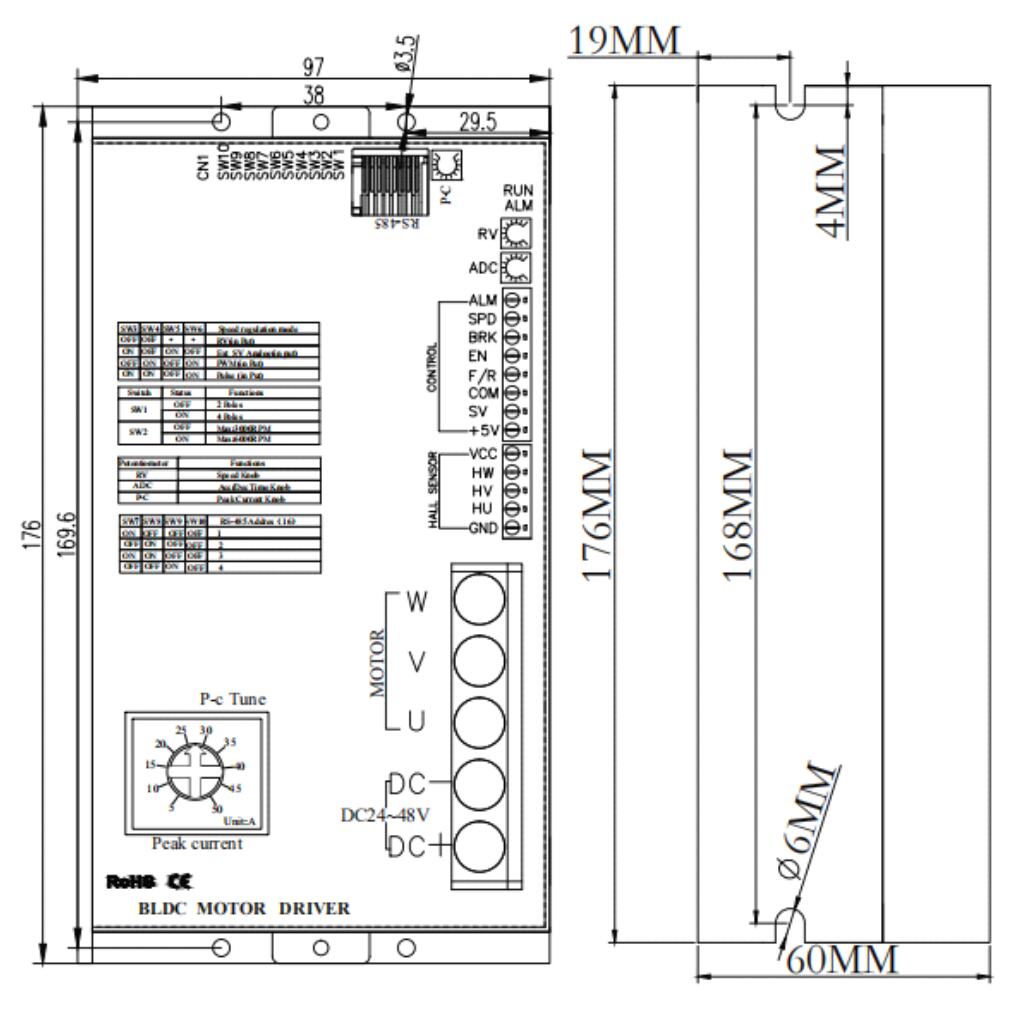

產品介紹 Ø 采用ARM高速芯片控制。 Ø 可應用于上位機（PLC或單片機等）PWM，頻率，或模擬量調速。 Ø 可采用手動調速方式（自帶電位器，也可外接電位器手動調速）。 Ø 過流、過壓、 欠壓、 堵轉、 霍爾信號非法、溫度保護 Ø 速度信號輸出。 Ø 優化控制性能，調試簡單方便。 Ø 異常信號報警輸出。 Ø 高速力矩輸出平穩，轉速穩定。 一．驅動器安裝尺寸
數字控制信號端口 名稱 | 說明 | DC+/DC- | 直流電壓輸入端 （DC24V~DC48V） | U,V,W | 電機相線 | Hu,Hv,Hw | 霍爾信號線 | VCC | 霍爾電源+ | GND | 霍爾電源- | SV | 外接調速。使用內部調速時懸空。 | COM | 公共端口 （低電平） | F/R | 方向，懸空或高電平時為正轉，低電平反轉 (和COM短接） | EN | 控制信號使能端 高電平停止，低電平運行(和COM短接） | BRK | 剎車，高電平停止，低電平運行(和COM短接） | SPEED | 速度信號輸出端 | ALARM | 速度信號輸出端 |
通過PC電位器設定峰值輸出電流，當負載突然變大的場合，輸出電流將限定于設定值，降低電機轉速，保護電機不被破壞。設定范圍為4-50A。 RV旋鈕是調速電位器，接好電機通電后旋轉RV可以進行調整速度。 SW1撥碼是電機磁極設定端口 。 SW2撥碼是電機****速的限定設置。 SW7=1 SW8=2 SW9=4 SW10=8 為485地址選擇位 ，遵循8421碼進行設定地址位 例如：SW7和SW9為ON時，該驅動器的地址碼為5

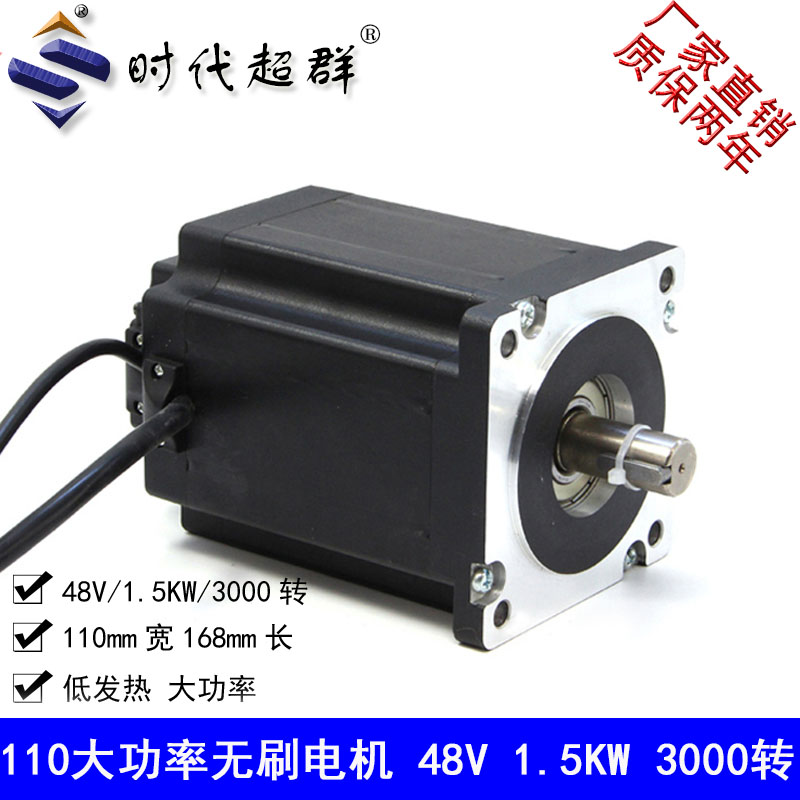

可配套1.5kw無刷電機，運行穩定可靠；
