今天給大家講的內容是86步進電機配套DKC-1A單軸步進脈沖控制器進行點位器調速。

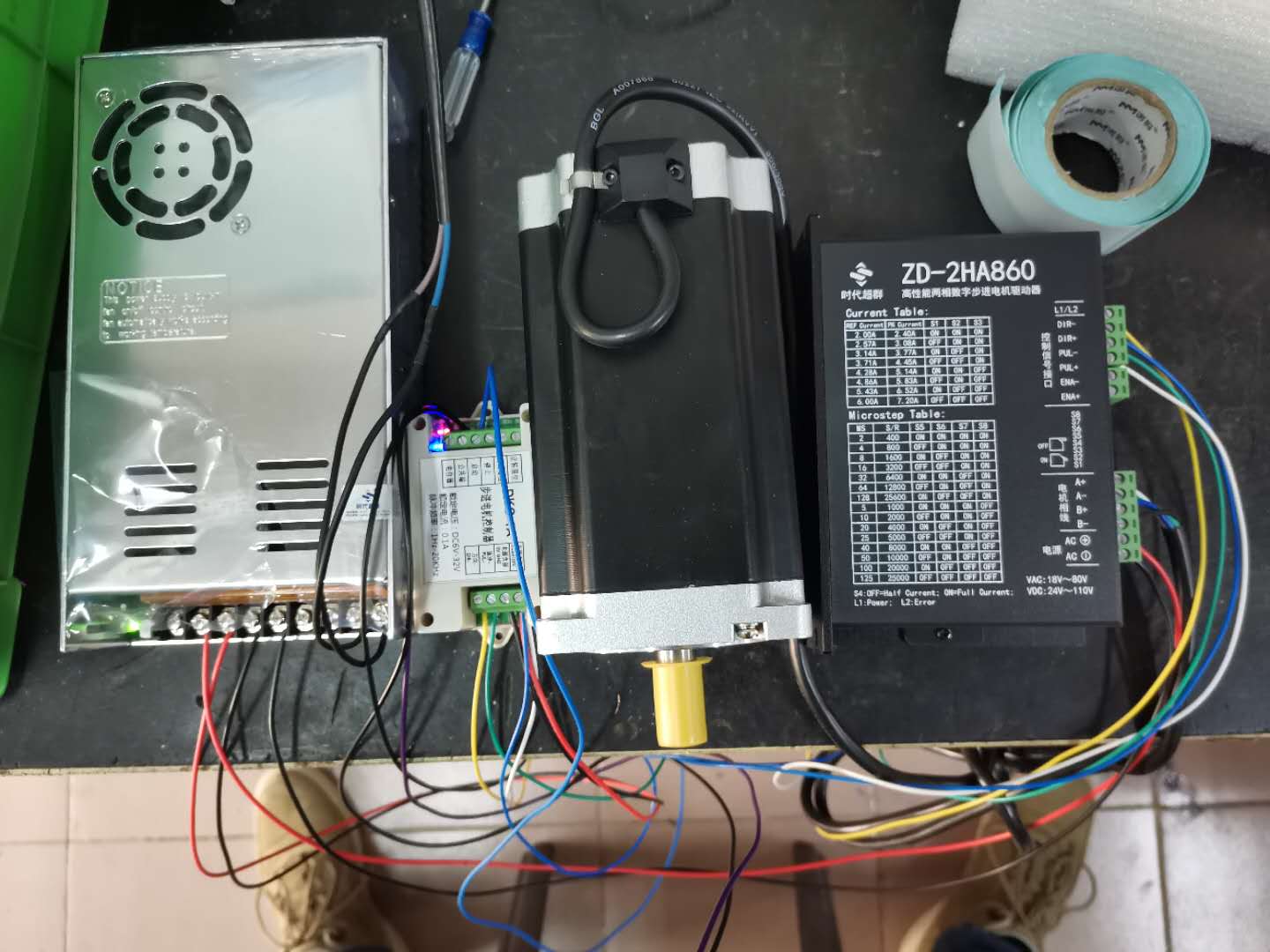

首先介紹一下圖片中配套設配的內容，電源選的是400w-24v的直流電源，因為DKC-1A控制器的供電電壓是24V，ZD-2HA860兩相低壓步進驅動器的供電電壓在24V-110V之間。
下面我們來介紹一下這款DKC-1A單軸步進脈沖控制器，輸入電壓5V-32V，功能支持自動往返模式、單次往返模式、單次觸發模式、和點動模式。參數的設置需要打開控制器外殼調節控制板是哪個的SW1和ASW2兩個撥碼來實現以上功能，簡單介紹一下單次往返模式的意思，就是設置SW1為OFF,SW2也是OFF狀態，設備上電后，外部觸發啟動運行，設備運行到A點正傳限位后，自動反轉運行到B點反轉限位后，又正傳運行到A點，如此往返運行。知道觸發停止電機停止運行。圖片中客戶要求外接電位器調速，這個很簡單只要接兩根線就可以，一根接控制器公共端也就是0V，一根接控制器上的電位器端口也就是調速信號，驅動器脈沖方向信號四根線，脈沖正和方向正要并在一起加到控制器24V正極，其他兩根脈沖負方向負對應接到控制器的脈沖負方向負。 接下來介紹一下這款驅動器ZD-2HA860兩相低壓步進電機驅動器，16檔細分可調，****輸出電流7.2A，8檔電流可調，供電電壓24-110V，要想電機發揮****扭力還是推薦客戶用200W-60V的交流轉交流變壓器，驅動器具有過流、過壓、過流保護功能，抗高頻干擾能力強。 最后給大家介紹這款電機86步進155MM機身，扭矩12NM,4A電流，工作電壓24V-80V，步距角1.8°軸徑14mm，鍵槽5mm，此款電機為86步進里扭矩****的一款電機。 時代超群為你提供專業的配套服務，各種步進、伺服、無刷電機、驅動器、減速機、絲杠同步帶、控制器、配電柜組裝、現代化機械臂機器人等。 聯系人：時代超群沙工 電話 ；15810841830 淘寶店鋪：時代超群驅控直銷店
|
