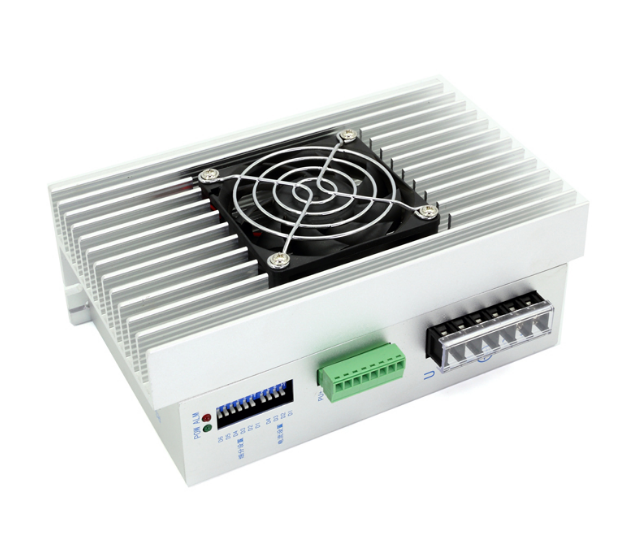

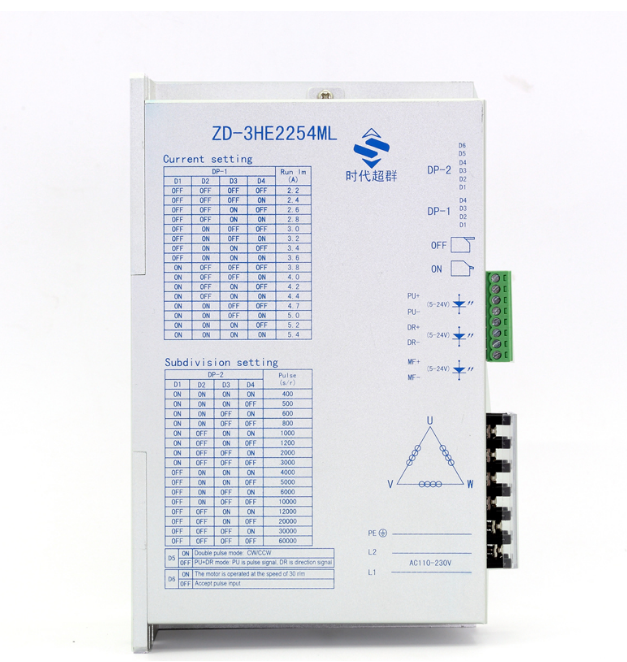

ZD-3HE2254MH 是基于 DSP 控制的三相步進電機驅動器。它 是將先進的 DSP 控制芯片和獨特的控制電路結合一起所構成的新 一代全數字步進電機驅動器。驅動電壓為 AC90-240V,適配電流 在 5.0A 以下、外徑 57-110mm 的各種型號的兩相混合式步進電機。 該驅動器內部采用類似伺服控制原理的電路,此電路可以使電機 運行平穩,幾乎沒有動和噪音。定位精度****可達 40000 脈沖 / 轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包 裝機械等分辨率較高的大、中型數控設備上。  該驅動器擁有高性能、低價格, 并設有 16 檔等角度恒力矩細分,****分辨率 40000 脈沖 / 轉 ,****反應頻率可達 150Kpps ,步進脈沖停止超過 100ms,線圈電流自動減到設定電流的一半,光電隔離信號輸入 / 輸出 。驅動電流 0.5A/ 相到 5.0A/ 相分 16 檔可調 ,單電源輸入,電壓范圍:AC90-240V 。還具備過溫 75℃報警(3 次閃爍),欠壓 65VAC 報警(1 次閃爍)、 過壓 265VAC 報警(2 次閃爍)、過流報警 (4 次閃爍 ) 。掉電相位記憶功能(設備由于意外或人為原因掉電、關電,系 統自動記憶相位)。I/O 信號 , 所有輸入信號均通過光電隔離,信號電平 5 ~ 24V 電平兼容 。它的脈沖平滑功能,使電機低速運行更平穩,平滑等級可設定 ,電機電感量可調,發揮步進電機****效能。


注意!
1、輸入電壓不能超過 AC 260V; 2、輸入脈沖信號下降沿有效,上升沿控制需要設置驅動器內部參數; 3、驅動器溫度超過 75 度時驅動器停止工作,故障指示燈 ALM 亮, 直到驅動器溫度降到 50 度時,驅動器需要重新上電才能恢復 工作。出現過熱保護請加裝散熱器; 4、過流(負載短路)故障指示燈 ALM 亮,請檢查電機接線及其 他短路故障,排除后需要重新上電恢復; 5、無電機故障指示燈 ALM 亮,請檢查電機接線,排除后需要重 新上電恢復。 聯系人:王工18501531992
|
