1、概述 ZDM-3HE2280是一款****融入伺服技術的新型簡易步進伺服驅動 器，適配本公司 110 三相步進電機。 本步進伺服驅動器運用****的 32 位 DSP，采用先進的伺服控制算法進行控制。相比傳統步進驅動器， 此步進伺服驅動器能夠完全避免步進電機丟步問題，可以有效的抑制 電機溫升，明顯的降低電機振動，極大的增強電機高速性能。 并且本 驅動器成本是交流伺服系統的 50%，同時適配電機尺寸兼容傳統步進 電機，方便客戶升級替換。 總之，此步進伺服驅動器集無丟步、低溫 升、高轉速、高轉矩、低成本等優點于一體，是一款性價比極高的運 動控制產品。

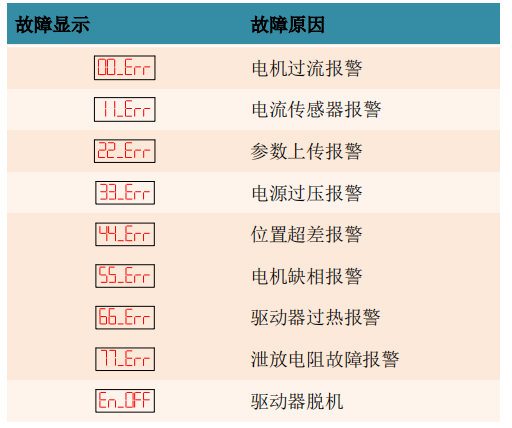

應用領域 適合各種力矩要求較大的自動化設備和儀器， 例如：雕刻機、剝 線機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設 備等。 在用戶期望小噪聲、高速度的設備中應用效果特佳。 故障代碼

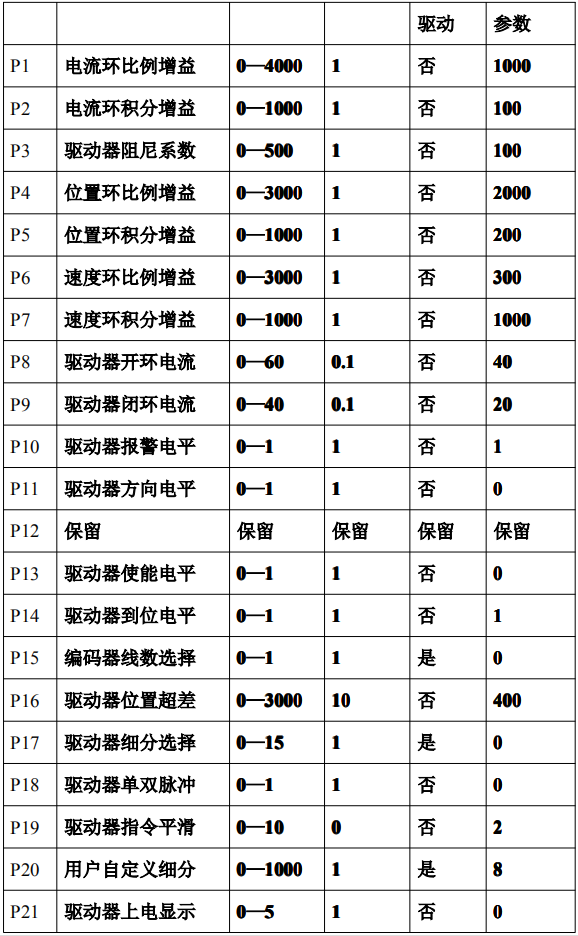

驅動器參數設置 ZDM-3HE2280 驅動器的參數設置方法： 可通過驅動器的前面板 設置參數。驅動器內部存有一套對應電機****的默認出廠配置參數， 用戶只須按照具體使用情況調整驅動器內部細分數即可，具體參數及 功能見下表：

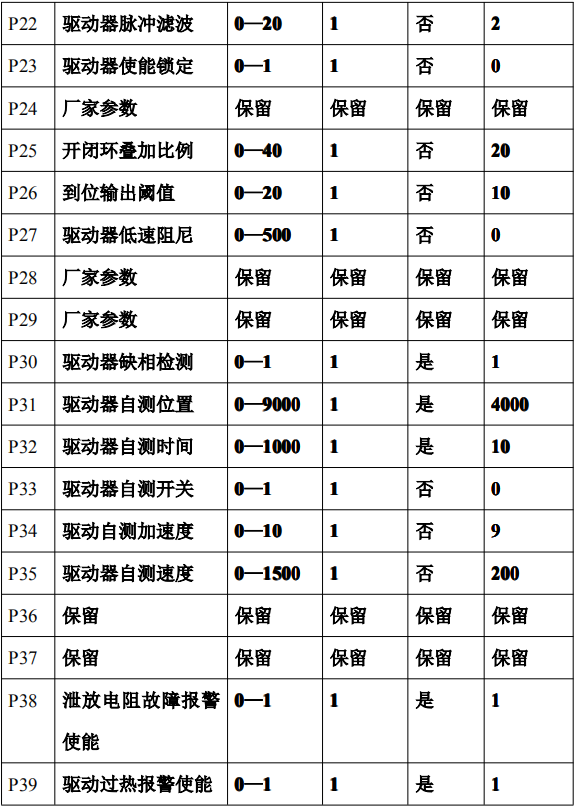

參數的實際值=設定值×相應的量綱 共有 39 個參數設置，可通過驅動器的前面板修改以下列參數，也可 以通過 HISU 下載到驅動器內。 參數調節方法 1、按鍵操作方法

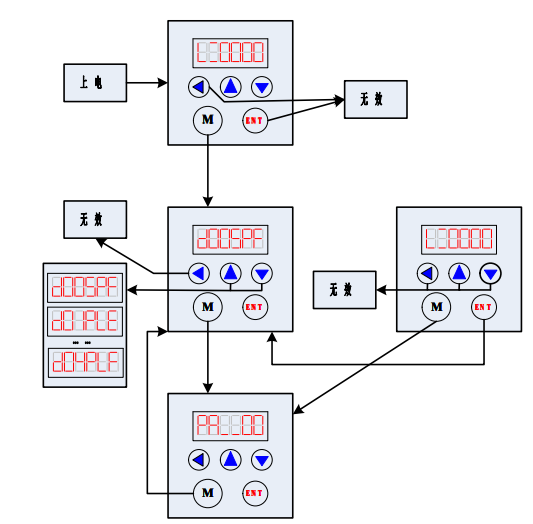

2、操作舉例 【1】模式操作舉例

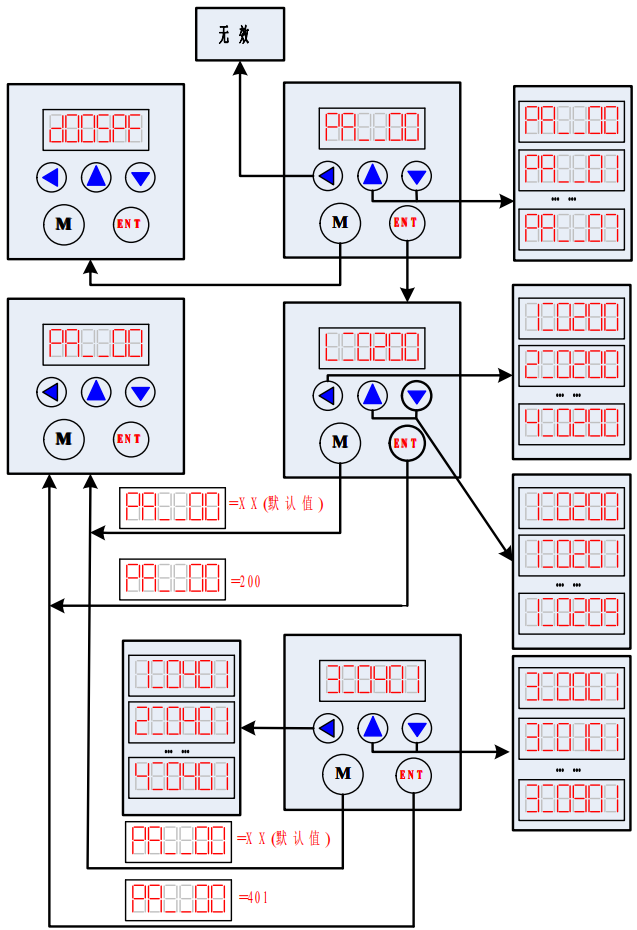

【2】參數調節操作舉例
注意：驅動器出廠默認的電流環、位置環和速度環參數為配套電 機的****參數，客戶一般無需修改，只需要根據系統控制的需要選擇 好電機細分數及開閉環電流的百分比即可。
