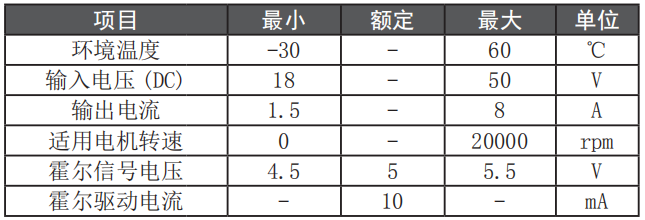

一.工作條件

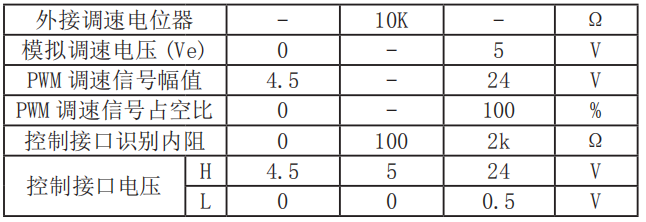

二.接口定義
注① : 使用此功能時請確認驅動器側面的“SW1”撥碼為 OFF 狀態 限流說明 本控制器采用輸出限流方式，有效避免因啟動 或負載加大時電流過大導致工作異常。實際使 用時請根據電機參數設置輸出限流值。 調節示意如下圖：
三.調速方式示意 1. 內部調速 使用內部調速時，外接調速接口 (Ve) 需懸空， 且 SW1 撥碼需在 ON 狀態，內部調速電位器順 時針由低旋轉至****，電機轉速由 0-****。 調節示意如下圖：
2. 外部調速 使用外部調速時，必須確保 SW1 撥 碼為 OFF 狀態 2.1 外接 10K 電位器調速，需將電 位器接到驅動器的 V+、Ve、V- 接 口；通過旋轉電位器來調節電機轉 速 (Ve 接電位器的中間腳 )， 接線示意如下圖：

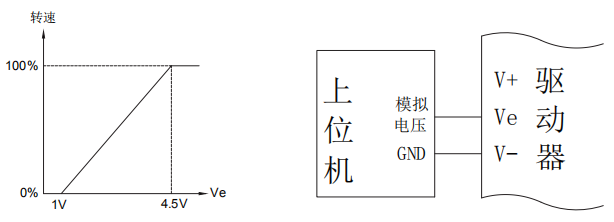

2.2 外接模擬電壓調速，V- 為參考地，Ve 接 0-5V 電壓信號，其 中在約 1-4.5V 時電機速度有變化，接線示意及電壓 - 轉速對應圖如下：

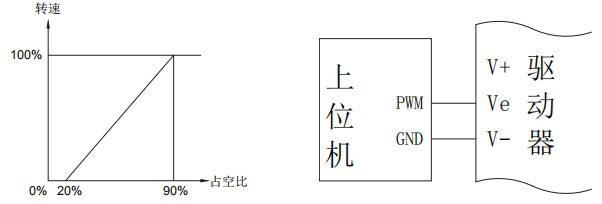

2.3 外接 PWM 信號調速，V- 為參考地，Ve 接 PWM 信號，PWM 電壓 幅值為 5V，頻率為 1-10KHz，接線示意及占空比 - 轉速對應圖如下：
注意！內外部切換撥碼 SW1 只對調速信號起作用 , 無論是使用內 部電位器控制電機轉速，還是外接調速信號控制電機轉速，控制 信號側方向、使能信號均受控。
