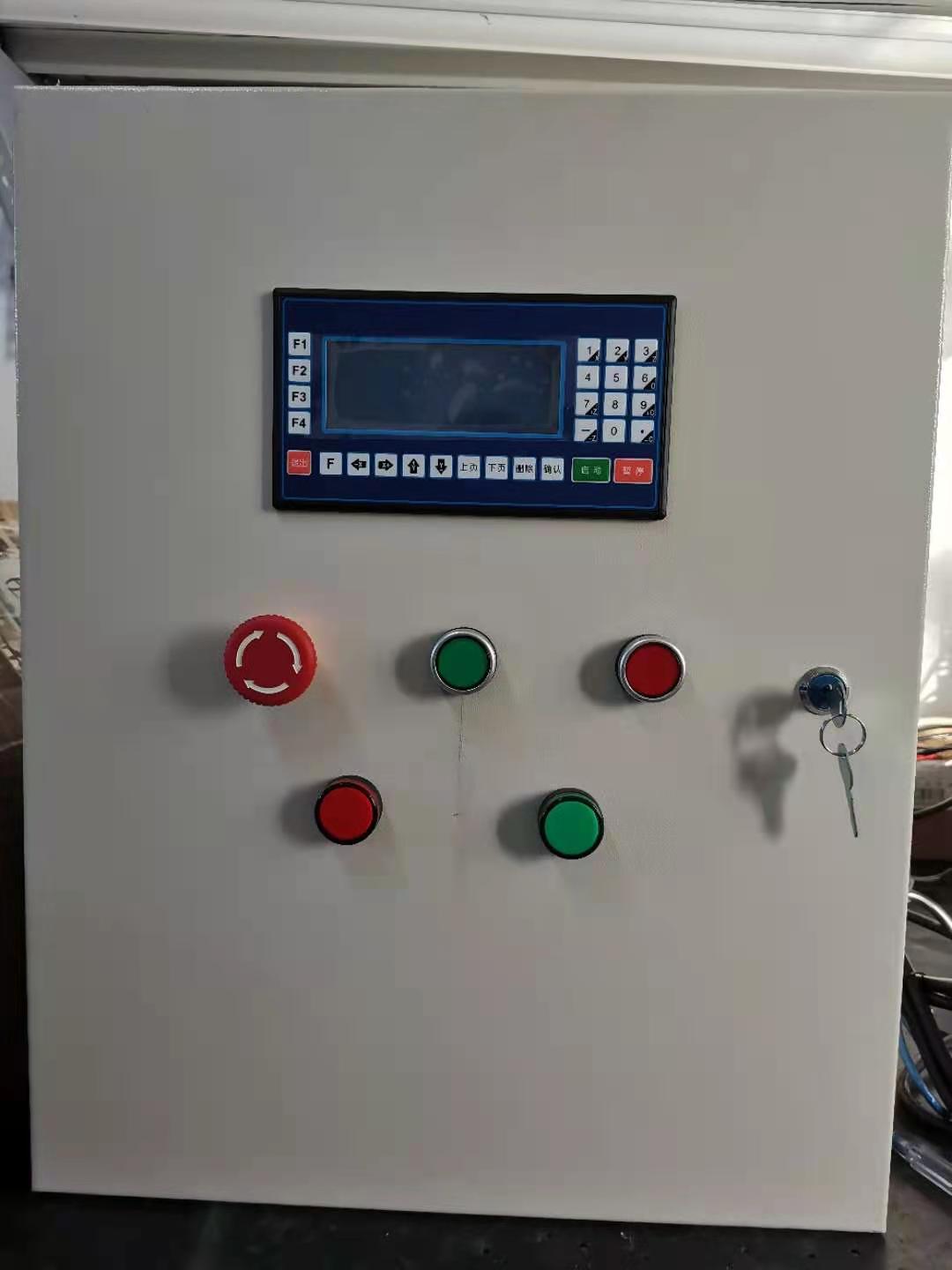

今天給大家介紹是單軸步進配電柜系統如下圖所示：
配電箱尺寸為250*400*500，面板控制器為CM35D-10單軸可編程控制器，24V供電、8路輸出18路輸入，三個按鈕分別為：急停、啟動、暫停，兩個指示燈按客戶要求一個是通電指示燈，一個是運行指示燈，通電指示燈是直流24V供電，運行指示燈則需要一個24V正極和一根輸出信號線，信號線接到控制器輸出口，需要在程序里編輯，輸出打開運行指示燈亮，程序運行，程序完成后輸出斷開指示燈滅。 配電箱內部200W-24V直流電源給控制器和繼電器供電，兩個繼電器分別控制兩個交流接觸器控制主軸正反轉，驅動器為DM860H步進驅動器6A電流，細分和電流通過撥碼開關可調，200W60V交流變壓器給驅動器供電，箱內散熱風扇為220V供電，時代超群出售組裝各種伺服步進無刷電機、控制器 驅動器等配套組裝服務。 時代超群：沙工 聯系電話：15810841830 店鋪名稱：時代超群驅控直銷店 |
