今天給大家介紹的時單軸57步進電機配EBX1605絲杠組裝的配電柜：

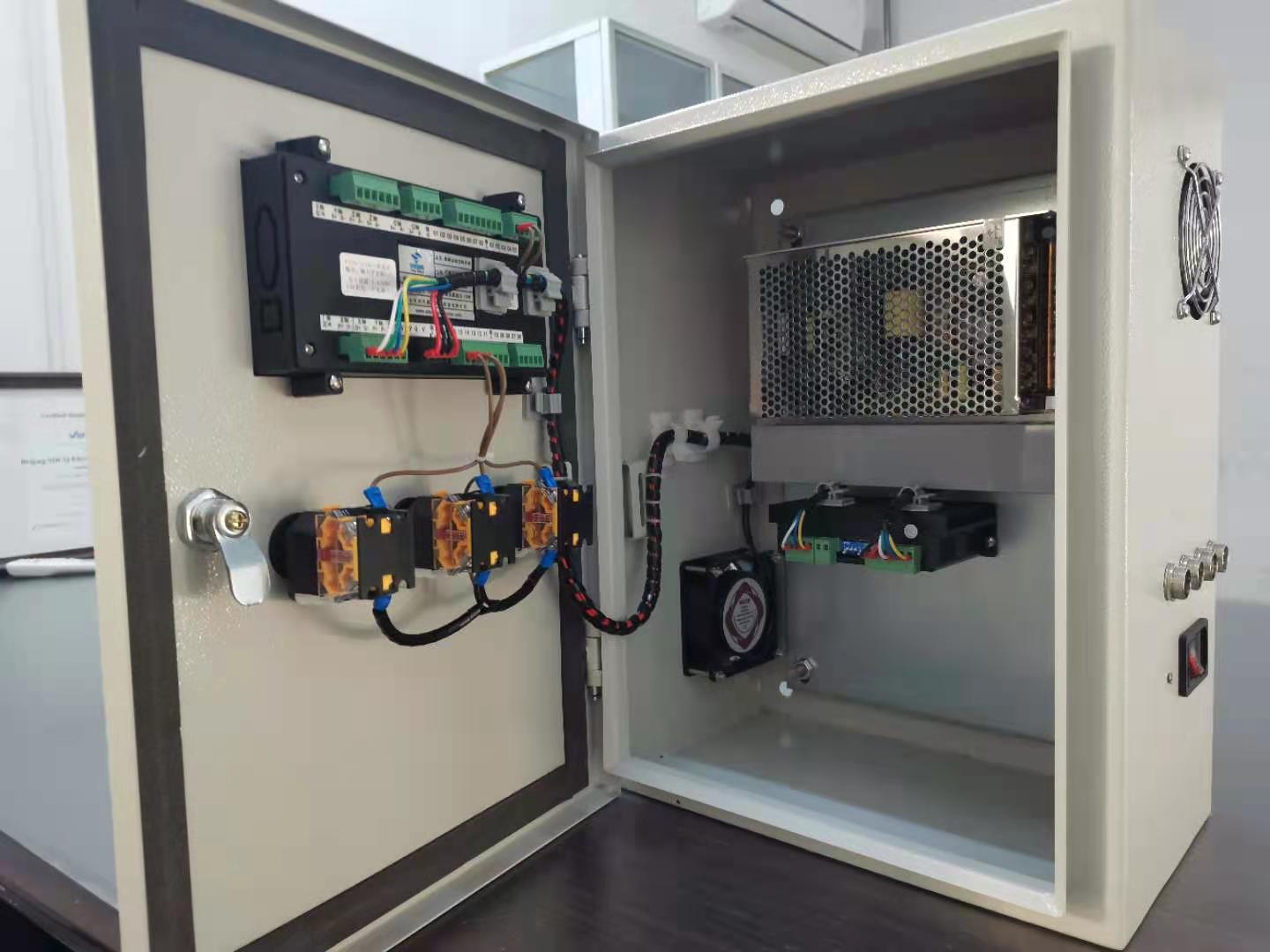

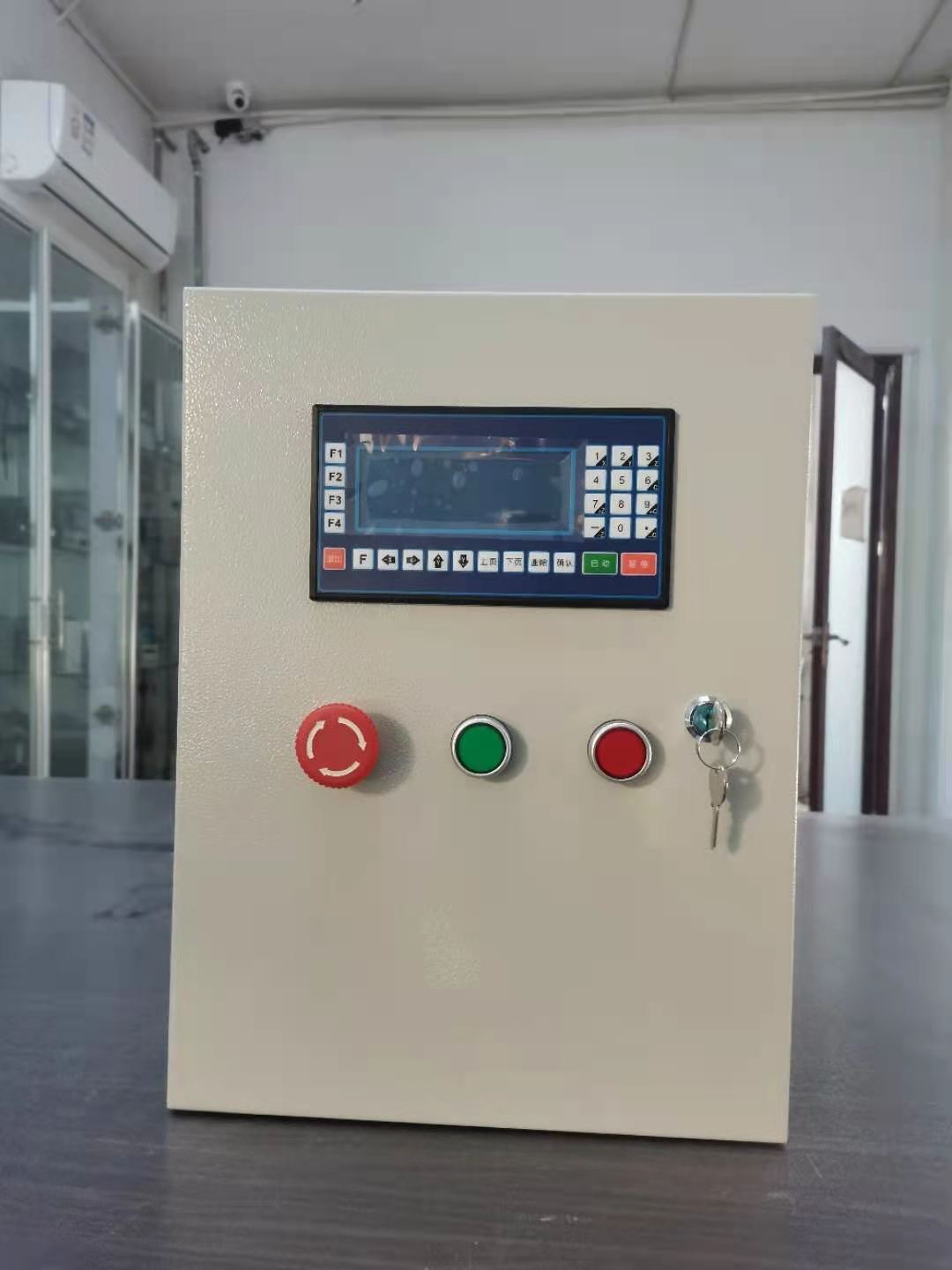

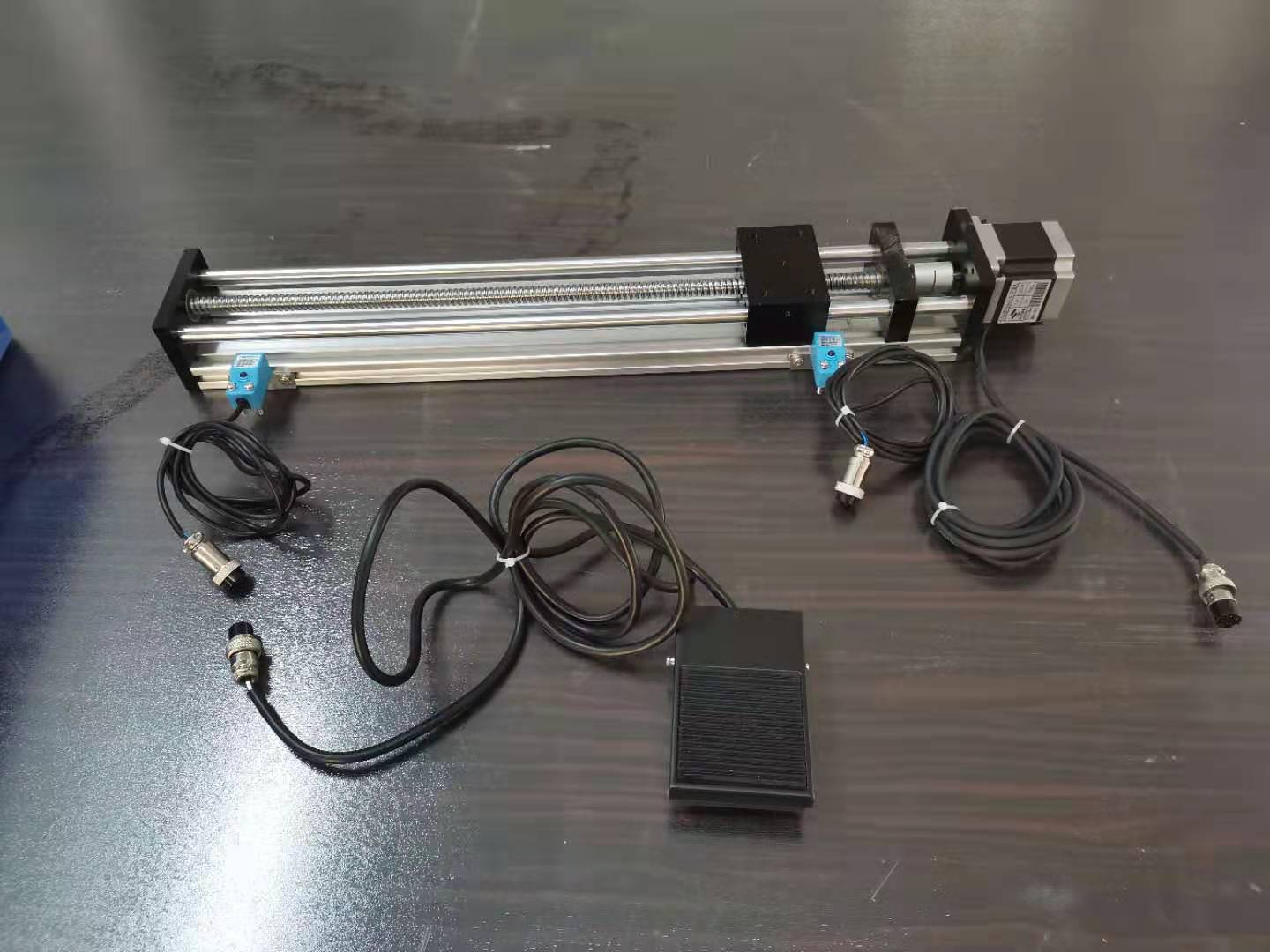

配電箱面板控制器為CM35D-10單軸可編程控制器，24V供電、8路輸出、18路輸入，控制按鈕是標配的急停、啟動、暫停按鈕。 內部開關電源為100W-24V直流電源，開關電源給驅動器和控制器24V供電，驅動器型號為DM542步進電器驅動器1A-4.2A電流可配42/57步進電機，20V-50V供電。 圖三種57-56步進電機配的EBX1605-300有效行程絲杠，配電箱外接一個腳踏開關用來控制絲杠運行，絲杠兩側個裝了一個限位開關，客戶說是要做灌膠用，運行要求是腳踏一下運行一厘米在退回一毫米，程序編輯兩個判斷跳轉就可以了，碰到限位自動回到原點。 時代超群銷售組裝各種電機、減速機、驅動器、控制器、配電箱等各種配套服務歡迎電話咨詢。 時代超群：沙工 電話：15810841830 淘寶店鋪：時代超群驅控直銷店
|
