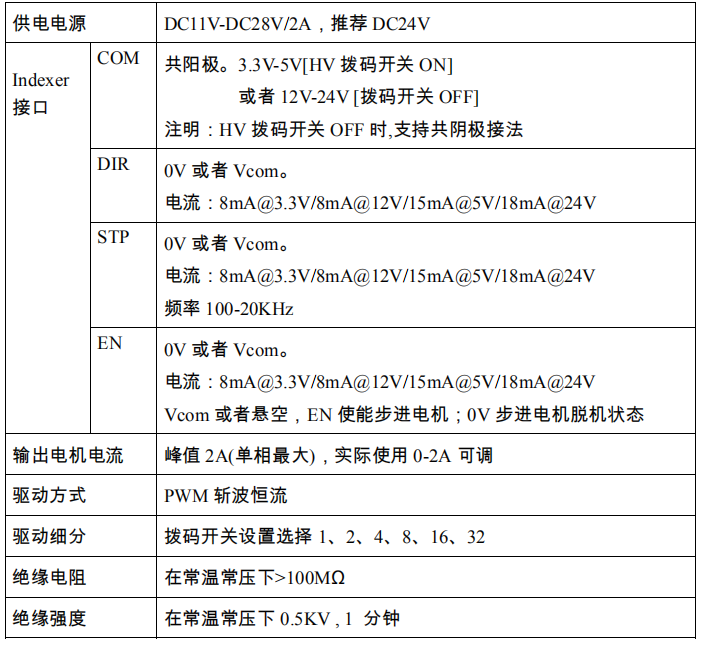

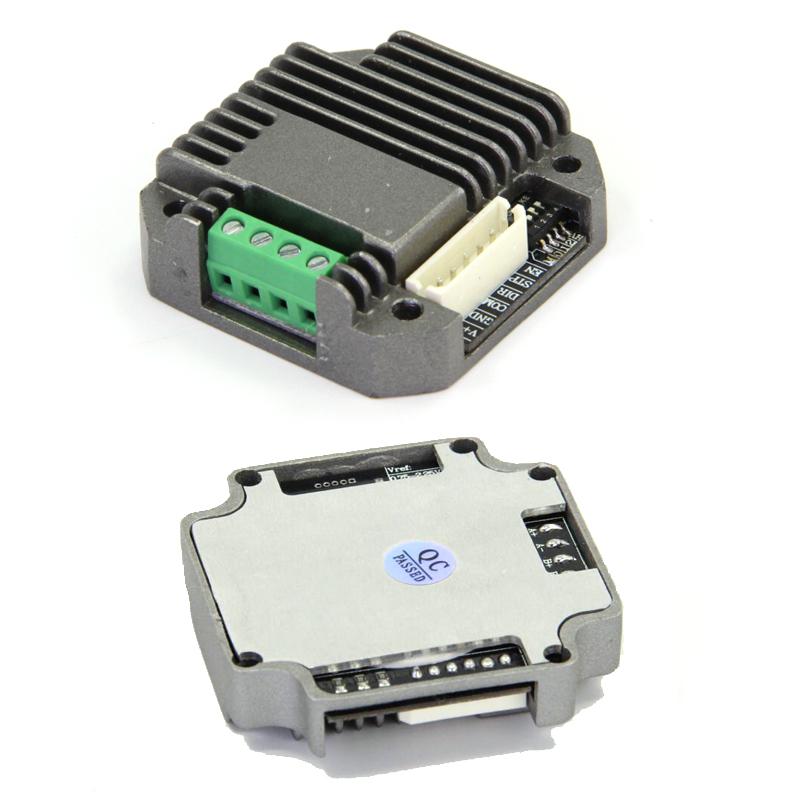

1.產品特點 微型設計，安裝便利，可與 42 步進電機一體化 散熱鑄鋁封閉型外殼 停止運行時自動半流,無鎖相噪聲 并行接口高速光電隔離,兼容 3.3-5V 和 12-24V 邏輯電平 電流 0-2A 連續可調 1/2/4/8/16/32 細分可選 2.產品參數

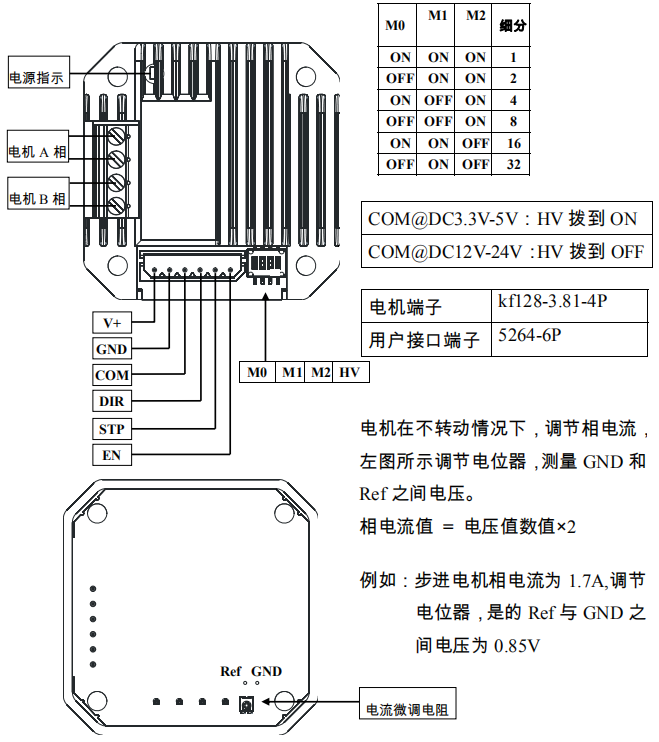

3.電氣接口

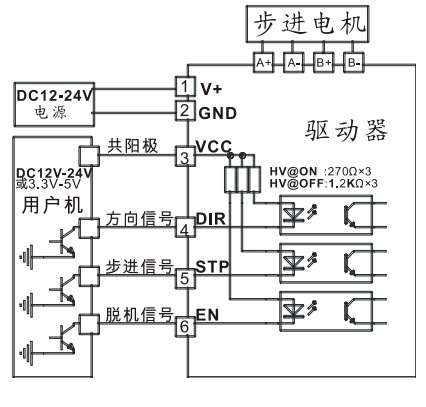

4.典型接線圖 兼容 3.3V-5V 和 12V-24V 用戶級，脫機信號可選接。 注意： 用戶系統使用 3.3V-5V 時，撥碼開關 HV 撥到 ON（見 3 電氣接口） 用戶系統使用 12V-24V 時，撥碼開關 HV 撥到 OFF 撥碼開關 HV 撥到 OFF:支持共陰極極接法！

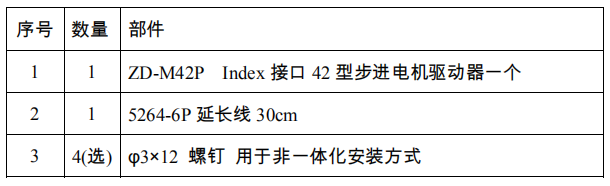

5.包裝

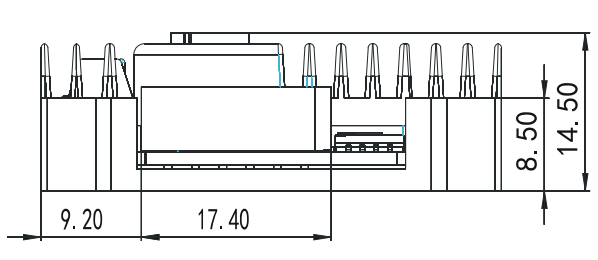

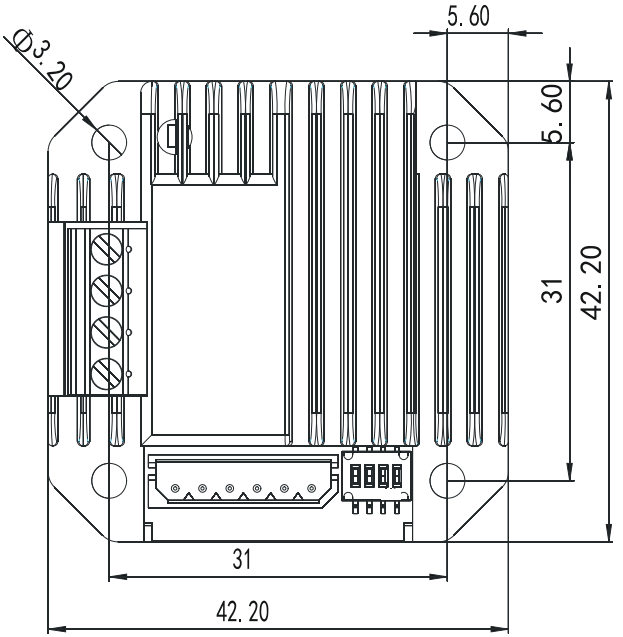

附件一 控制器外形尺寸圖 驅動器與 42 步進電機孔位、大小一致。

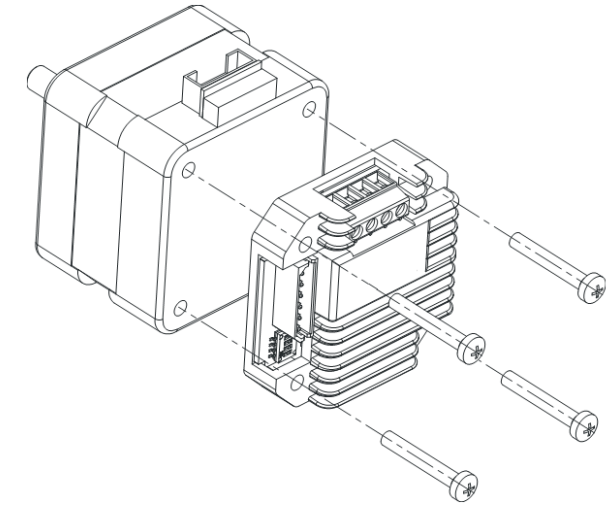

附件 2 控制器安裝示意圖 控制器可以與 42 步進電機一體化安裝，配有不同規格 42 步進電機(高 度不一致)所需要的φ3 螺釘 2 個。 與電機一體化安裝時：建議保留步進電機 2 個螺絲。 ※注意※：驅動器與電機一體化安裝前，先將驅動器輸出相電流電流 調整與電機標注電流一致！
