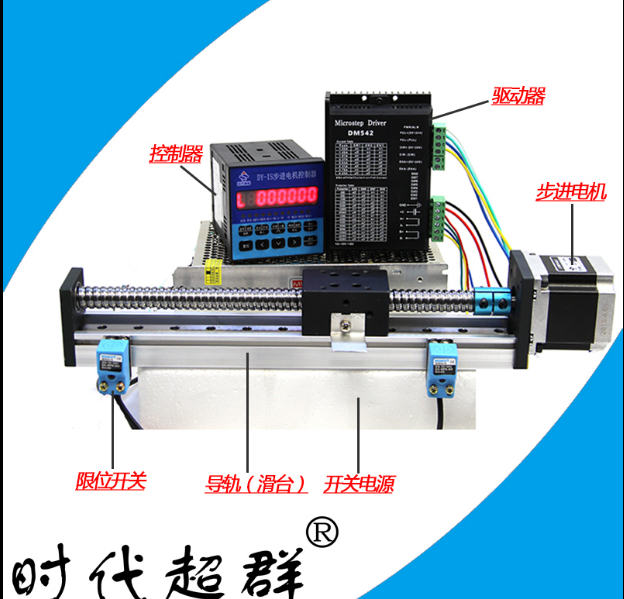

購買一套導軌和配套的控制器 我們如何接線
首先我們先接電機相線A+ A- B+ B-到對應的驅動器，正常我們的57步進
開環電機紅色線--A+ 綠色線--A- 藍色線--B+ 黃色線--B-，驅動器上
面GND(負極)接開關電源上面的24v-，驅動器上面的+V接開關電源的24v+
其次驅動器和控制端接線，驅動器的PUL+和DIR+接控制器的DC5v(12)公
共端，PUL-接脈沖（13），DIR-接方向（14）
限位開關有三根線 棕色（24V正極線） 藍色（24v負極線）黑色（信號
線），分別接到控制器的位置如圖：
如果有需要接開關或者繼電器的如圖：
這樣一套產品就接線完成，了解更多產品請聯系：18612376855刁工
