上圖為時代超群客戶定做的一款帶雙線軌的同步帶導軌，有效行程1000MM，導程60MM。型材上帶線規，強度更好，型材寬80M。90度直角安裝方式，節省空間，導軌的滑塊是60*80mm,雙線軌支撐，承載能力更強，水平承重可達50kg。

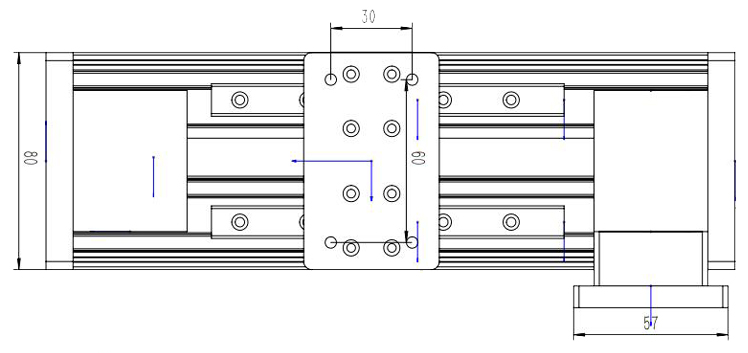

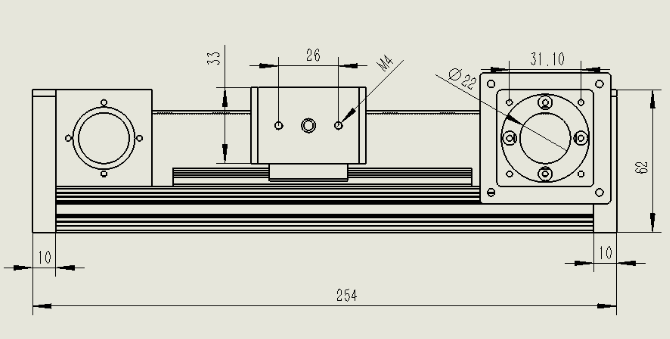

雙線軌型同步帶導軌采用高剛度鋁合金做機體；運行速度快，****可到800mm/s；有效行程大，最長可做到2米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。 尺寸圖如下:
可搭配42/57步進電機，60伺服電機，86步進電機等，客戶常用來搭配閉環步進電機得到高速的性能和較高的性價比

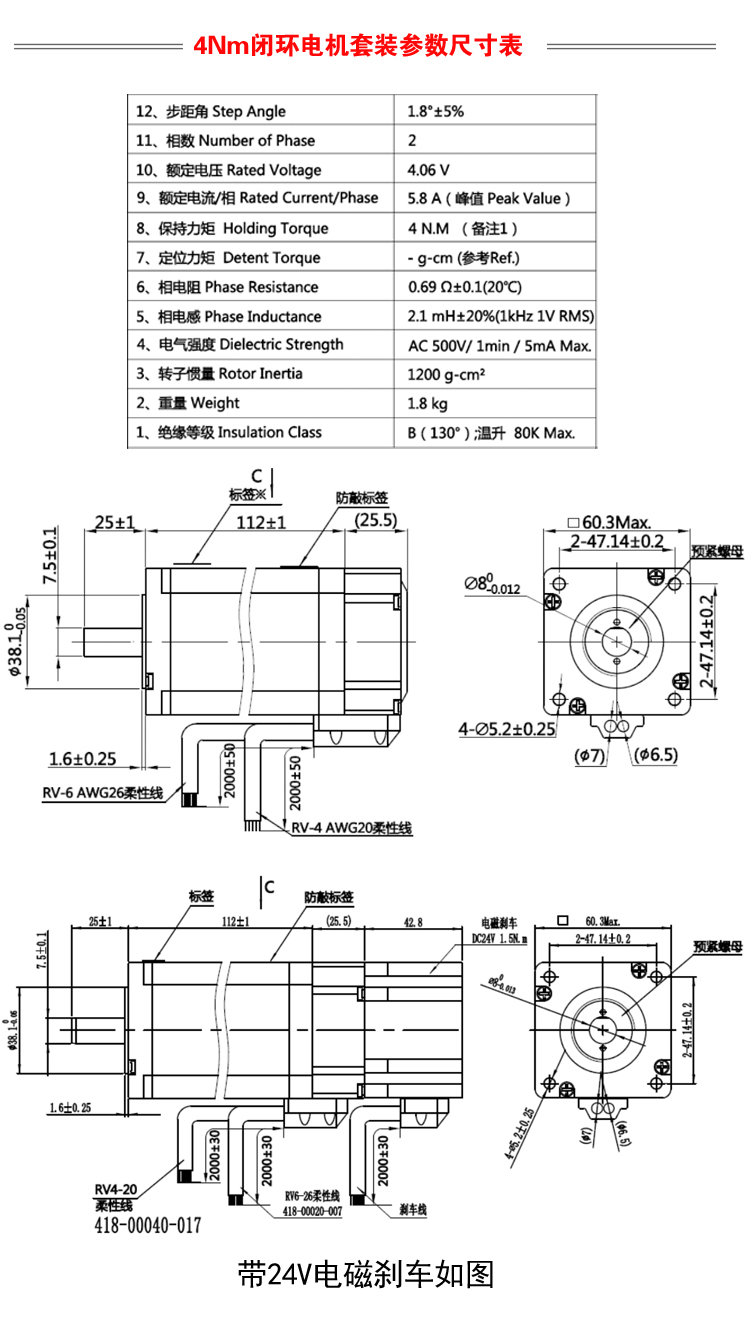

60EBP143ALC-TF0閉環步進，靜轉矩4.0Nm，電流5.8A，想電阻0.36Ω，想電感2.11mH,編碼器1000P,編碼器線長和電機線長為1800mm。電流范圍0~6.5A,水平采用不帶剎車的電機，垂直采用帶剎車的電機（在斷電情況下鎖死電機軸）。 具體參數如下
搭配新一代 DSP 數字式步進閉環驅動器HBS57AJ-XL，采用先進的矢量型閉環控制技術，****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 42 和57 （60）系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，相對于交流伺服系統具有極高的成本優勢。
本驅動器適合于各種中小型自動化設備和儀器，例如：線束加工機、激光打標機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。
技術特點 采用飛思卡爾全新 32 位電機專用控制芯片； 采用先進的矢量型閉環控制技術； LED 數碼管顯示，方便參數設置和運行狀態監控； 靜態電流和動態電流可以任意設置（0---6A 范圍內）； 可適配驅動 42 和 57（60）系列混合式閉環步進電機； 光電隔離信號輸入/輸出； 脈沖響應頻率 200KHz； 16 檔通用細分選擇，**** 256 細分（51200 脈沖/轉）； 電子齒輪模式（任意細分值）； 具有過流、過熱、過壓和跟蹤誤差超差等保護； 位置控制模式和速度控制模式可選； 位置模式下有兩種控制方式可選擇；
