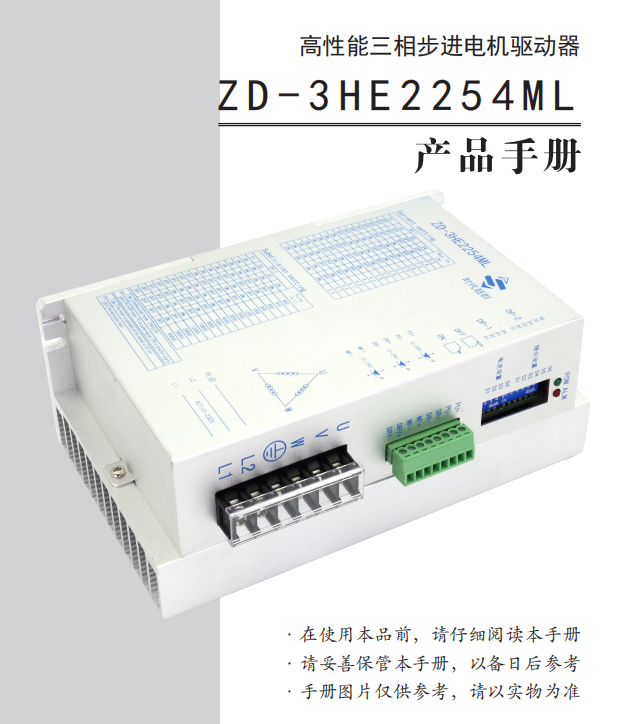

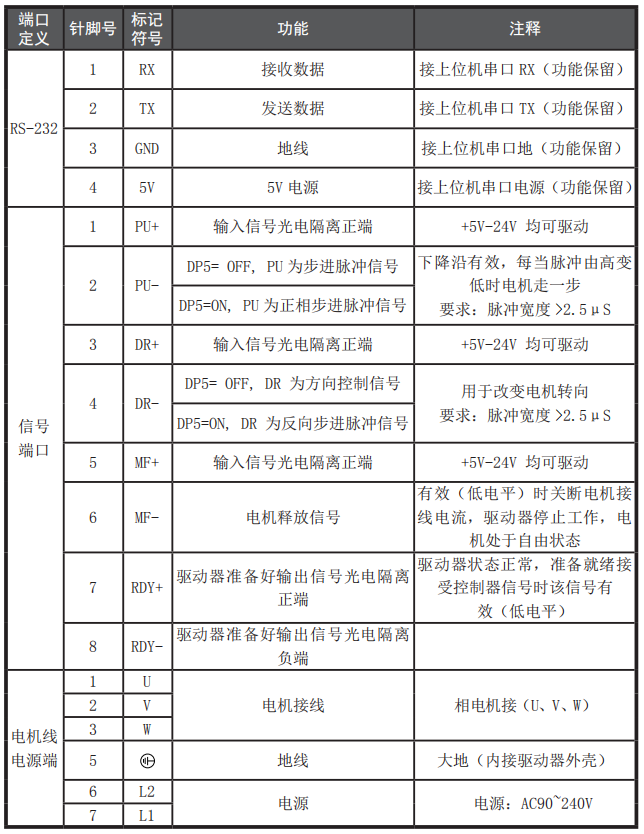

產品簡介 3HE2254ML 是基于 DSP 控制的三相步進電機驅動器。它是將 先進的 DSP 控制芯片和三相逆變驅動模塊結合在一起所構成的新 一代數字步進電機驅動器。驅動電壓為 AC110-230V、適配電流在 5.4A 以下、外徑 57-110mm 的各種型號的三相混合式步進電機。 該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機 運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于 二相和五相混合式步進電機。定位精度****可達 60000 脈沖 / 轉。 該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機 械等分辨率較高的大、中型數控設備上。 產品特點 ·采用先進的 DSP 控制系統，性價比高 ·采用 4bit 開關設置 16 組等角度恒力矩細分，****分辨率 60000 脈沖 / 轉 ·****反應頻率可達 200Kpps ·輸出步進脈沖停止超過 100ms 時，線圈電流自動減到設定電流 的一半 ·采用光電隔離器件耦合信號輸入 / 輸出 ·驅動電流從 2.2A/ 相到 5.4A/ 相，分 16 檔可調 ·單電源輸入，電壓范圍：AC110-230V ·I/O 信號 , 所有輸入信號均通過光電隔離，信號電平 5 ～ 24V 電平兼容 接口定義

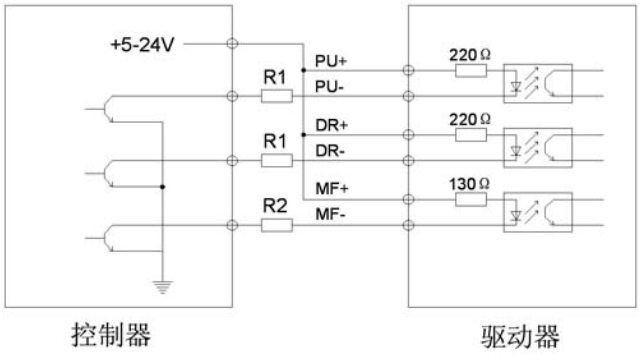

信號輸入接線方法 輸入信號共陽接法

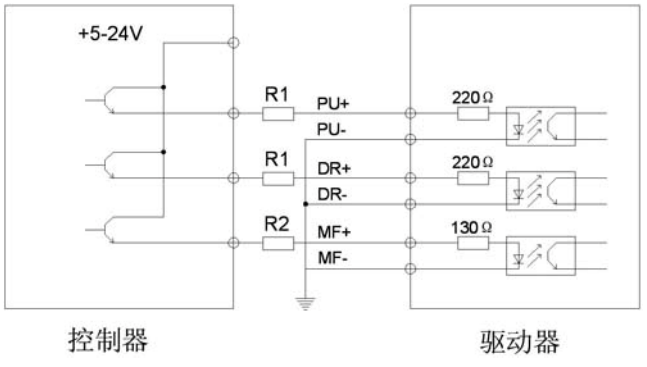

輸入信號共陰接法

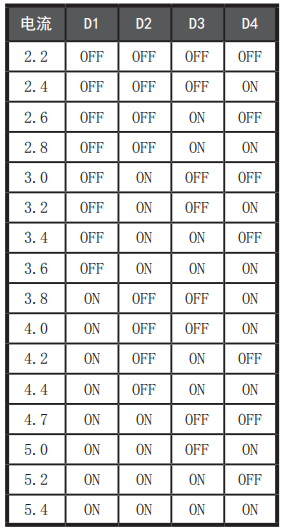

電流、細分設置 電流設定：驅動器工作電流由 DIP-1 端 子設定，運行電流為正常工 作輸出電流設置開關（注： 本驅動器電流值為有效值）

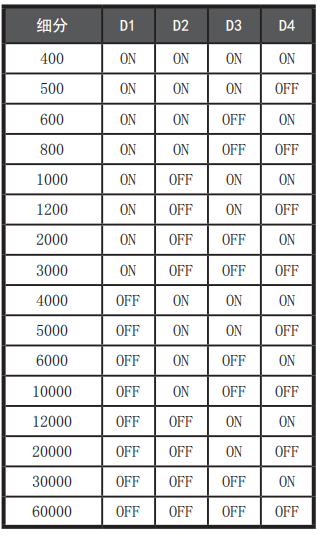

細分設定：驅動器細分由 DIP‐2 端子設定， 共 16 檔，由 6 位撥碼開關的 前四位分別設定（后兩位為功 能設定）。 附表如：細分?jǐn)?shù) ( 脈沖 / 轉 )

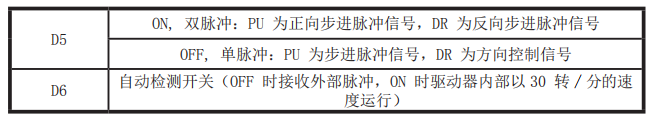

附加

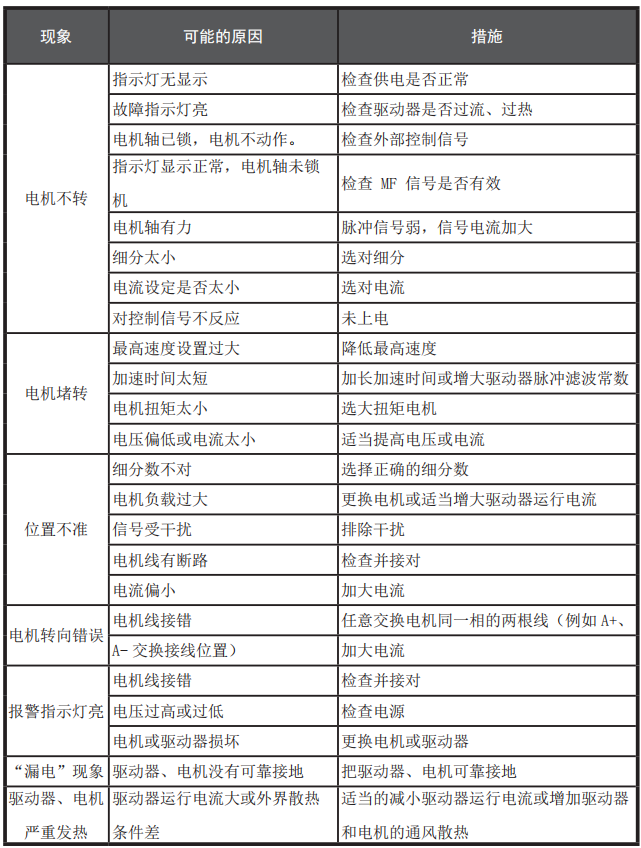

常見問題解答常見問題和處理辦法對照表
注意事項 1、輸入電壓不能超過 AC260V； 2、輸入脈沖信號下降沿有效，上升沿控制需要設置驅動器內部 參數； 3、驅動器溫度超過 75 度時驅動器停止工作，故障指示燈 ALM 亮， 直到驅動器溫度降到 50 度時，驅動器需要重新上電才能恢復工 作。出現過熱保護請加裝散熱器； 4、過流（負載短路）故障指示燈 ALM 亮，請檢查電機接線及其 他短路故障，排除后需要重新上電恢復； 5、無電機故障指示燈 ALM 亮，請檢查電機接線，排除后需要重 新上電恢復。 今天的講解就到這里了哦！接下來會繼續講解更多產品特性及更多編程知識，感興趣的朋友可以致電或掃描下方二維碼添加微信好友索要詳細資料哦！！
