上圖為客戶定做的一款正反牙滾珠絲桿直線導軌，導軌單邊行程50MM，絲桿規格可以做1605和1610，連接板定制的配42/57步進電機通用的連接板。CBX-ZC系列線性滾珠絲杠直線導軌滑臺，水平載重50kg，垂直載重15kg,定位精度0.03MM，此款有效行程可做到1500mm，可配42/57步進電機、無刷電機，60閉環伺服電機等。

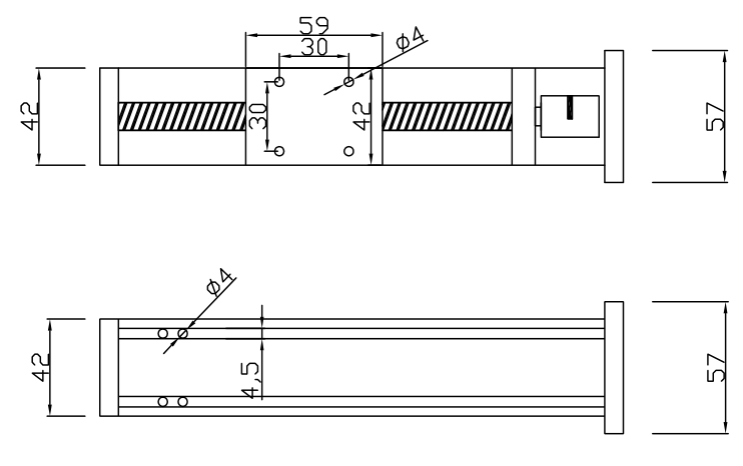

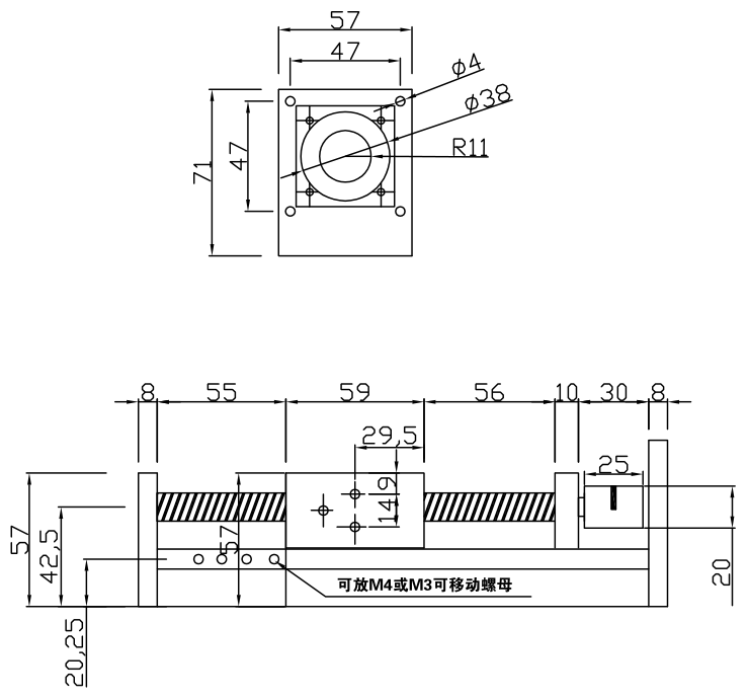

此類型導軌多加了一個軸承片，這樣的話運行效果更穩定，絲桿如果大于五百行程或者使用速度比較高的情況下，都建議加此軸承片。 常規尺寸圖如下：

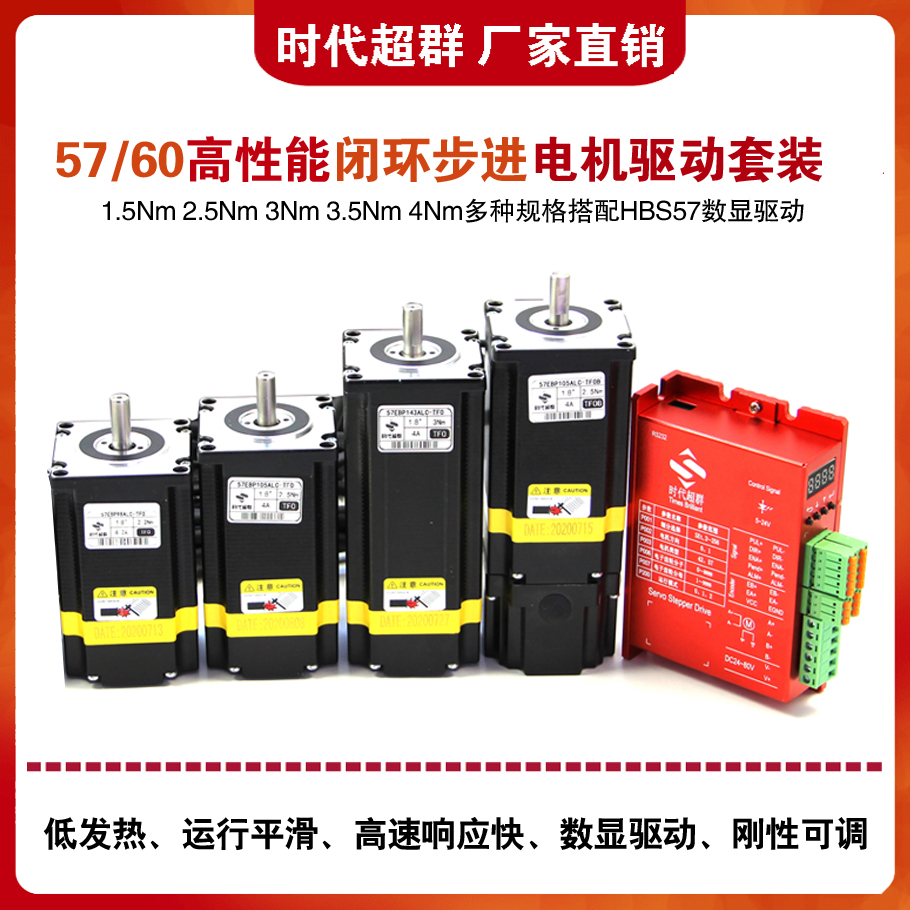

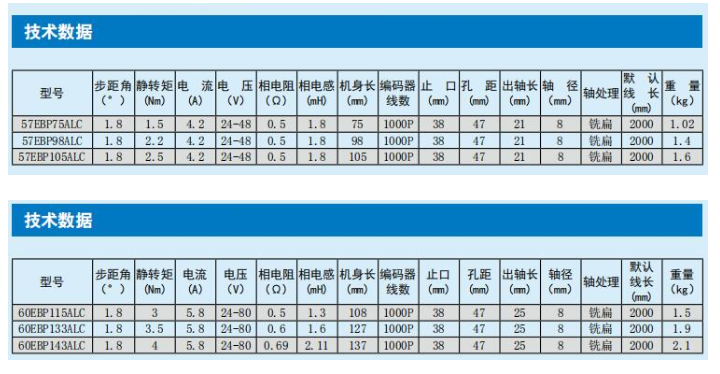

可搭配57系列閉環步進套裝，高速性能好，有1.5NM，2.2NM，2.5NM,3NM等多種規格可選，步進閉環驅動器HBS57AJ-XH，采用先進的矢量型閉環控制技術，****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，降低設備的能耗。
本驅動器適合于各種中小型自動化設備和儀器，例如：線束加工機、激光打標機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。
技術特點 采用飛思卡爾全新 32 位電機專用控制芯片； 采用先進的矢量型閉環控制技術； LED 數碼管顯示，方便參數設置和運行狀態監控； 靜態電流和動態電流可以任意設置（0---6A 范圍內）； 可適配驅動 42 和 57（60）系列混合式閉環步進電機； 光電隔離信號輸入/輸出； 脈沖響應頻率 200KHz； 16 檔通用細分選擇，**** 256 細分（51200 脈沖/轉）； 電子齒輪模式（任意細分值）； 具有過流、過熱、過壓和跟蹤誤差超差等保護； 位置控制模式和速度控制模式可選； 位置模式下有兩種控制方式可選擇；
接線圖如下：
1：低發熱（靜止時，電流幾乎為零，無發熱） 2：平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用） 3：高速響應（先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，步進伺服速度可到600-2000RPM） 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備
