客戶選購了一款1KW大功率48V直流無刷電機110BL110S100-430TKA，電機功率1KW，轉速3000轉，電壓48V，輸出扭矩3.2NM

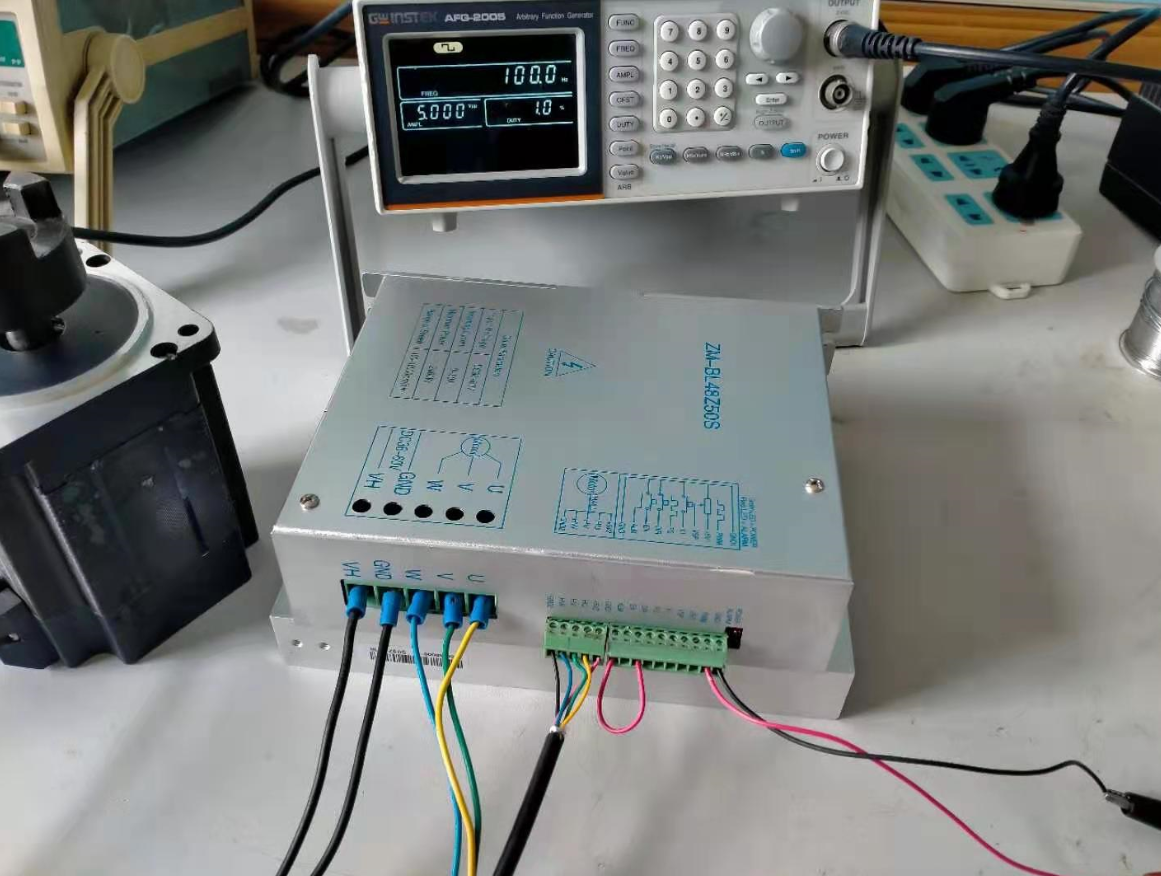

搭配的是50A額定電流高性能無刷驅動器ZM-6650A，上圖為中性型號。不帶我公司logo,客戶可以貼牌使用 帶logo 的實物如下圖
這個套裝如何PWM調速使用呢？ 端口定義如下
首先要接好電機線和霍爾線，電源供電48V
其次，把COM和EN短接，默認出廠是直接短接的，這個是控制電機啟動的
最后，將PWM信號正端接PWM端口，負端接COM，通過設定頻率100Hz~1KHz幅值+5V的PWM信號，改變PWM占空比0~****，實現調速。(PWM與VSP優先級：轉速高的優先)
