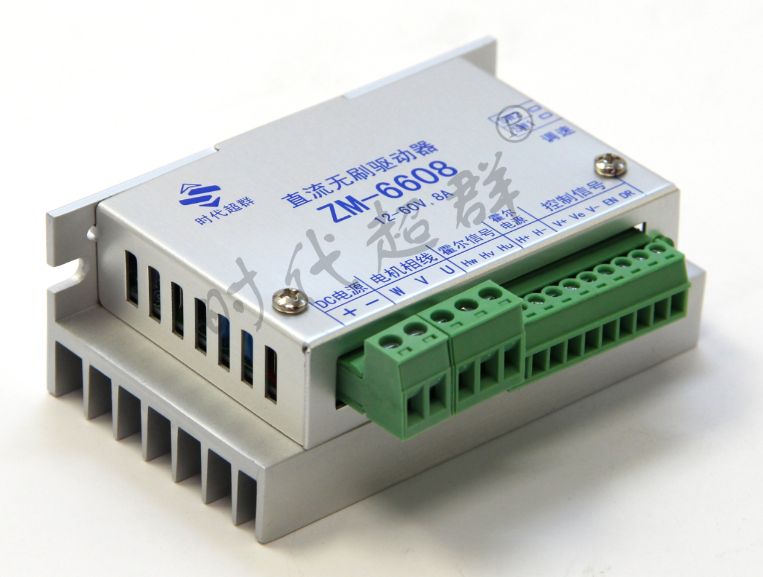

ZM-6608是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、可靠性高、壽命長、易于使用等特點。
1、高集成度高可靠性無刷直流(BLDC)電機控制器 2、三相全橋，PWM方波驅動控制 3、 過流保護措施，過載時立即關斷輸出及時保護電機 4、純硬件設計，高速度，高抗干擾能力 5、寬幅電壓兼容DC12-60V 6、 低發熱，大功率 1、欠電壓(≤12V)、過壓60V 2、堵轉3秒自動保護 3、霍爾錯誤保護 4、輸出8A，過流關斷輸出 5、支持內置電位器、外接電位器、模擬電壓和PWM調速 6、帶有使能反轉功能，靈活配合常開、常閉控制系統 7、具有緩啟動功能，避免電流過沖，有效保護電機緩啟動時間多檔定制（0S、1S、3S、10S）默認1S 項目 | 最小 | 額定 | **** | 單位 | 環境溫度 | -20 | - | 60 | ℃ | 輸入電壓(DC) | 12 | - | 60 | V | 輸出電流 | - | - | 8 | A | 適用電機轉速 | 0 | - | 20000 | rpm | 霍爾信號電壓 | 4.5 | 5 | 5.5 | V | 霍爾驅動電流 | - | 10 | - | mA | 外接調速電位器 | - | 10K | - | Ω | 模擬調速電壓(Ve) | 0 | - | 5 | V | PWM調速信號幅值 | 4.5 | - | 24 | V | PWM調速信號占空比 | 0 | - | 100 | % | 控制接口電壓 | H | 4.5 | 5 | 24 | V | L | 0 | 0 | 0.5 | V | 控制接口識別內阻 | 0 | 100 | 2k | Ω |
本控制具有多重保護功能，在保護功能起作用后可采取正確方法解除保護。 1.欠壓保護，驅動器供電電壓低于11V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調高至12V后再通電。 2.過壓保護，驅動器供電電壓高于60V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調低至60V后再通電。 3.堵轉保護，當電機堵轉3秒后驅動器會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，待電機堵轉問題解決后再重新通電。 4.霍爾錯誤保護，驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，排除霍爾錯誤后再重新通電。 注意！為避免勿保護情況發生，在不需要電機轉動時，請將使能置低或?qū)⒄{(diào)速降至最小(電位器擰至****、模擬電壓降至0V，PWM降至0%) 聯系人：趙工 17698904995 微信同號
|
