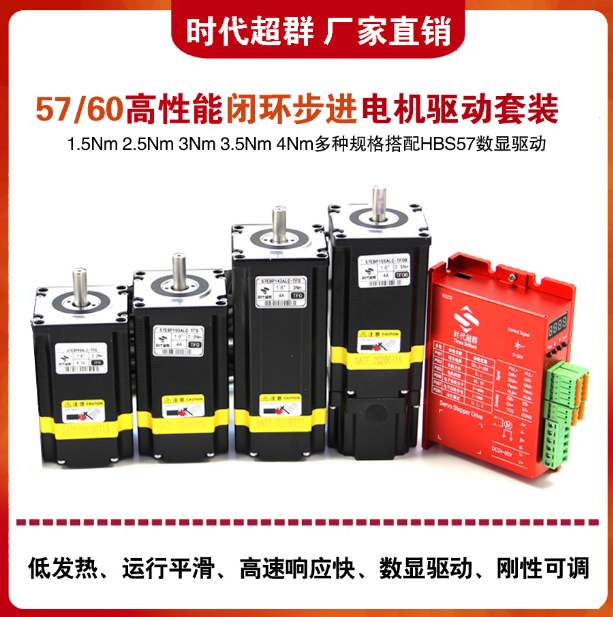

上圖為時代超群新推出一款小體積大扭矩57閉環步進電機驅動器套裝，高性價比。電機1000線編碼器，高速響應好，力矩大。適合于各種中小型自動化設備和儀器，例如：線束加工機、激光打標機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。
今天介紹一下這款帶數顯的閉環驅動器和閉環步進電機如何接線使用 首先，電機四根相線按照下圖接好

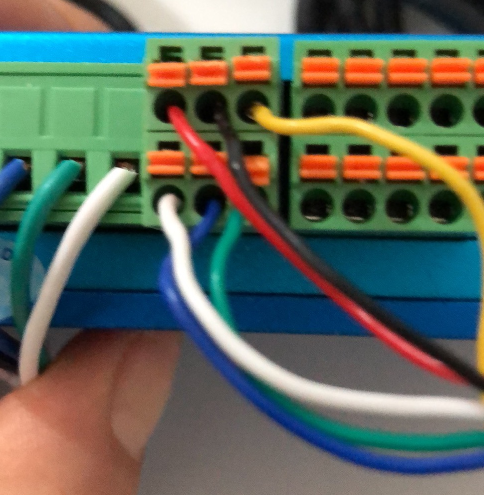

其次我們接電機的編碼器線

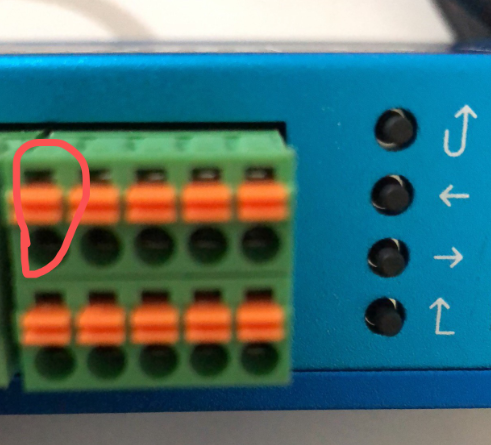

編碼器端口的端子如何使用，首先吧橙色的夾子用一字改錐按下去，那么旁邊的圓內放入電機線，然后帶出橙色夾子，線就被卡主了
電機的編碼器線這么接 那么控制端口如何接呢
控制端口5V和24V兼容，PUL為脈沖，DIR為方向
新一代 DSP 數字式步進閉環驅動器，采用先進的矢量型閉環控制技術，****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 42 和57 （60）系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，相對于交流伺服系統具有極高的成本優勢。 本驅動器適合于各種中小型自動化設備和儀器，例如：線束加工機、激光打標機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。
技術特點 采用飛思卡爾全新 32 位電機專用控制芯片； 采用先進的矢量型閉環控制技術； LED 數碼管顯示，方便參數設置和運行狀態監控； 靜態電流和動態電流可以任意設置（0---6A 范圍內）； 可適配驅動 42 和 57（60）系列混合式閉環步進電機； 光電隔離信號輸入/輸出； 脈沖響應頻率 200KHz； 16 檔通用細分選擇，**** 256 細分（51200 脈沖/轉）； 電子齒輪模式（任意細分值）； 具有過流、過熱、過壓和跟蹤誤差超差等保護； 位置控制模式和速度控制模式可選； 位置模式下有兩種控制方式可選擇；
