具體功能和使用方法如下： CM35D系列控制系統+CM35-I34O34擴展板=共計34 輸入/24 輸出（單獨擴展板所配置IO 口16 入/16 出） CM35D控制系統+CM35-I34O08擴展板=共計 34 輸入/8 輸出（單獨擴展板所配置IO 口16 入/0 出） CM35D系列控制系統+CM35-I26O16擴展板=共計 26 輸入/16 輸出（單獨擴展板所配置IO 口8 入/8 出） CM35D系列控制系統+CM35-I18O24擴展板=共計 18 輸入/24 輸出（單獨擴展板所配置 IO 口 0 入/16 出） 原有新版CM35D系列控制系統從 2014 年 5 月 15 號起的新版CM35D系列 控制系統都可以 直接增加擴展板

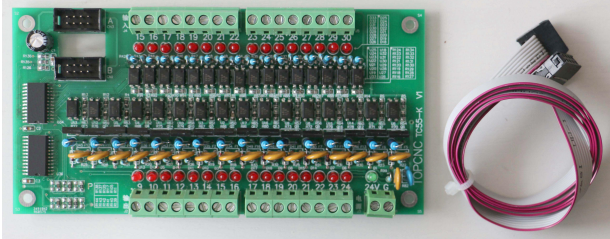

第一點、所需準備 CM35D系列 控制系統一套 擴展板一套 標配連接線一根

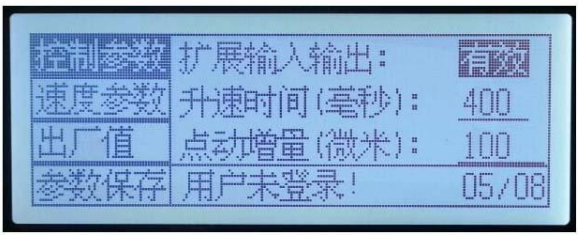

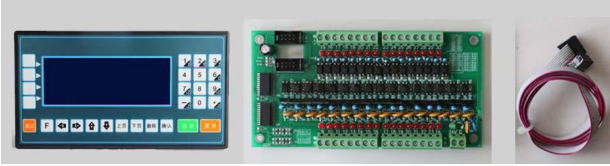

二、連接示意圖如下 擴展板的系統設置及測試方法 1、主界面→參數設置→用戶管理→用戶密碼：輸入 123456 2、退出→系統參數→控制參數→下頁→擴展輸入輸出：用“確認”鍵將“禁止”切換成“有效”

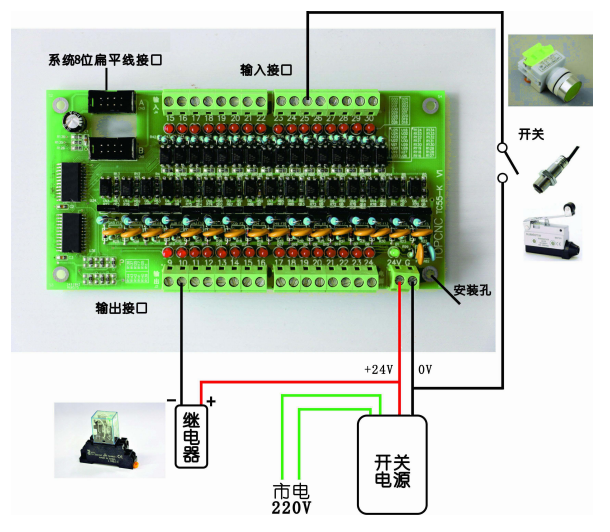

3、參數保存→確認（保存） 4、切斷電源 5、將擴展板與 CM35D系列 通過標配連接線連接好，并連接好擴展板電源 6、將控制器與擴展板電源同時打開，或先打開擴展板電源，然后打開控制器電源 7、打開控制器電源后，系統自動識別擴展板的輸入及輸出口配置，進入正常主界面 8、主界面→參數設置→系統自檢→實際輸入里面可以進行測試操作或 →實際輸出里面進行輸出口的操作 9、系統自帶的 IO 設置可以正常配置 外部手自動切換輸入口不可以使用擴展板上的 IO，只可以使用系統本身自帶的 18 輸入口上來配置 三、擴展板接線圖如下 ![0@]4WP2S$X)UG`YV){`T[)Q.png](/ueditor/asp/upload/image/20210519/16213885886087049.png "0@]4WP2S$X)UG`YV){`T[)Q.png")
|
