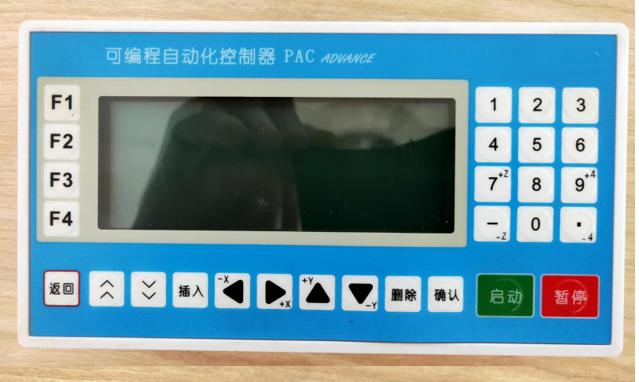

C36L系列可編程自動化控制器是全新開發的單軸，雙軸，三軸，四軸4種控制系統，具有微米（μm）級精度控制功能，可實現復雜的專機控制需求；具有豐富的輸入/輸出信號控制功能，可實現多種信號的檢測和輸出的復雜控制功能。 CM36L適用于焊接、鉆孔、切割、分度、沖床等單，雙，多軸機械的控制。 CM36控制器可以手動點動控制，也可以編程自動控制
F1自動運行: 即是按照編輯好的程序邏輯不需要人工操作的運行模式 F2手動操作 （常用于測試） 手動高速（手動軸高速） 微步（手動軸微量運動） 程零（回到程序中的設置零點，點按時會全部同時回零）
尋零（尋找XYZC各軸的零點，操作時需要點按那個軸的方向鍵。

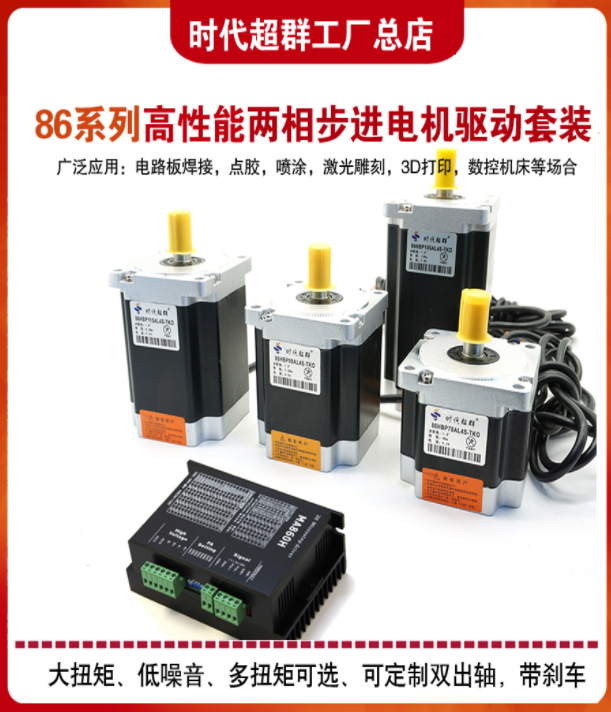

時代超群86步進電機，機身長80MM，98MM，113MM,150MM等多種規格可選，扭矩從4NM-12NM不等。電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。 配套的驅動器DM860H兩相步進電機驅動器接口采用超高速光耦隔離；抗高頻干擾能力強；16種不同細分任意切換；自動半流鎖定；8 檔電流可調；支持脫機、使能、鎖定等功能；過壓、欠壓、過流保護。 今天介紹一下，這款產品如何和CM36控制器接線使用

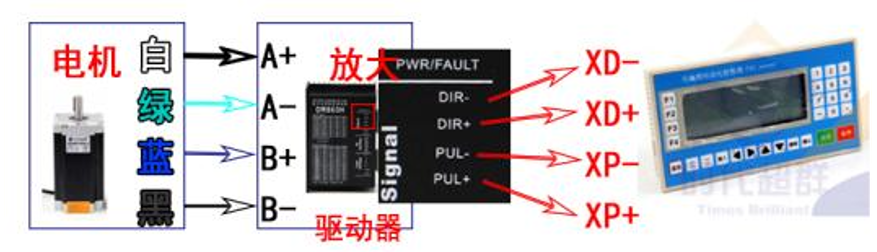

首先，電機四根線白綠藍黑和驅動器的A+A-B+B-對應接好 其次驅動器的脈沖和方向口，接到控制器的對應脈沖方向口，如上圖

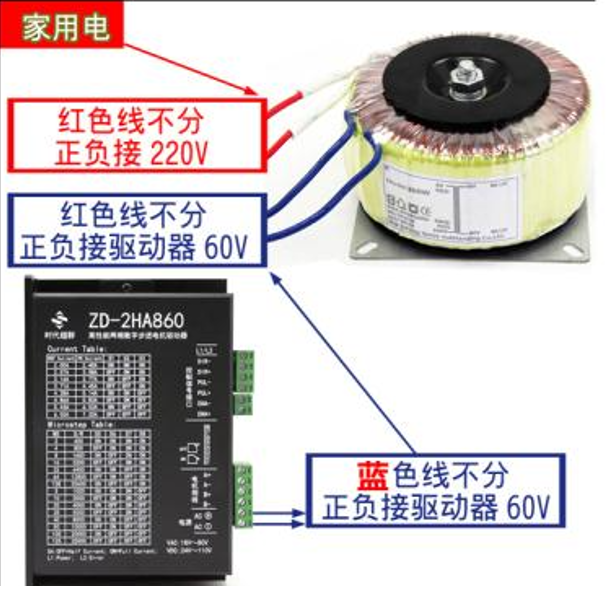

其次，驅動器供電，一般86的步進驅動器供電48V或者60V節課，交直流兩用，具體接線方法如上圖

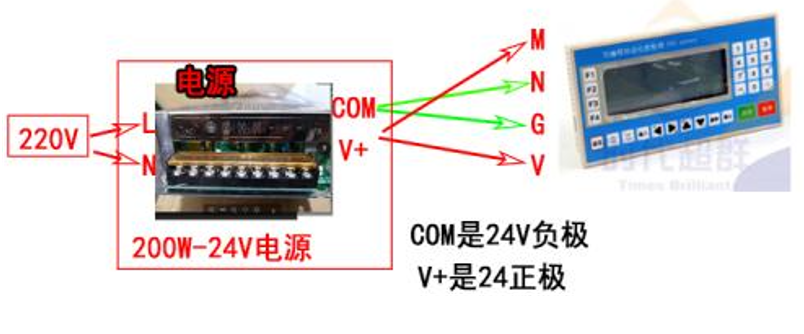

再次，就是控制器，也就是脈沖發生器，需要供電24V，正負不要接反，如上圖。 這樣接好線以后，利用控制器編程即可控制 聯系方式：QQ:467102884 電話：18710050116（劉女士） 淘寶店鋪：
